ВЗР.195600.000 ИМ
Турникет Praktika T-04
Инструкция по монтажу
31

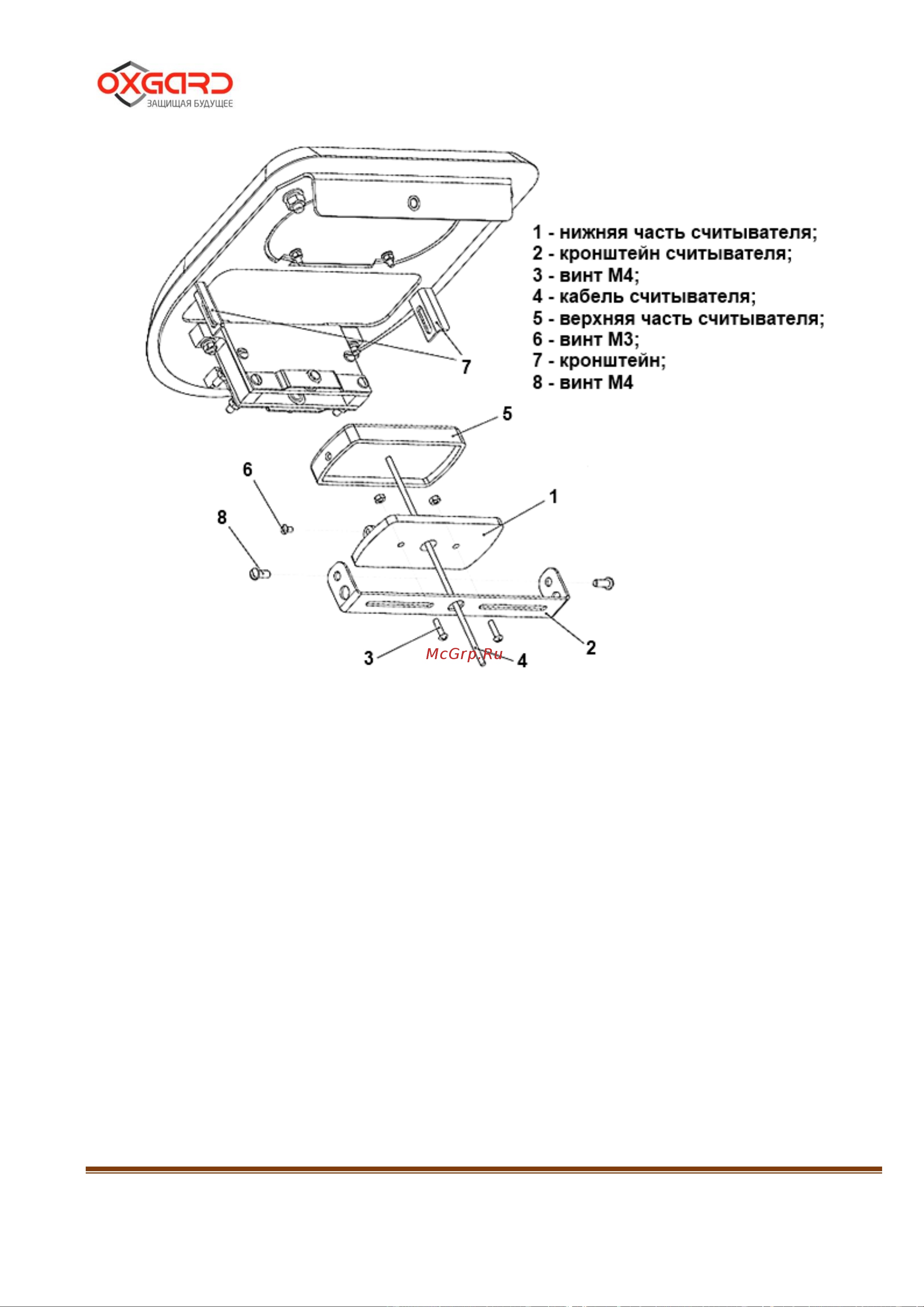

Рисунок 13 – Схема установки считывателя бесконтактных карт
5.7.3 Выкрутить 2 винта М4 (Рисунок 13 – 8) и снять
универсальный кронштейн для считывателей (Рисунок 13 – 2).
5.7.4 Разобрать считыватель, выкрутив винт М3 (Рисунок 13 – 6),
и установить его нижнюю часть (Рисунок 13 – 1) на кронштейн, используя
крепеж два винта М4 с гайкой, гроверной шайбой и шайбой (Рисунок 13 – 3).
5.7.5 Завести кабель считывателя (Рисунок 13 – 4) в отверстие
кронштейна, установить верхнюю часть считывателя (Рисунок 13 – 5).
Закрутить винт М3 (Рисунок 13 – 6).
5.7.6 Зафиксировать кронштейн на держателях (Рисунок 13 – 7)
используя винты М4 (Рисунок 13 – 8).
