ВЗР.209500.000 ИМ
Турникет Praktika T-05
Инструкция по монтажу
25
5.6 Подключение картоприемника

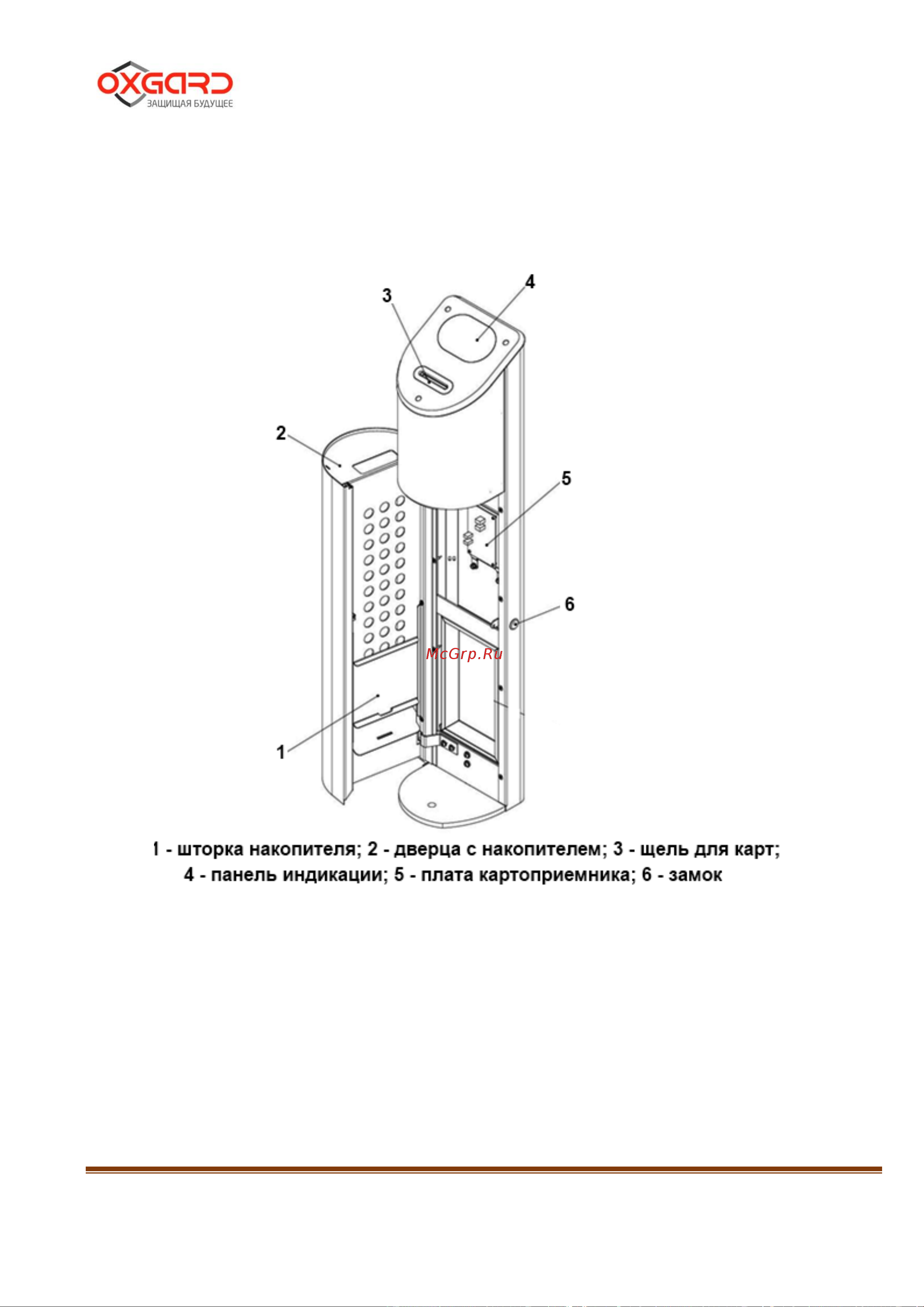

Рисунок 10 – общий вид стойки картоприемника и расположение
платы картоприемника.
Рисунок 10 – Общий вид стойки картоприемника
Подключение БП, ИУ и СКУД осуществляется с помощью платы
картоприемника. Для этого необходимо открыть дверцу стойки, используя
ключ.
