ВЗР.209500.000 ИМ

Турникет Praktika T-05

Инструкция по монтажу

5.7.3 Выкрутить 2 винта М4 (Рисунок 13 – 8) и снять

универсальный кронштейн для считывателей (Рисунок 13 – 2).

5.7.4 Разобрать считыватель, выкрутив винт М3 (Рисунок 13 – 6),

и установить его нижнюю часть (Рисунок 13 – 1) на кронштейн, используя

крепеж два винта М4 с гайкой, гроверной шайбой и шайбой (Рисунок 13 – 3).

5.7.5 Завести кабель считывателя (Рисунок 13 – 4) в отверстие

кронштейна, установить верхнюю часть считывателя (Рисунок 13 – 5).

Закрутить винт М3 (Рисунок 13 – 6).

5.7.6 Зафиксировать кронштейн на держателях (Рисунок 13 – 7)

используя винты М4 (Рисунок 13 – 8).

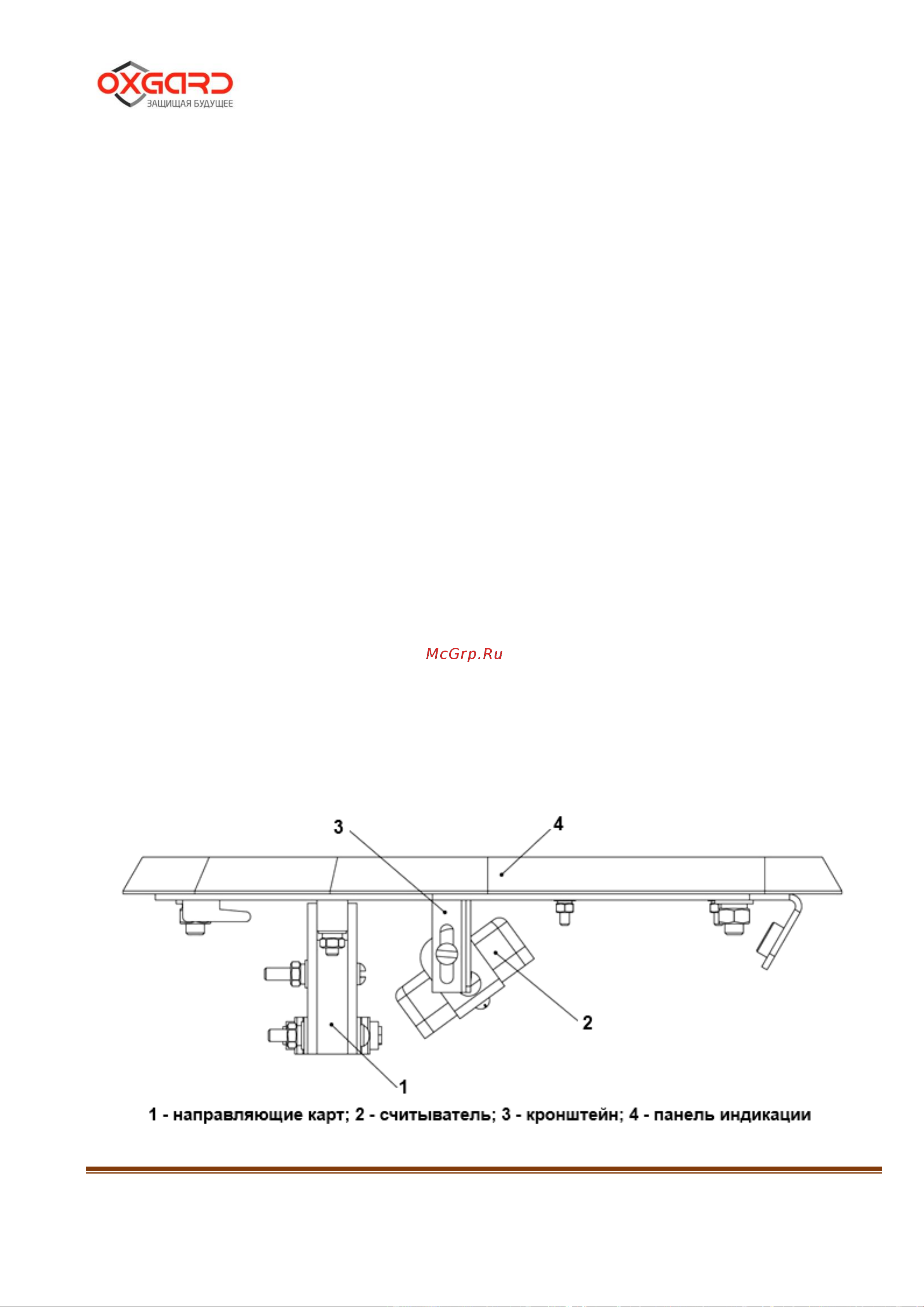

5.7.7 Рисунок 14 – рекомендуется установить считыватель под

углом 40...50º к направляющим для карт.

В этом случае гостевые и постоянные карты будут считываться

одинаково хорошо.

Рисунок 14 – Рекомендуемый вариант установки считывателя бесконтактных карт
