ВЗР.209500.000 ИМ
Турникет Praktika T-05
Инструкция по монтажу
42

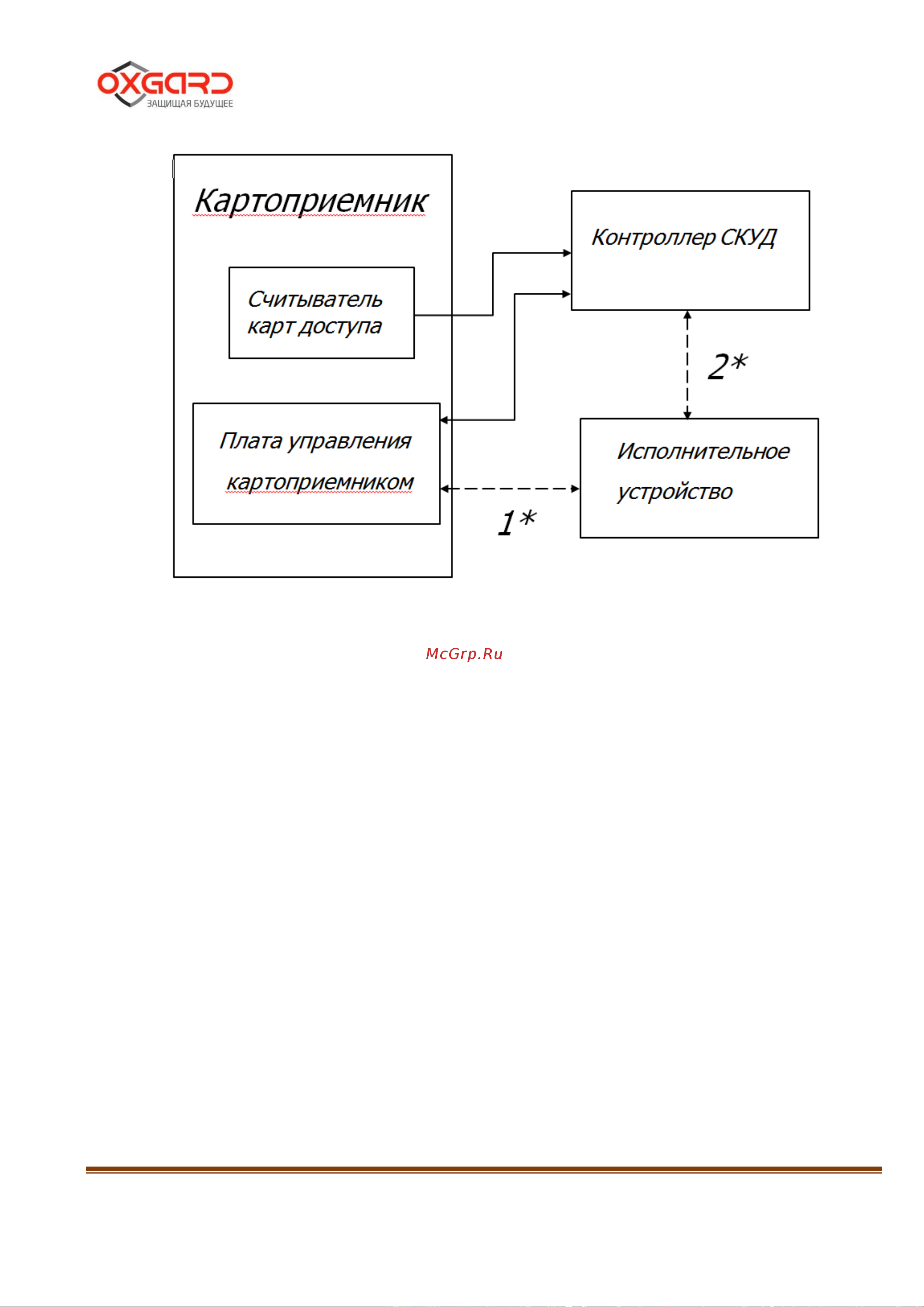

Рисунок 20 – Структурная схема №3
Рисунок 20 – структурная схема № 3 (логическое развитие схемы №2),
уменьшает себестоимость инсталлируемой системы.
Для этого используется контроллер с двумя выходными сигналами на
один вход считывателя (контроллер может различать гостевые и постоянные
карты, выдавая сигнал на соответствующий выход).
