1
2
Кабель вит
ой пары ка
т
е
гории 5e/6
IP камера с PoE
Мони
тор
Видеорегист
ратор
Бло
к питания
Роутер
POE коммутатор

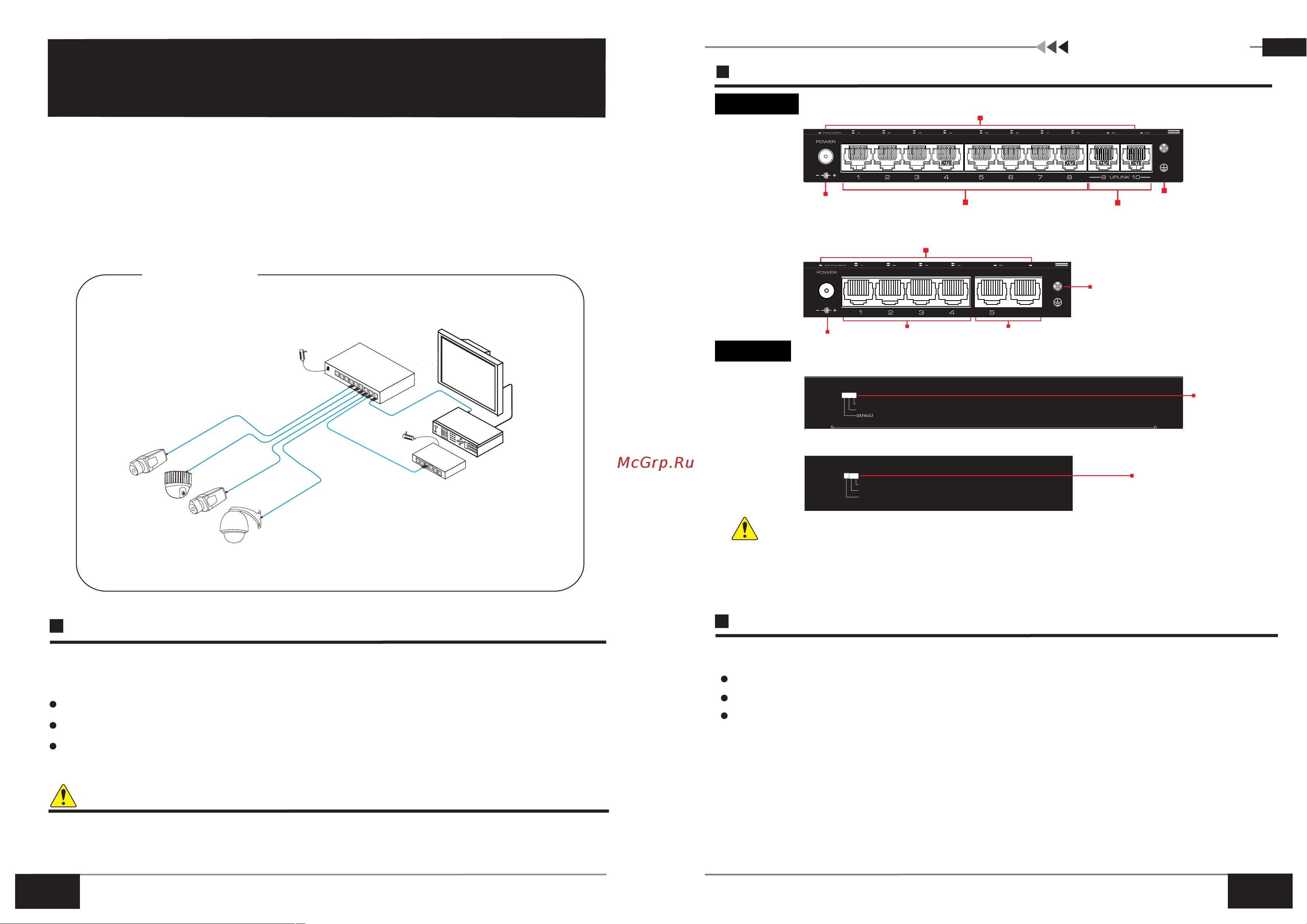

Подключение
Особенности:
Внимание
4+2/8+2 PoE коммутатор
Схема интерфейса
1) Пожалуйста, отключите источник сигнала и питание устройства, установка с включенным
питанием может повредить устройство.
2) Используя сетевые кабели подключите IP-камеры к PoE портам1-4/8
3) Используя другой сетевой кабель подключите порт Uplink коммутатора к NVR, компьютеру
или роутеру
4) Подключите к коммутатору блок питания.
5) Проверьте правильность установки и исправность устройства, проверьте что все
соединения надёжны и включите систему, подключив блок питания к розетке.
6) Проверьте, что все сетевые устройства работают нормально.
Рекомендации по подключению
Внимание
1. Устройство должно быть заземлено, в противном случае защита устройства будет
значительно снижена.
2. После изменения режима работы на DIP-переключателе, необходимо перезагрузить
устройство, чтобы активировался этот режим.
Передняя панель
Задная панель
CC T V
VLA N
4-портовый
CC T V
D EFAULT
VLA N
DIP переключатель
8-портовый
LED индикаторы
(10* Link/Act-зелёный, 8* PoE-оранжевый, 1* PWR-зелёный)
Вход питания
Контакт заземления
PoE порты
Uplink порты
4-портовый
Вход питания
Uplink порты
PoE порты
6
PoE
Link
6
LED индикаторы
(6* Link/Act-зелёный, 4* PoE-оранжевый, 1* PWR-зелёный)
Инструкция
SF6P-FHM и SF10P-FHM
6/10 портовый PoE коммутатор с 10/100Мбит/с
IP камера с PoE
IP камера с PoE
4/8*10/100Base-TX PoE RJ45 портов и 2*10/100Base-TX Uplink RJ45 порта, MDI/MDIX
Поддерживает 3 режима работы:
Default: Все порты обмениваются информацией друг с другом
VLAN: 1-4/8 порты изолированы друг от друга, но могут связываться с Uplink портами
CCTV: Расстояние передачи до 250м (скорость передачи 10Мбит/с);
Расстояние передачи: 0~100м (режим DEFAULT/VLAN), 250м (режим CCTV).
IP камера с PoE
Для достижения оптимального расстояния передачи, рекомендуется использовать
стандартный сетевой кабель Cat5e/6.
Контакт заземления
DIP переключатель
8-портовый
Пожалуйста, проверьте комплектность оборудования перед установкой, если комплект не
полный, пожалуйста, свяжитесь с дистрибьютором.
PoE коммутатор 1шт.
Блок питания 1шт.
Кабель питания 1шт.
Основные характеристики:4/8*10/100Base-TX PoE портов и 2*10/100Base-TX uplink порта.
Поддержка стандарта передачи питания PoE IEEE802.3af, IEEE 802.3at. Максимальная
выходная мощность PoE для одного порта составляет 30Вт, общая мощность PoE составляет
60Вт (SF6P-FHM) / 120Вт (SF10P-FHM). POE коммутатор поддерживает 3 режима работы
(Default, VLAN, CCTV), и широко используется в системах видеонаблюдения, сетевых
инженерных проектах и так далее.
