Utepo UTP1-SW1602TS-POE Инструкция по эксплуатации онлайн

Utepo UTP1-SW1602TS-POE Инструкция по эксплуатации онлайн
2
4
5
)
)
)
)
1
2
VerB 1.0
背面板
Cat5/5e/6
LCD display
NVR
switch
Fiber
16-портовый PoE коммутатор
PoE камера
PoE камера
PoE камера
PoE камера
Коммутатор
Монитор
Видеорегистратор NVR

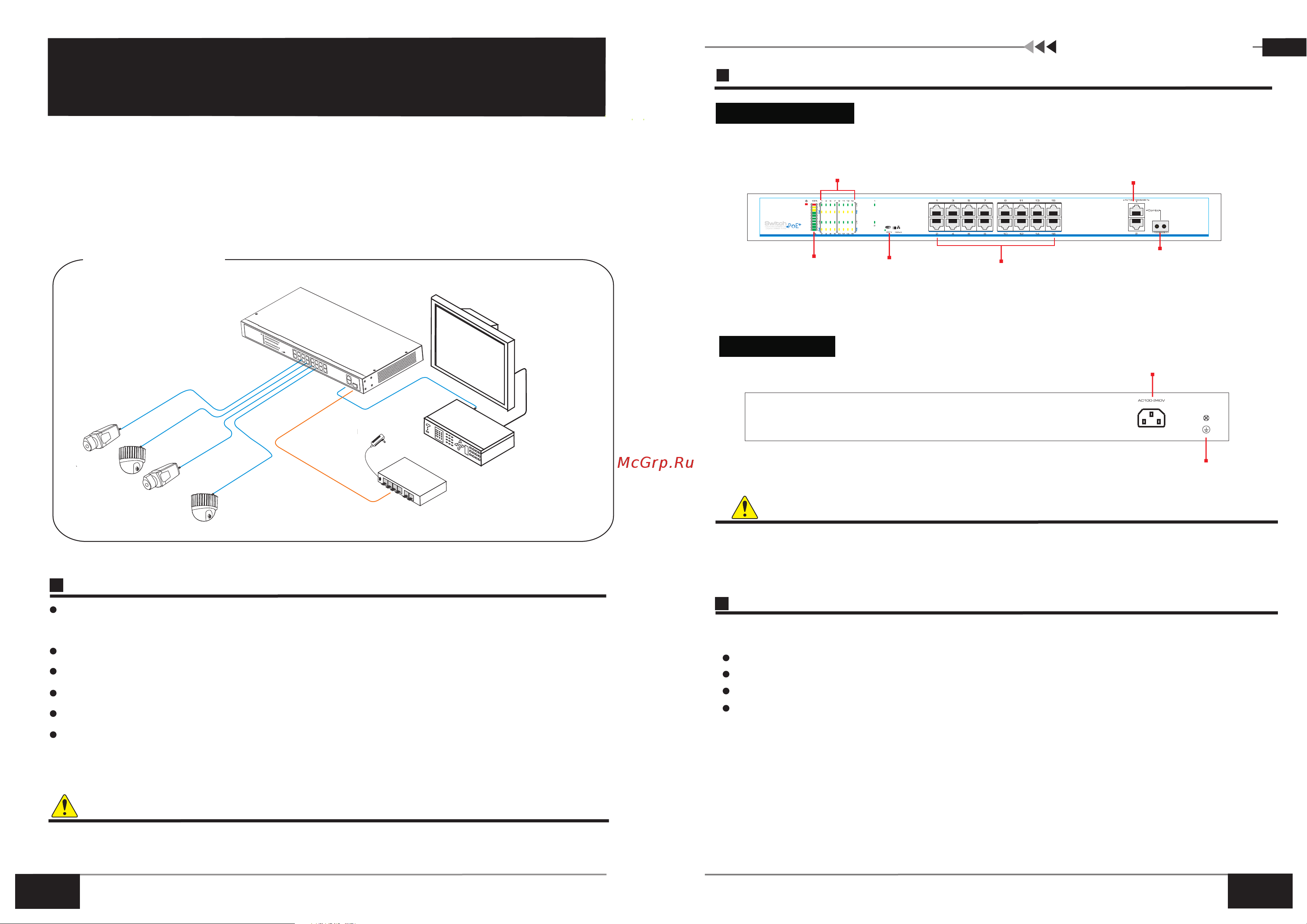

Подключение
16-портовый PoE коммутатор
16 Ports PoE Switch
Внимание
Дальность передачи сигнала зависит от источника сигнала и качества кабеля. Мы рекомендуем
использовать сетевой кабель Ethernet Cat5e/6 для максимальной дальности передачи!
Схема интерфейса
Передняя панель
PoE
индикаторы
ППППППППППППППППППППППППППППППППППППП LED
CCTV Mode
переключатель
LED индикатор
использования
PoE бюджета
Up
link Gigabit
Downlink PoE порты
SF
P Combo
Порт
Задняя панель
AC100~240
В
Заземление
Внимание
Особенности
1) Оборудование должно быть заземлено, в противном случае уровень защиты оборудования значительно
уменьшается;
2)
После переключения режима работы коммутатора требуется обязательная перезагрузка.
Поддерживает 16 * 100Мбит/с downlink PoE Ethernet портов, 2 * Gigabit uplink Ethernet порта и
1 * Gigabit Combo port;
Downlink Ethernet порты поддерживают PoE+, до 30Вт на порт;
Поддержка индикации энергопотребления (светодиод показывает состояние);
Соответствие стандартам IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3 af/at;
Таблица мас адресов 4K; Буферная память 2.75Mb;
Быстрая установка, простота в эксплуатации, удобный настенный,
настольный и стеллажных монтаж.
Рекомендации по подключению
1
1 шт
Пожалуйста, проверьте комплектность оборудования перед установкой,
если комплект не полный, то свяжитесь с дистрибьютором
коммутатор
Шнур питания
Крепление для серверной стойки
Руководство пользователя
2 шт
1 шт
1 шт
Пожалуйста, выполните следующие шаги по установке:
) Пожалуйста, выключите источники сигнала и питание устройства, установка с включенным
питанием может привести к повреждению устройства;
Используйте Ethernet кабель для подключения IP камер к 1-16 downlink портам;
3 Используйте Ethernet кабель для подключения к NVR или компьютеру;
Подключите оборудование с помощью адаптера питания;
Проверьте правильность установки, убедитесь, что все соединения надежны, а затем включите
питание системы
Неуправляемый 16-портовый коммутатор с 16 * 100Base-TX downlink PoE портами и
2 * 1000Base-TX Uplink Ethernet портами, поддерживающими до 30Вт по стандарту 802.3at
(PoE+), а также 1 Gigabit SFP Combo порт. Общий бюджет мощности PoE составляет до
180 Вт. Поддерживается светодиодная LED индикация PoE в режиме реального времени.
Коммутатор может быть широко использован в охранной сети видеонаблюдения, сетевой
инженерии и других проектах.
Uplink Gigabit
Порты ПППППППППППП
16-портовый PoE коммутатор
UTP1-SW1602TS-POE инструкция
