ВЗР.215300.000 ИМ
Турникет Praktika T-06
Инструкция по монтажу
32
5.7.2 Рисунок 13 – сдвинуть панель индикации до упора в
указанном направлении. Аккуратно поднять панель.

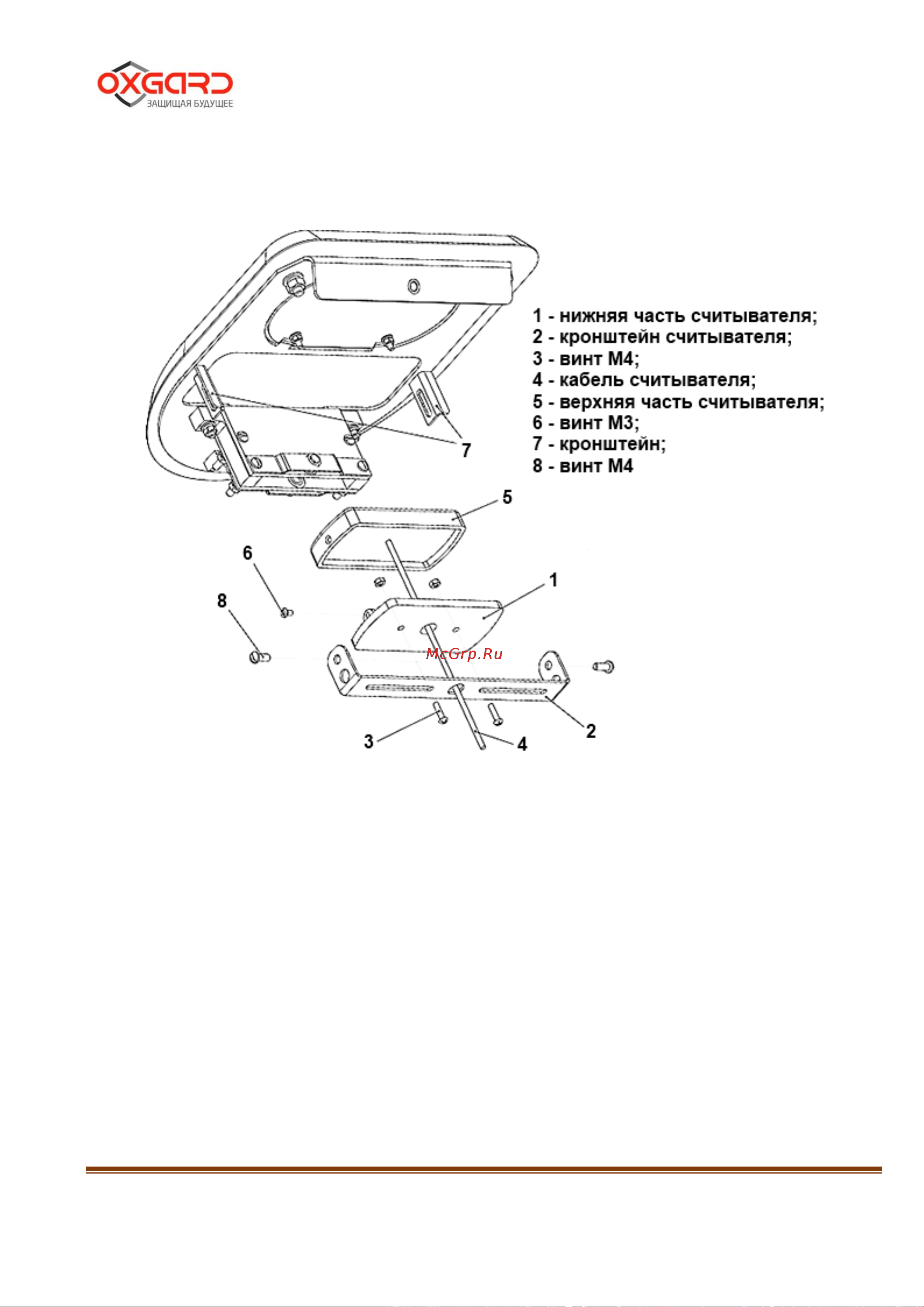

Рисунок 14 – Схема установки считывателя бесконтактных карт
5.7.3 Выкрутить 2 винта М4 (Рисунок 14 – 8) и снять
универсальный кронштейн для считывателей (Рисунок 14 – 2).
5.7.4 Разобрать считыватель, выкрутив винт М3 (Рисунок 14 – 6),
и установить его нижнюю часть (Рисунок 14 – 1) на кронштейн, используя
крепеж два винта М4 с гайкой, гроверной шайбой и шайбой (Рисунок 14 – 3).
5.7.5 Завести кабель считывателя (Рисунок 14 – 4) в отверстие
кронштейна, установить верхнюю часть считывателя (Рисунок 14 – 5).
Закрутить винт М3 Рисунок 14 – 6).
