ВЗР.215300.000 ИМ
Турникет Praktika T-06
Инструкция по монтажу
33
5.7.6 Зафиксировать кронштейн на держателях (Рисунок 14 – 7)
используя винты М4 (Рисунок 14 – 8).
5.7.7 Рисунок 15 – рекомендуется установить считыватель под
углом 40...50º к направляющим для карт.
В этом случае гостевые и постоянные карты будут считываться
одинаково хорошо.

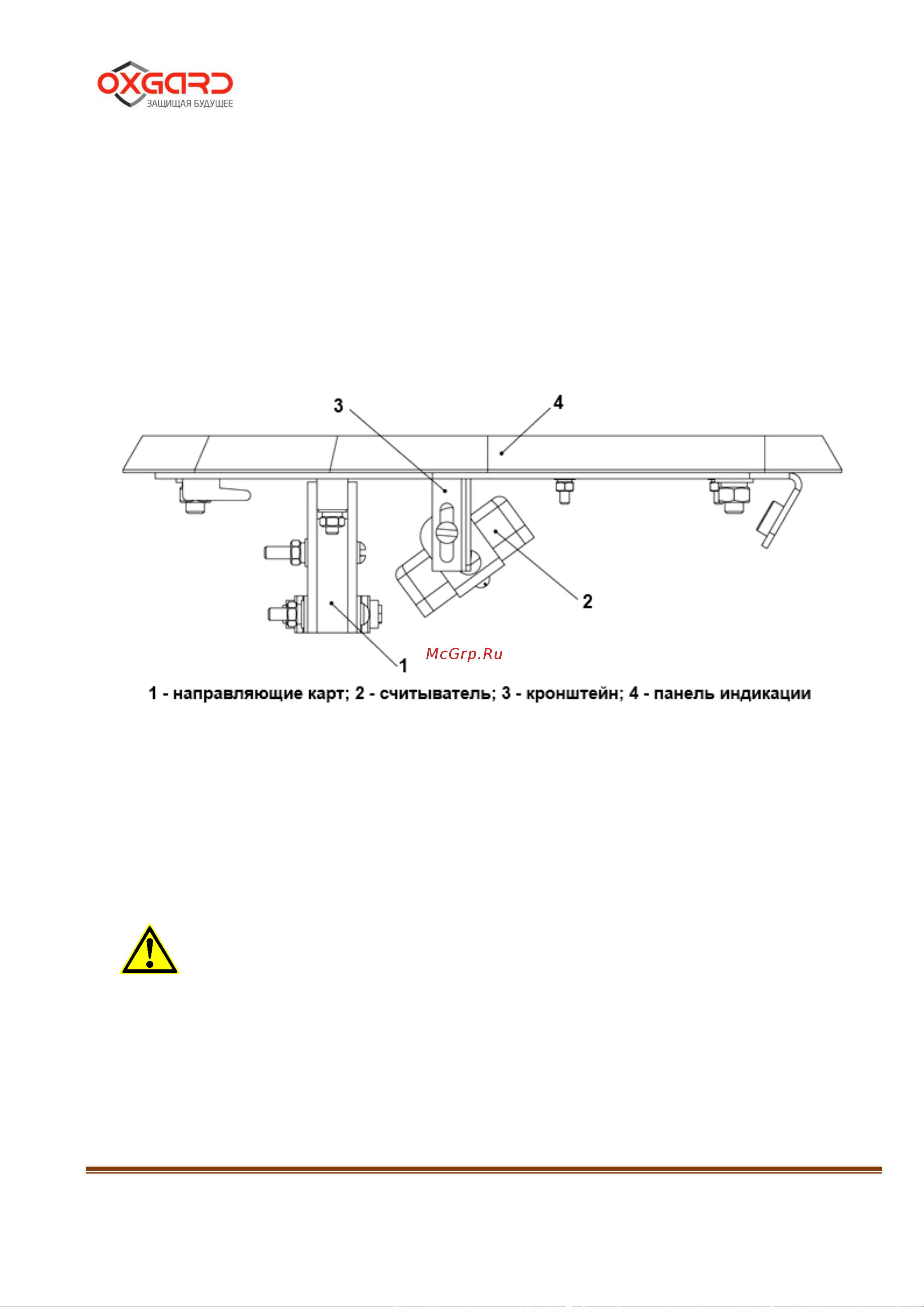

Рисунок 15 – Рекомендуемый вариант установки считывателя бесконтактных карт
5.7.8 Завести кабель считывателя в стойку.
5.7.9 АККУРАТНО(!) установить панель индикации в исходное
положение. Закрутить винт М4 и установить декоративную заглушку.
ВНИМАНИЕ: ПРИ УСТАНОВКЕ ПАНЕЛИ ИНДИКАЦИИ В
ИСХОДНОЕ ПОЛОЖЕНИЕ, УБЕДИТЕСЬ В ТОМ, ЧТО ПРОВОДА
ОПТИЧЕСКИХ ДАТЧИКОВ, УСТАНОВЛЕННЫХ НА НАПРАВЛЯЮЩИХ
ДЛЯ КАРТ, НЕ БУДУТ ПОВРЕЖДЕНЫ ДРУГИМИ ЭЛЕМЕНТАМИ
КОНСТРУКЦИИ.
