ВЗР.228800.000 ИМ
Турникет Praktika T-10
Инструкция по монтажу
33
Выходы I/O1...I/O3 отображают текущее состояние кнопок ПУ –
транзистор открывается при нажатии на соответствующую кнопку. Выход
I/O4 меняет свое состояние на противоположное при каждом нажатии на
кнопку «Антипаника».
Выходы I/O1...I/O4 можно подключать как напрямую к контроллеру
СКУД, так и через реле. Рисунок 18 – при использовании реле
ОБЯЗАТЕЛЬНО(!) подключение диода параллельно обмотке.

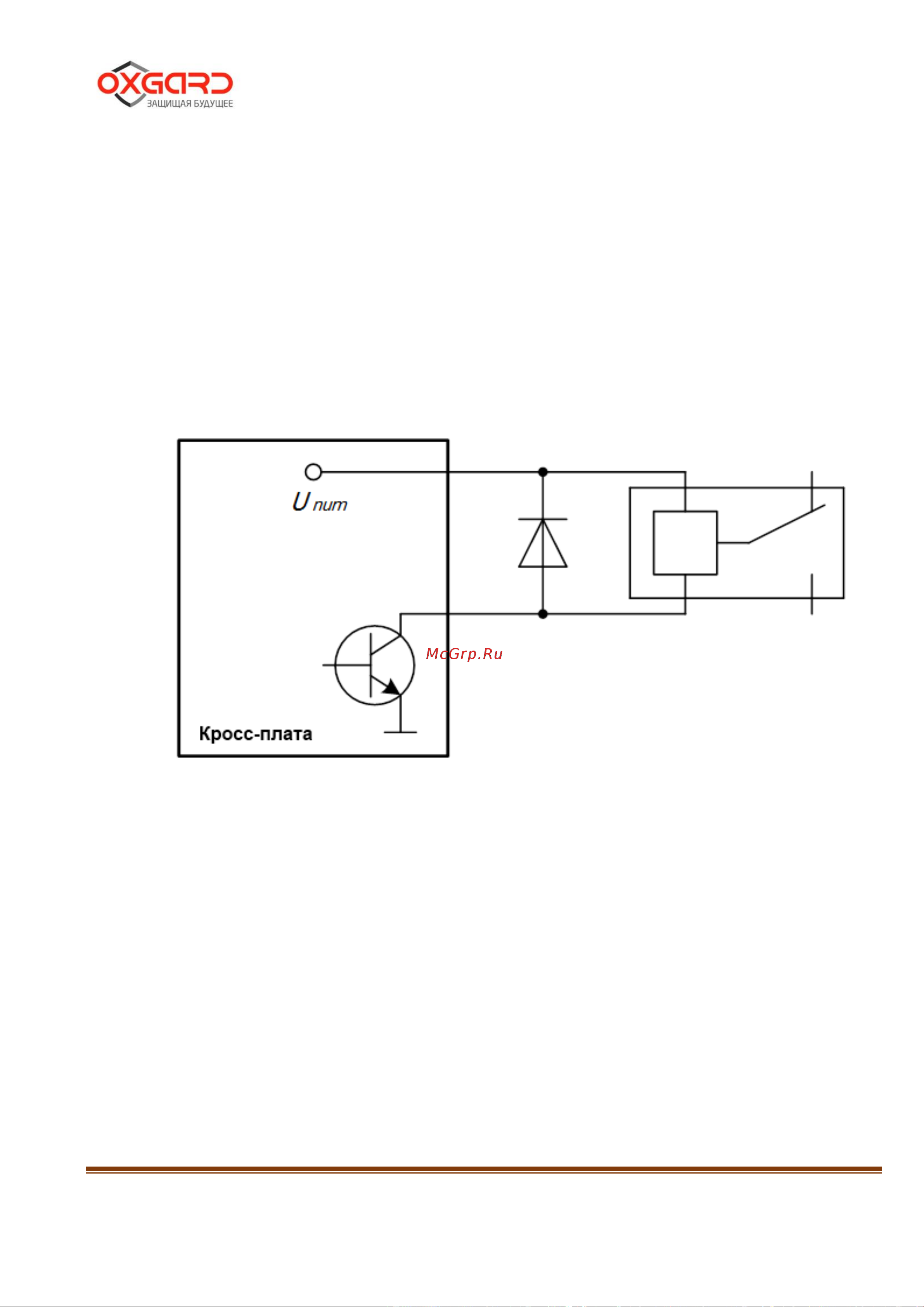

Рисунок 18 – Схема подключения диода параллельно обмотке реле
