Oxgard Praktika T-10-M [39/44] Приложение в
![Oxgard Praktika T-10-M [39/44] Приложение в](/views2/1893320/page39/bg27.png)
ВЗР.224100.000 ИМ
Турникет Praktika T-10-М
Инструкция по монтажу
39

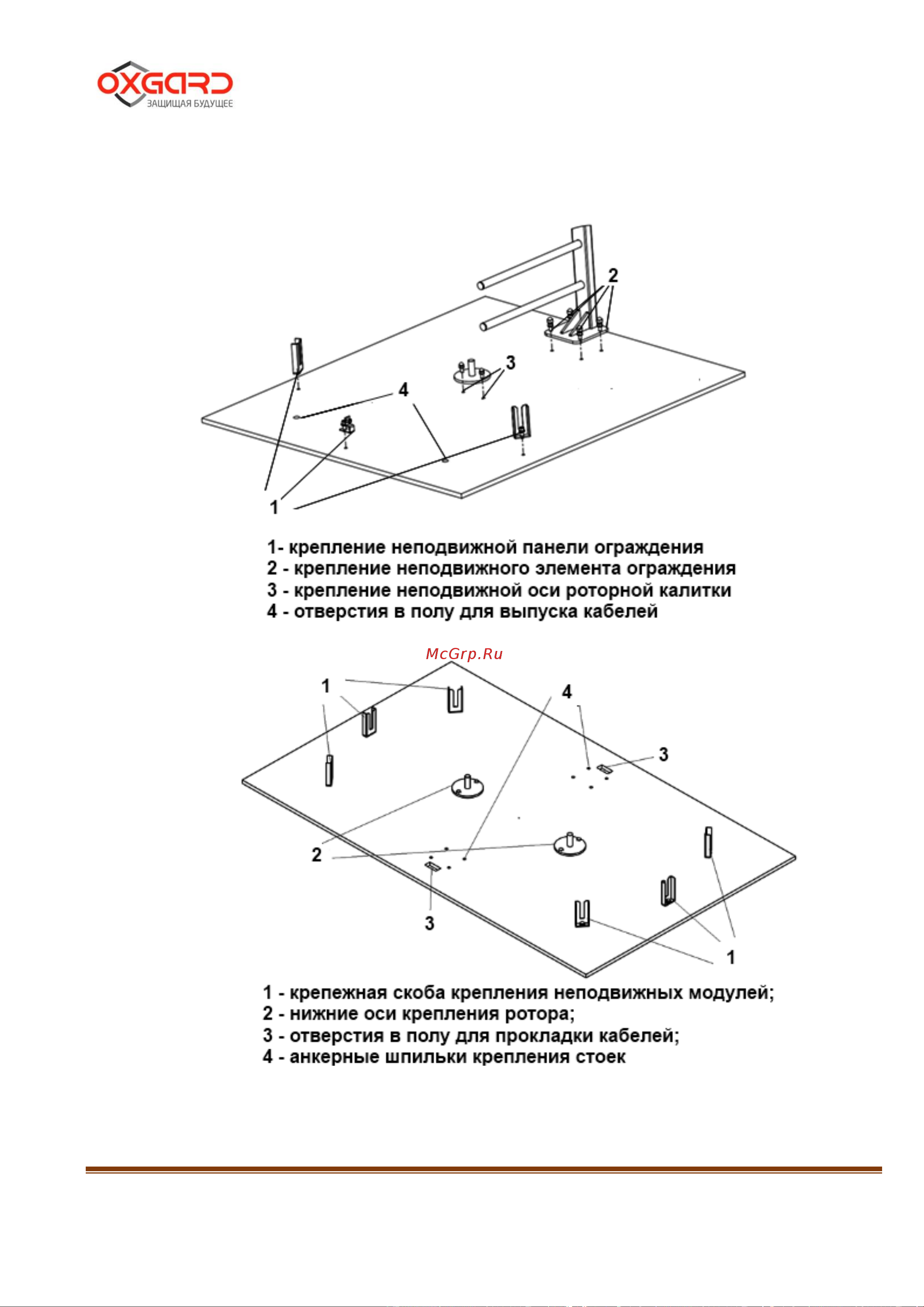

ПРИЛОЖЕНИЕ В — Расположение монтажных отверстий
относительно внешних габаритов турникета
Рисунок 20 – Расположение монтажных отверстий относительно внешних габаритов турникета
Рисунок 21 – Расположение монтажных отверстий относительно внешних габаритов
модификаций турникетов Doublе pass
