ВЗР.224100.000 ИМ
Турникет Praktika T-10-М
Инструкция по монтажу
21
4.2.11 Установить верхний модуль турникета на неподвижные
элементы ограждения, предварительно пропустив кабели в
соответствующие отверстия. Закрепить верхний модуль, с помощью болтов
крепления согласно рисункам 11-12.
ВНИМАНИЕ: ВЕРХНИЙ МОДУЛЬ ИМЕЕТ ЗНАЧИТЕЛЬНЫЙ
ВЕС, ПОЭТОМУ ДЛЯ ЕГО ПОДЪЕМА ТРЕБУЕТСЯ НЕ МЕНЕЕ
ДВУХ РАБОТНИКОВ.

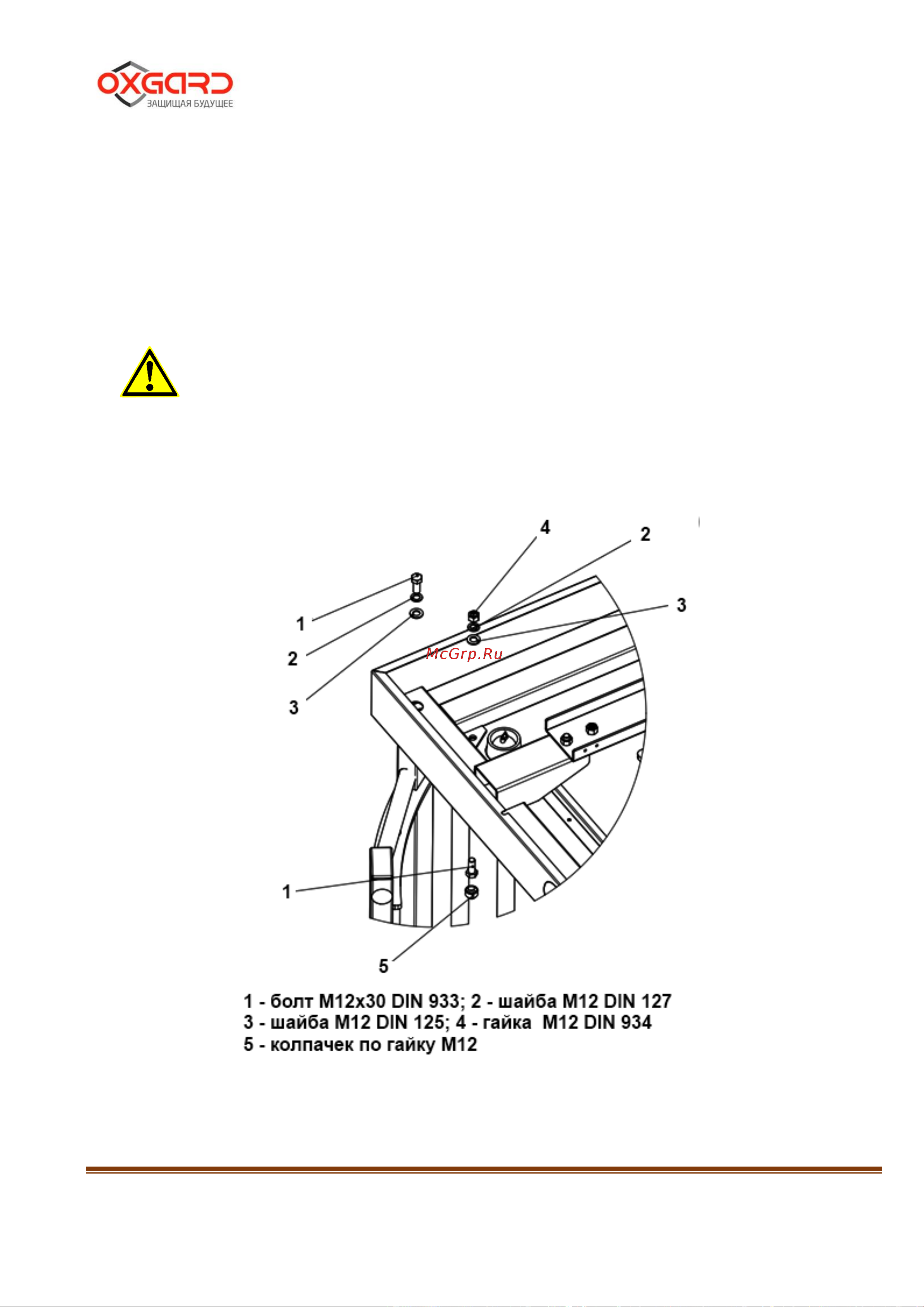

Рисунок 11 – Крепление верхнего модуля турникета
