ВЗР.224100.000 ИМ
Турникет Praktika T-10-М
Инструкция по монтажу
20

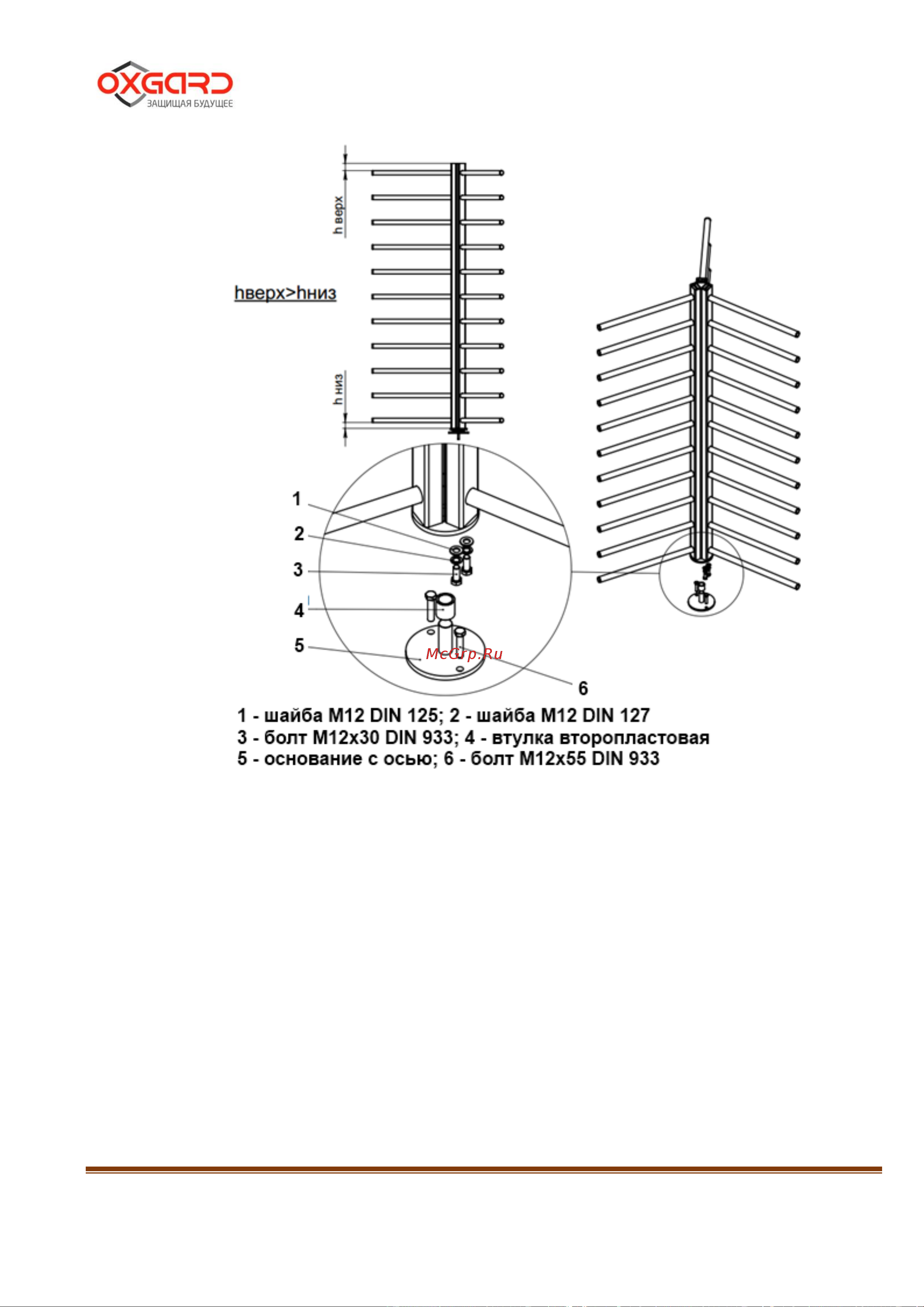

Рисунок 10 – Сборка роторной калитки (низ)
Развернуть секции роторной калитки таким образом, чтобы:
h верх > h низ
Расположить секции ротора на верхнем фланце таким образом, чтобы
проход был закрыт (рисунок 2).
