ВЗР.224100.000 ИМ
Турникет Praktika T-10-М
Инструкция по монтажу
19
4.2.10 Собрать подвижные элементы турникета (роторную калитку)
согласно рисункам 9-10.

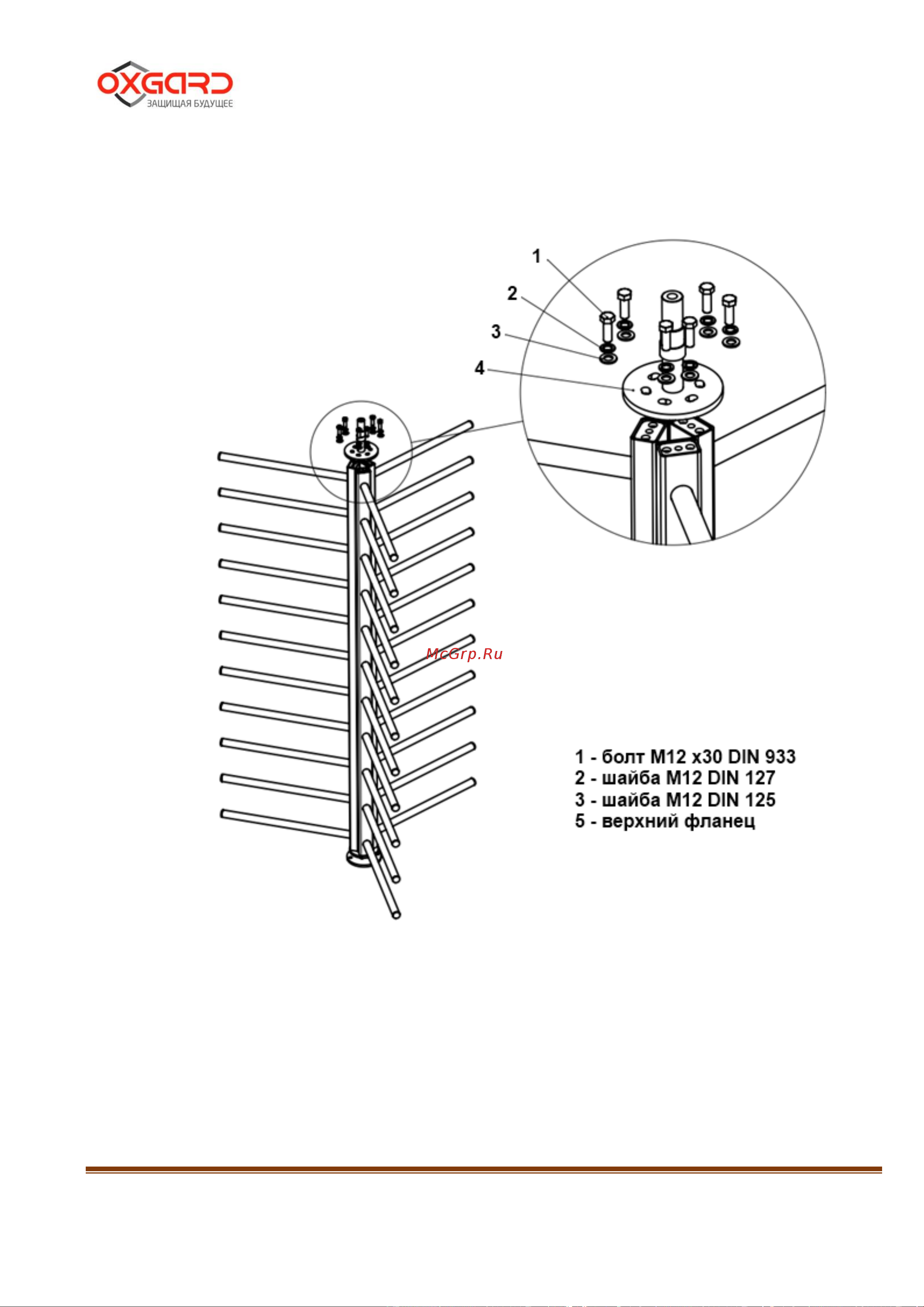

Рисунок 9 – Сборка роторной калитки (верх)
