ВЗР.230200.000 ИМ
Турникет Praktika QL-04
Инструкция по монтажу
41
ПРИЛОЖЕНИЕ Д — СХЕМА МИНИМАЛЬНЫХ ПОДКЛЮЧЕНИЙ
ДЛЯ СИНХРОННОЙ РАБОТЫ СТВОРОК ТУРНИКЕТА

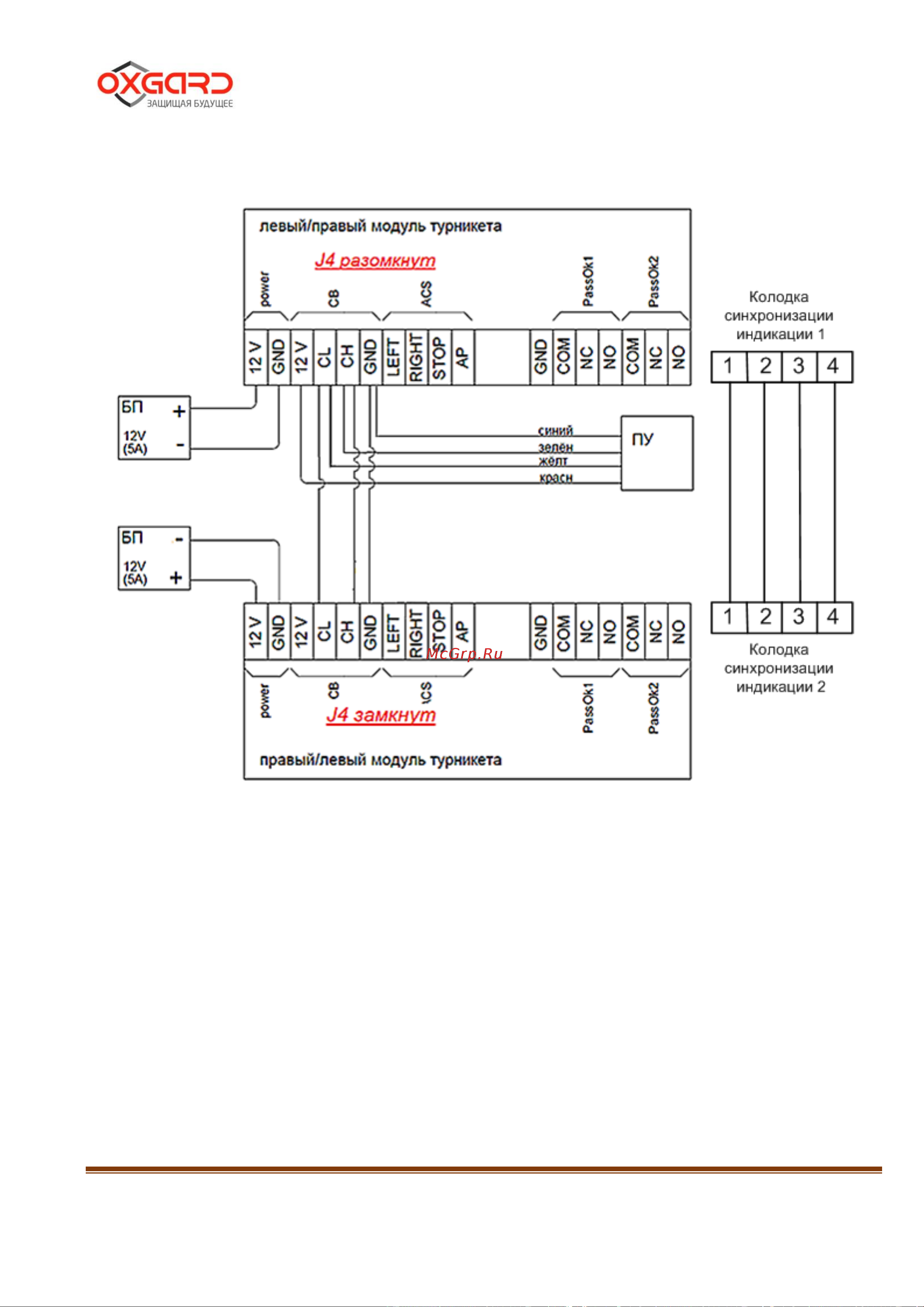

Рисунок 19 – Схема минимальных подключений для синхронной работы створок турникета
Для устойчивой работы турникета, необходимо соединить клеммы
GND одного модуля турникета с клеммой GND другого модуля турникета.
Для устойчивой работы индикации, необходимо соединить колодку
синхронизации индикации 1 одного модуля с колодкой синхронизации
индикации 2 другого модуля.
Также необходимо обеспечить прокладку кабелей, не допуская их
соединения звездой. Рисунок 19 – соединения обеспечивают нормальную
работу шины CAN-2.
