Lightwell LBX-100 [3/8] Установка

Проводной инфракрасный барьер предназначен для обнаружения нарушителя, как в помещении, так и на улице. При этом

диапазон рабочих температур составляет от -25С до +55С, а влажность до 95%. Барьер состоит из двух частей: передатчика

(TRANSMITTER) и приемника (RECEIVER). В передатчике находятся диоды, излучающие инфракрасные пучки света, а в

приемнике диоды, принимающие их. Если хотя бы два инфракрасных луча перекрываются посторонним предметом или

существом, то переходит в режим «ТРЕВОГА»: и приемник передает сигнал на центральный блок охранной сигнализации.

КРАТКОЕ ОПИСАНИЕ

УСТАНОВКА

1. Выберите необходимое место для установки барьера.

2. Убедитесь, что передающая часть расположена напротив приемной, и что диоды приемника и передатчика находятся на одном

уровне. Если диоды находятся на одном уровне – при включенном электропитании, барьер будет находиться в режиме

«ОХРАНА». Если же диоды не будут расположены друг напротив друга – барьер перейдет в режим «ТРЕВОГА».

3. Убедившись, что приемник и передатчик направлены правильно, закрепите обе части барьера, с помощью шурупов и

крепежных крышек.

Не устанавливайте ИК барьер:

1. За предметами, загораживающими поле зрения барьера.

2. За пределами помещения и в помещениях, с температурой и влажностью, выходящей за пределы допустимых.

3. В местах с прямым попаданием, на приемник барьера, искусственного и солнечного света.

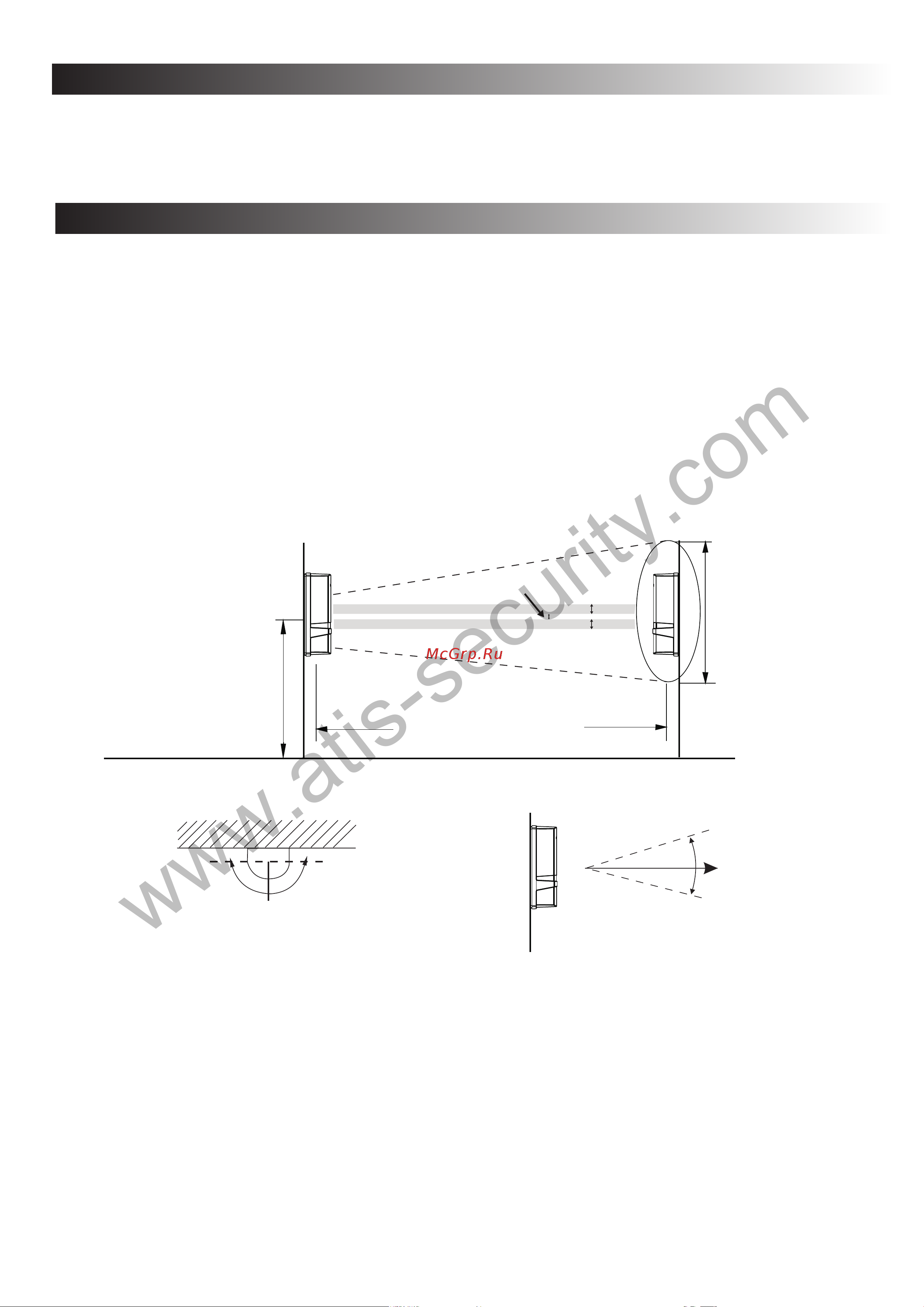

Диапазон распространения луча

Угол распространения

луча

Монтажная высота 0.7-1.0m

Диапазон распространения луча

Дальность обнаружения

Горизонтально

180°(

90°)

Вертикально

20°(±10°)

33mm

12mm
