НАСТРОЙКА LBX-60/100
1
2
3
1
2
3 4 5
3. Установка уровня сигнала
Передатчик
Приемник
1 2
3
1 2
3
4 5
1 и 2 DIP установка адреса датчика (адрес должен быть
установлен такой же, как на приемнике)
3 DIP Вкл./Выкл. нагревателя
1 и 2 DIP установка адреса датчика (адрес должен
быть установлен такой же, как на передатчике)
3 DIP Вкл./Выкл. нагревателя
5 и 6 установка чувствительности датчика, 50ms
наивысшая чувствительность, мгновенный переход
в режим «ТРЕВОГА» при пересечении луча
Индикатор
Уровень сигнала
00-40 Низкий
41-70 Средний
71-90 Нормальный
91-99 Высокий
1 2
3
4
5
6
Передатчик
Приемник
Тампер
Нагреватель
AC/DC
12-24V/20mA
AC/DC
12-24V/70mA
COM NC NO
Тампер
Нагреватель

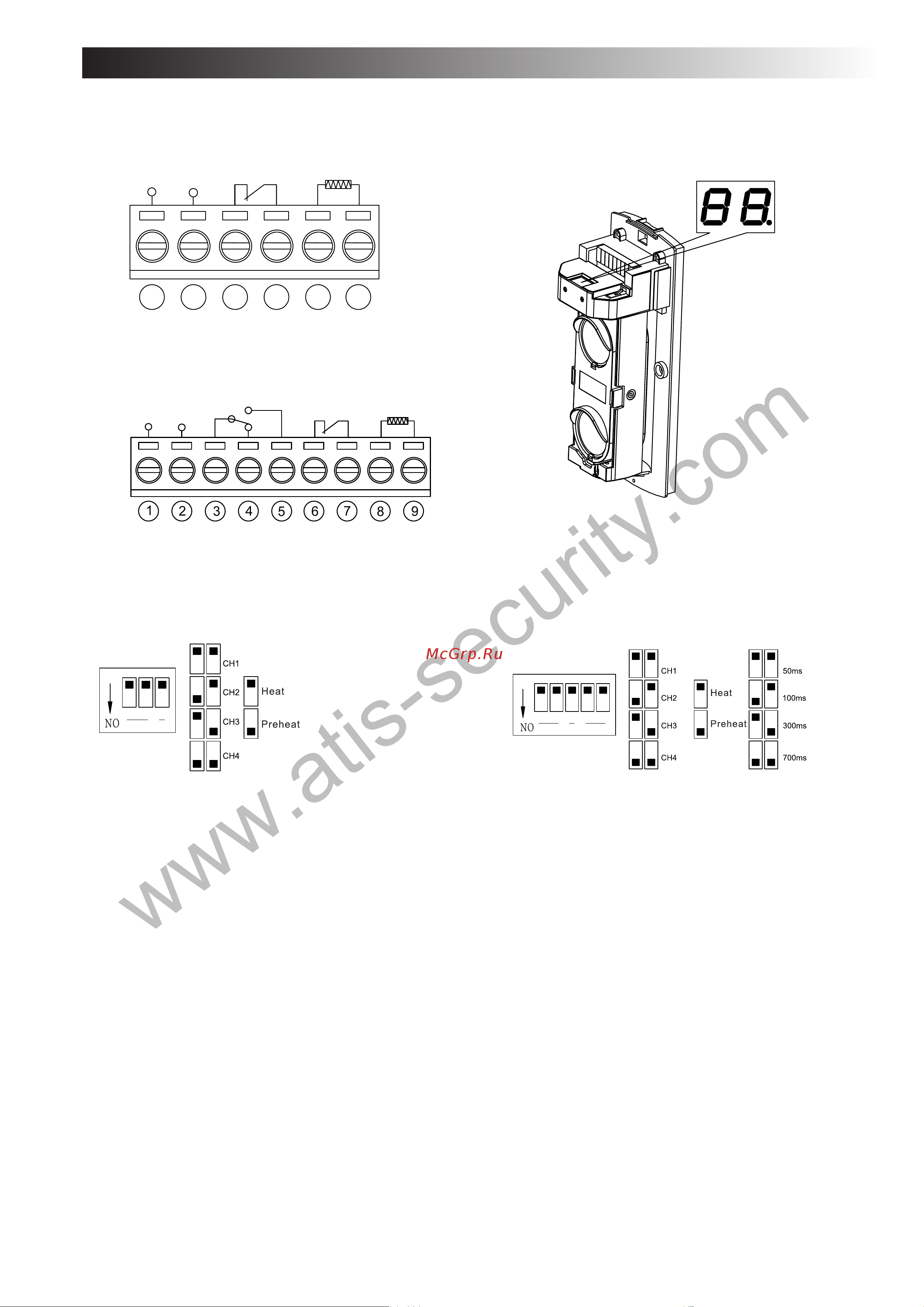

2. Установка DI-переключателей
