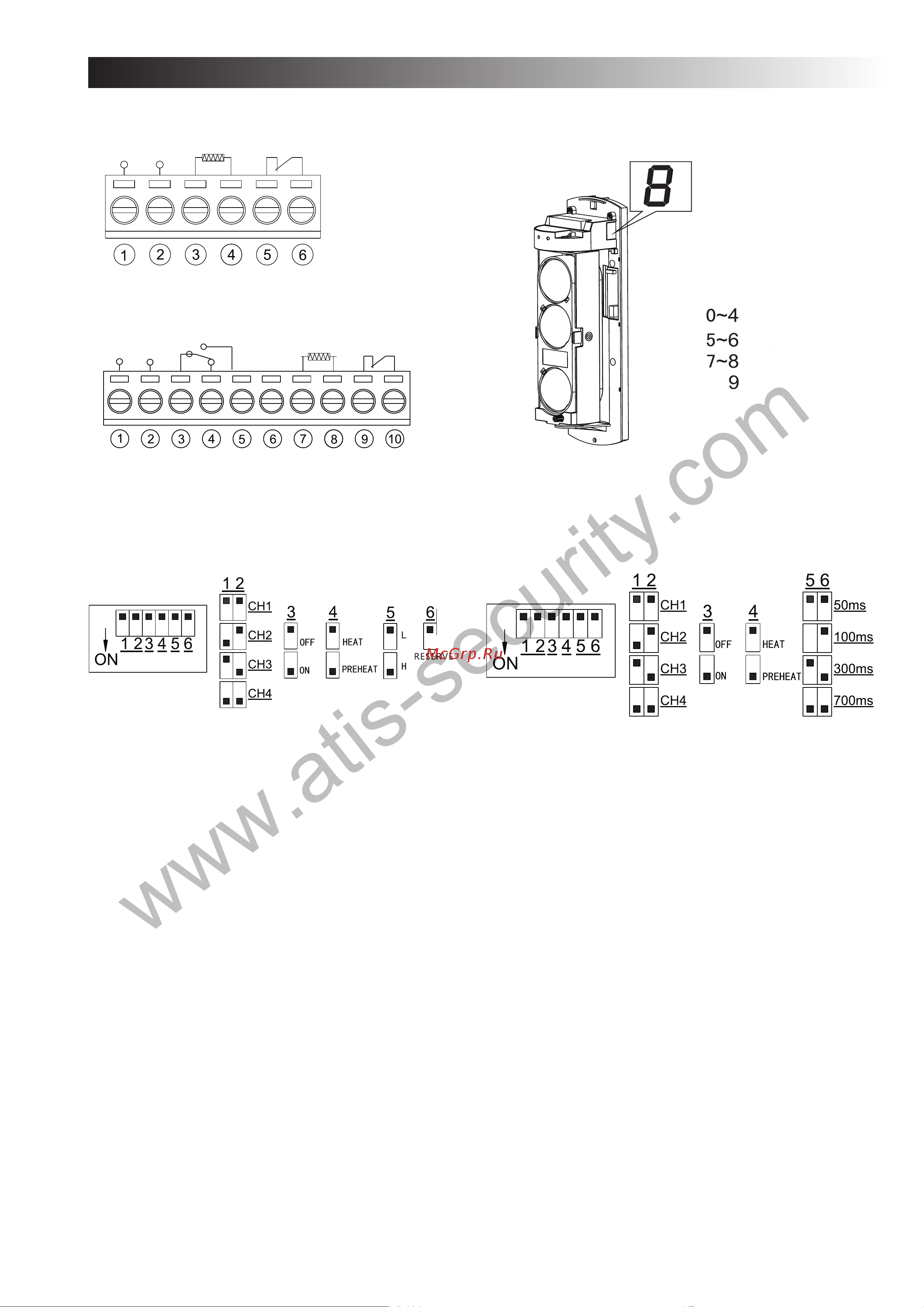

НАСТРОЙКА LBX-150/200
2. Установка DIP-переключателей
1 и 2 DIP установка адреса датчика (адрес должен быть
установлен такой же, как на приемнике)
3 DIP Вкл./Выкл. LED индикации в ждущем режиме
4 DIP Вкл./Выкл. нагревателя
5 DIP устанока мощности луча L-низкая, H-высокая
6 DIP резерв
Передатчик
Приемник
1 и 2 DIP установка адреса датчика (адрес должен быть
установлен такой же, как на передатчике)
3 DIP Вкл./Выкл. LED индикации в ждущем режиме
4 DIP Вкл./Выкл. нагревателя
5 и 6 установка чувствительности датчика, 50ms наивысшая
чувствительность, мгновенный переход в режим «ТРЕВОГА» при
пересечении луча
3. Установка уровня сигнала
Индикатор
Уровень сигнала
Низкий
Средний
Нормальный
Высокий
Подключение
Передатчик
Приемник
AC/DC
Нагреватель
Тампер
12-24V/20mA
AC/DC
12-24V
/70mA
COM NC NO
Нагреватель
Тампер
1.
