ВЗР.248100.000 РЭ
Калитка K-14
Руководство по эксплуатации
12

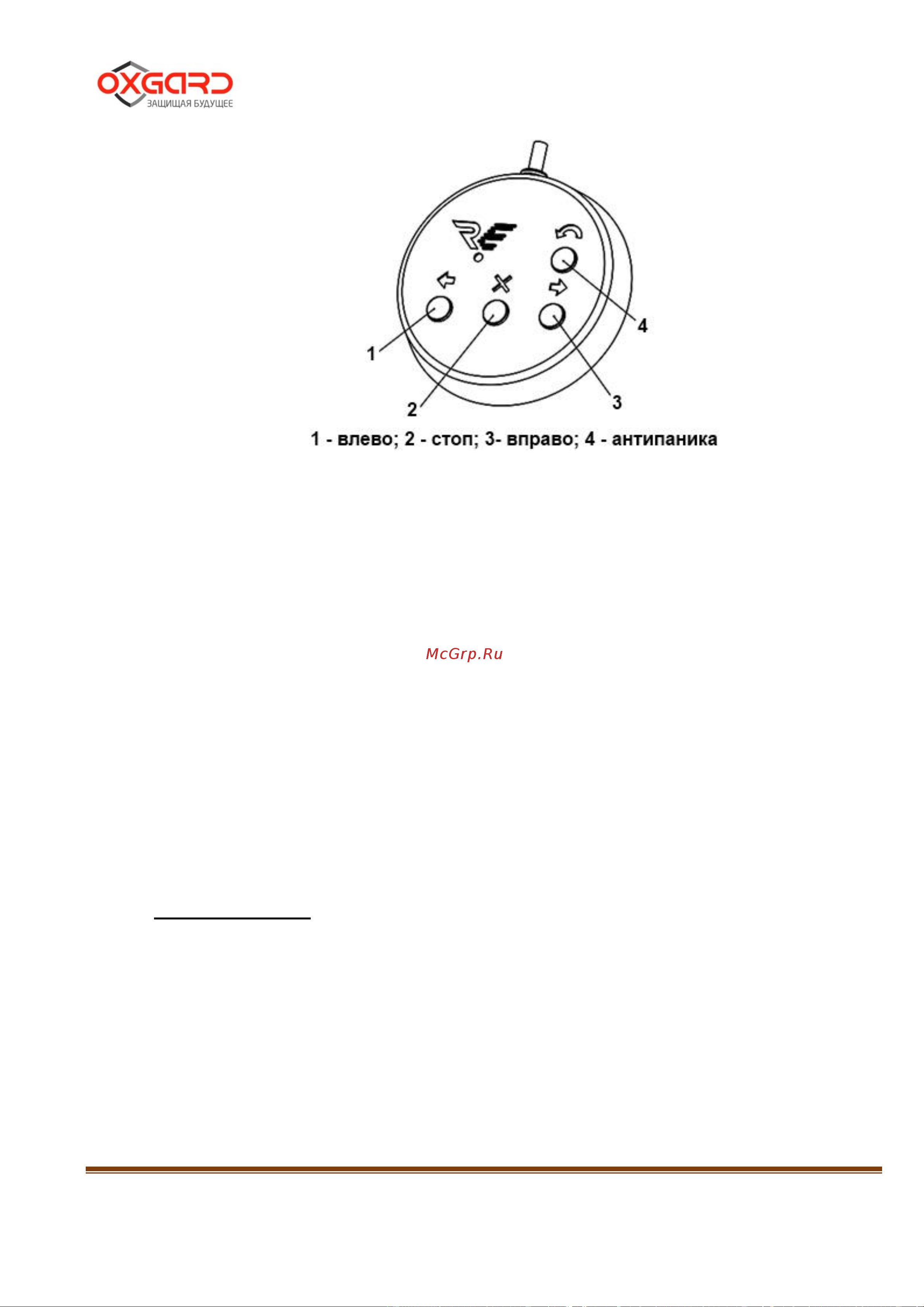

Рисунок 3 – Внешний вид пульта управления
2.3 Эксплуатация изделия
2.3.1 Режимы работы изделия
Изделие имеет несколько режимов работы. Включение нужного
режима осуществлять с помощью ПУ или СКУД. Индикация режимов работы
отображается на панели в виде мнемонических знаков разрешения и
запрещения прохода. Работа изделия со СКУД рассмотрена в ИМ.
2.3.2 Управление изделием с помощью пульта управления
Рисунок 3 – над каждой кнопкой изделия.
Режим «Стоп»
Режим «Стоп» устанавливается при включении изделия. Переход из
другого режима в режим «Стоп» осуществлять с помощью кнопки 2, при этом
над кнопкой 2 светодиодный индикатор загорается красным. В этом режиме
запрещен проход в обе стороны.
Стекло калитки может быть отклонено от исходного положения на
небольшой угол, в пределах 5 градусов.
