3
Петля зацепа имеет свободное угловое перемещение для компенсации

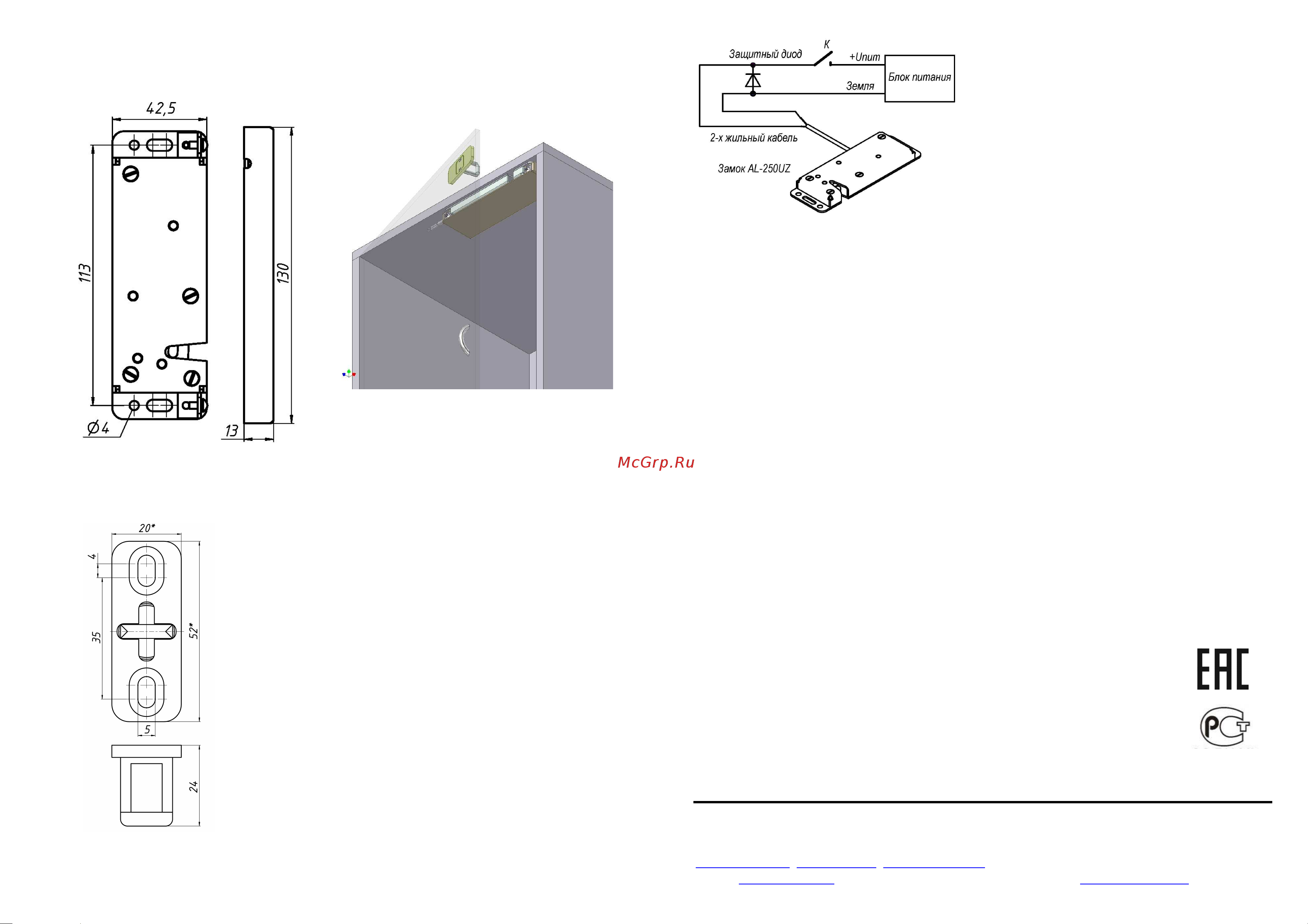

возможной неточности монтажа или осадки двери. Габаритные чертежи корпуса и
зацепа приведены на рисунках 5 и 7.
.
Рис.6 Установка замка для стеклянной
двери.
Рис.5 Корпус замка
5. Указания по монтажу
Первоначально на дверной коробке крепится
корпусная часть замка саморезами в овальные пазы
основания.
Зацеп крепится на двери таким образом, чтобы петля
зацепа попадала в вырез корпуса.
При закрытой двери и при подаче питания
необходимо (ослабив предварительно крепежные
саморезы) сдвинуть корпус замка по направлению к
зацепу до момента срабатывания замка.
Закрепив замок, проверить его
функционирование при многократном закрывании и
открывании двери.
Окончательное крепление корпуса
выполняется после завершения всех операций
монтажа, и после проверки работы замка при
открывании и закрывании двери. После монтажа
корпус замка закрывается декоративным кожухом.
Рис.7 Зацеп
4
6. Схема подключения.
Схема подключения ЗАМКА показана на
рисунке 8. При подаче питания на ЗАМОК
и закрытой двери электромагнит замка
приводит в действие механизм
защелкивания и блокирует замок. Для
уменьшения коммутационных помех и
повышения помехоустойчивости системы
рекомендуется установить защитный диод
типа 1N4006 (или аналогичный ему).
7. Условия хранения.
Рис8. Электромагнитный замок AL-250UZ
подлежит хранению в отапливаемых и вентилируемых помещениях при температуре
от +5 до +40°С при относительной влажности воздуха до 80% в упаковке поставщика.
Срок хранения – не более 24 месяцев со дня приемки ОТК предприятия-изготовителя.
8. Гарантии изготовителя.
8.1 Изготовитель гарантирует работоспособность ЗАМКА при соблюдении
потребителем правил эксплуатации и хранения, установленных в настоящем
руководстве по эксплуатации.
8.2 Гарантийный срок эксплуатации замка – 12 месяцев, или не менее 300 000
срабатываний. Срок гарантии устанавливается с даты продажи или с даты установки
на объекте, но не более чем 24 месяца с даты приемки ОТК предприятия-
изготовителя.
8.3 При обнаружении дефекта производственного характера замок подлежит
замене.
8.4 Потребитель лишается прав на гарантийный ремонт в следующих случаях:
при нарушении правил эксплуатации ЗАМКА;
при вскрытии ЗАМКА;
при наличии механических повреждений ЗАМКА.
8.5 Гарантийный ремонт осуществляется при предъявлении настоящего
руководства с проставленными датами изготовления и продажи (установки), а также
штампом торгующей (монтажной) организации.
Изготовитель оставляет за собой право вносить в конструкцию изделия
изменения, не ухудшающие его технические характеристики.
________________ №_____________
Дата приемки ОТК Заводской номер Штамп ОТК
Отметка о продаже или установке
Электромагнитный замок «ЗАЩЕЛКА» серии ALer
AL-250UZ
__________________________________ _________ __________
Организация-продавец или установщик Дата Подпись
Производитель: ООО «ЭКСКОН» Изготовитель: ООО «НПК «АЛЕКО»
111024, Москва,
1-ая ул. Энтузиастов д.3 стр.1
171507, Тверская обл. г. Кимры,
Телефон/Факс: +7 (495) 983-00-43, 943-01-09 ул. Ильинское шоссе, д.11
www.alerlock.ru, www.алер.рф, www.excontrol.ru Телефон/Факс: +7 (48236) 3-27-53
e-mail: info@alerlock.ru e-mail: npk-aleko@mail.ru
