ООО «ЭКСКОН»
ЭЛЕКТРОМАГНИТНЫЙ
ЗАМОК
«ЗАЩЕЛКА»
AL-250UZ
Руководство по эксплуатации
ТУ 7399-017-11638332-2013
www.alerlock.ru
www.алер.рф
www.excontrol.ru
info@alerlock.ru
1. Общие сведения
1.1 Электромагнитный замок AL-250UZ предназначен для использования в
системах контроля доступа, системах пожарной и охранно-пожарной сигнализации
для блокировки распашных дверей помещений, шкафов, выдвижных ящиков,
люков и т.д.
1.2 Замок может монтироваться в любом положении (горизонтальном или
вертикальном).
1.3 Замок выпускается в климатическом исполнении УХЛ3.1. Допускается
эксплуатация замка при температурах окружающей среды от минус 20°С до +40°С
и относительной влажности до 80% (при +25°С).
1.4 Пример записи при заказе: Электромагнитный замок «ЗАЩЕЛКА» AL-250UZ.
2. Технические характеристики
2.1 Масса основного комплекта поставки не
более – 0,35 кг.
2.2 Габаритные размеры корпусной части с
кожухом (длина × ширина × глубина)
130 × 42,5 × 13 мм.
2.3 Габаритные размеры зацепа:
- 52 × 20 × 24 мм.
2.4 Длина кабеля для подключения замка – не
менее 0,4 м.
2.5 Номинальное напряжение питания от
источника постоянного тока 12В.
2.6 Допустимое колебание напряжения
электропитания ±10% от номинального
значения.
2.7 Усилие удержания двери при номинальном
напряжении питания не менее 250 кгс (класс
устойчивости U2 по ГОСТ Р 52582-2006).
2.8 Ток потребления не более 0,11 А.

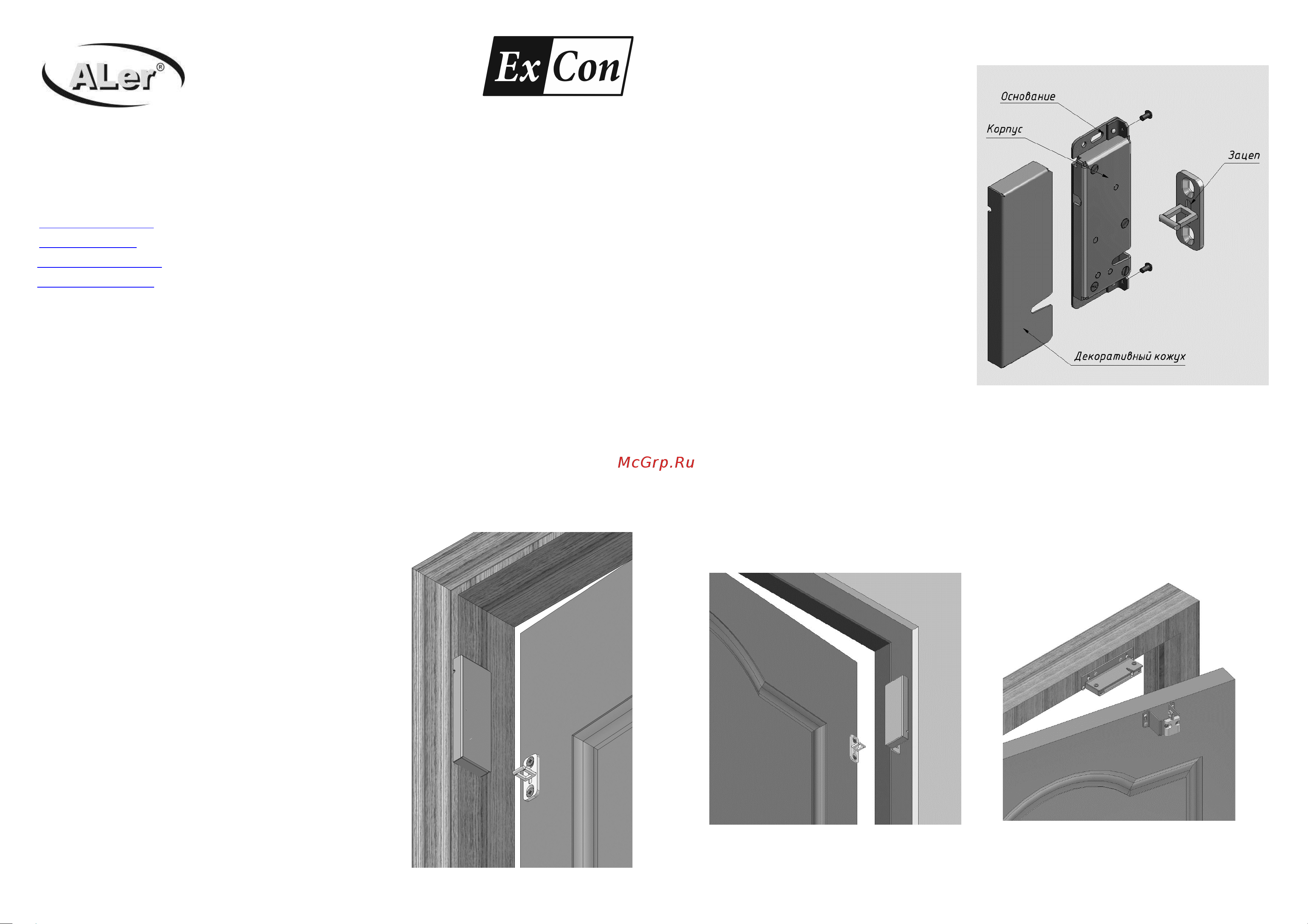

Рис.1
2
3. Комплектность
В основной комплект поставки
входит:
- корпусная часть 1 шт.
- декоративный кожух 1 шт.
- зацеп 1 шт.
- саморез-шуруп 4,2х25
с прессшайбой 2 шт.
- саморез-шуруп 4,2х25 п/к 2 шт.
- саморез-шуруп 4,2х25 потай. 2 шт.
- руководство по эксплуатации 1 шт.
- коробка упаковочная 1 шт.
По отдельным заказам поставляются:
-монтажный комплект
МК AL-250UZ для установки замка
на двери, открывающиеся вовнутрь
(Рис.4);
- монтажный комплект
МК AL-250UZ-Glass для стеклянных
дверей (Рис.6);
- монтажный L-уголок AL-250UZ Рис.2
для дверей, открывающихся наружу (Рис.3).
4 Принцип действия
Замок состоит из корпусной части и зацепа (Рис.2). Корпусная часть крепится к
дверной коробке, зацеп – к двери.
При нажиме петли зацепа на поворотный кулачок замка происходит фиксация
петли крючком кулачка. Фиксация происходит только при наличии питания и усилии
нажима не менее 1,5 кгс. При снятии напряжения питания зацеп освобождается и
дверь отпирается.
Рис.3 Установка замка на монтажный Рис.4 Установка замка на дверь,
L- уголок открывающуюся вовнутрь.
