- 16 -

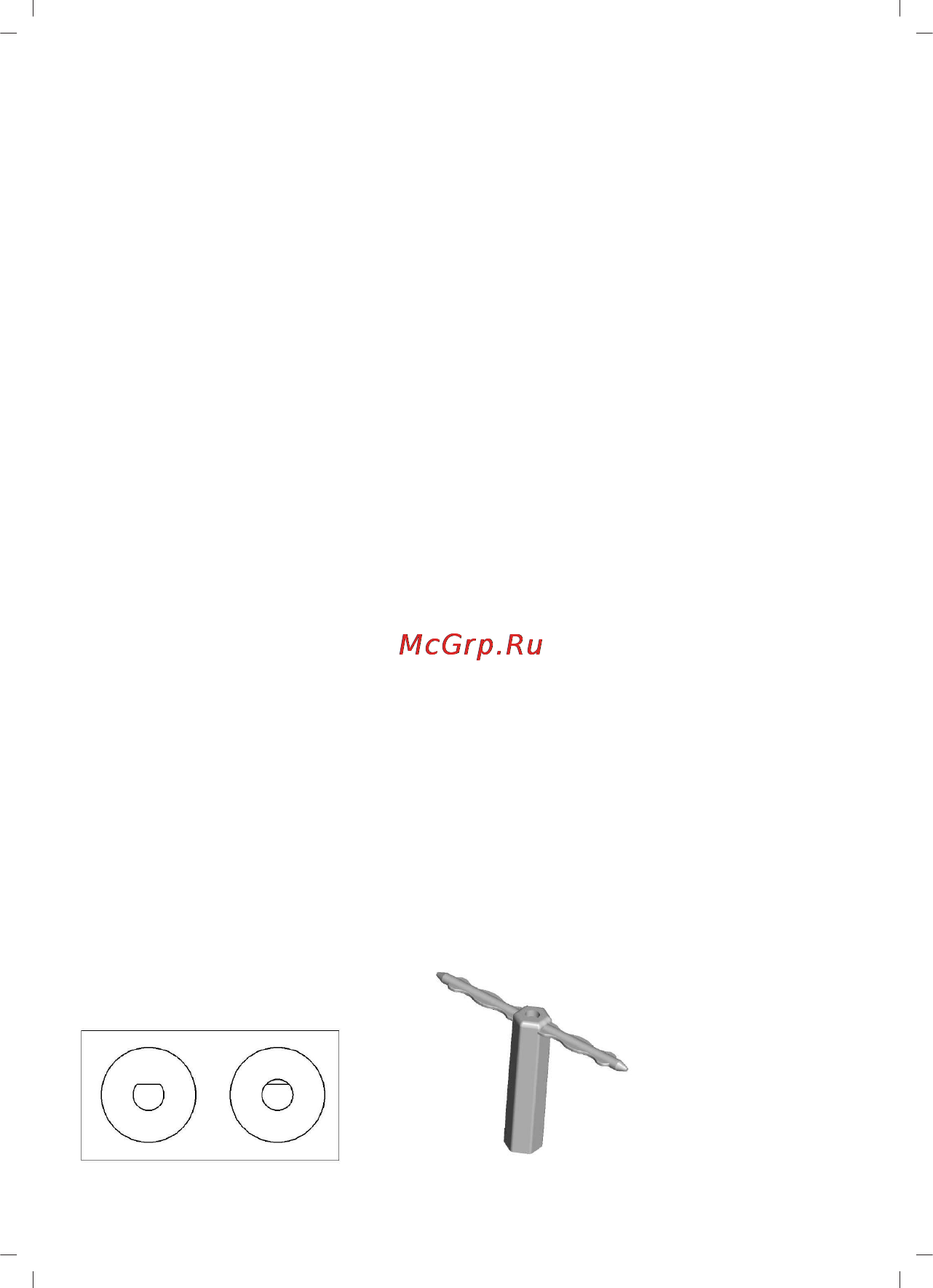

Motorspindel
Passloch
Abb. 2 Abb. 3
TRANSPORTIEREN
* Um Schaden zu vermeiden, lassen Sie das Gerät nicht herunterfallen.
* Schützen Sie das Gerät vor Stössen.
* Achten Sie darauf, dass das Gerät nicht durch die Räder gequetscht wird.
* Befolgen Sie die Anweisungen auf der Verpackung.
* Bewahren Sie das Gerät in der Originalverpackung auf.
ENTSORGUNG
Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw.
der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.
Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen
zu fördern. Für nähere Informationen wenden Sie sich an Ihren Hersteller.
MONTAGEANLEITUNG
Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten
Fachmann auf.
MONTAGE
* Den Befestigungsring entgegen den Uhrzeigersinn vom Gewinde am Ventilator-Kopf
abdrehen. Den hinteren Schutzkorb so auf den Ventilator-Kopf aufsetzen, dass die
Bohrung im Schutzkorbrand senkrecht nach unten steht und die schmalen Schlitze im
Metallring über den beiden Nocken liegen. Den Befestigungsring im Uhrzeigersinn auf
das Gewinde aufdrehen.
* Das Rotorblatt auf den Rotorschaft aufschieben und dieses durch Aufdrehen der
Befestigungsrändelmutter sichern.
* Stellen Sie die Lücke auf der vordere Deckel wie in Abbildung 1 gezeigt ( A) auf die
Beule auf den hinteren Deckel ( B). Nun den vorderen Schutzkorb in den Befestigungshaken
einführen und die Haltekammern am hinteren Schutzkorb schließen. Die
Befestigungsschraube (20) durch die Bohrungen der Schutzkörbe stoßen und mit der
dazugehörigen Sechskantmutter sichern.
HINWEIS: Verwenden Sie ausschliesslich vom Hersteller empfohlene Original-Zubehör.
HINWEIS: Prüfen Sie vor dem ersten Betrieb, dass das Gerät richtig montiert ist.
GERÄTEÜBERSICHT
1. Motorblock, 2. Schraube, 3. Hinteres Gitter, 4. Schraube, 5. Rotorblatt, 6. Mutter
7. Vorderes Gitter
