63
Ru
• Выберите источник входа на телевизоре в зависимости от
разъема, к которому подключен выход рекордера DVD/HDD
(DVR); для вышеприведенного примера подключения
выберите разъем “ВХОД 2”.
• Когда будут завершены вышеописанные подключения и
настройки, можно будет пользоваться воспроизведением с
временным сдвигом на рекордере DVD/HDD (DVR). Можно
также выбрать двухэкранный режим или режим “кадр в кадре”
для просмотра изображений из источника входа DTV и
внешнего источника (“ВХОД 2” для вышеописанного примера
подключения), к которому подключен выход рекордера.
Примечание
• Некоторые рекордеры DVD/HDD (цифровые
видеомагнитофоны) могут не поддерживать воспроизведения
со сдвигом во времени. Обратитесь к руководству по
эксплуатации используемого рекордера.
• Для получения подробной информации о процедурах
подключения и настройки см. руководство по эксплуатации
рекордера DVD/HDD (цифрового видеомагнитофона).
Переключение выхода SCART
Выход видео и аудиосигналов из источников Вход 2 и Вход 3
аналогичен используемому для вывода на дисплей текущего
изображения. Тем не менее, можно изменить настройку таким
образом, чтобы сигналы DTV/спутникового ТВ всегда выводились
независимо от вывода на экран текущего изображения.
1 Нажмите HOME MENU.
2 Выберите “Установка” (/, затем ENTER).
3 Выберите “Установка системы” (Настройка системы)
(/, затем ENTER).
4 Выберите пункт меню “Выход SCART” (/, затем
ENTER).
5 Выберите желаемое значение параметра (/, затем
ENTER).
6 Нажмите HOME MENU для выхода из меню.
Примечание
• Следующие операции имеют более высокий приоритет над
вышеуказанными настройками:
• Предварительная установка программы DTV/спутниковго
ТВ на запись
• Выполнение WYSIWYR (страница 62)
• В режиме аналогового ТВ, сигнал не выводится, даже если
выбран “Привязка к DTV/SAT” для “Выход SCART”.
• При отображения экрана Домашней мультимедийной галереи
сигнал не выводится, даже если выбран “Привязка к DTV/SAT”
для “Выход SCART”.

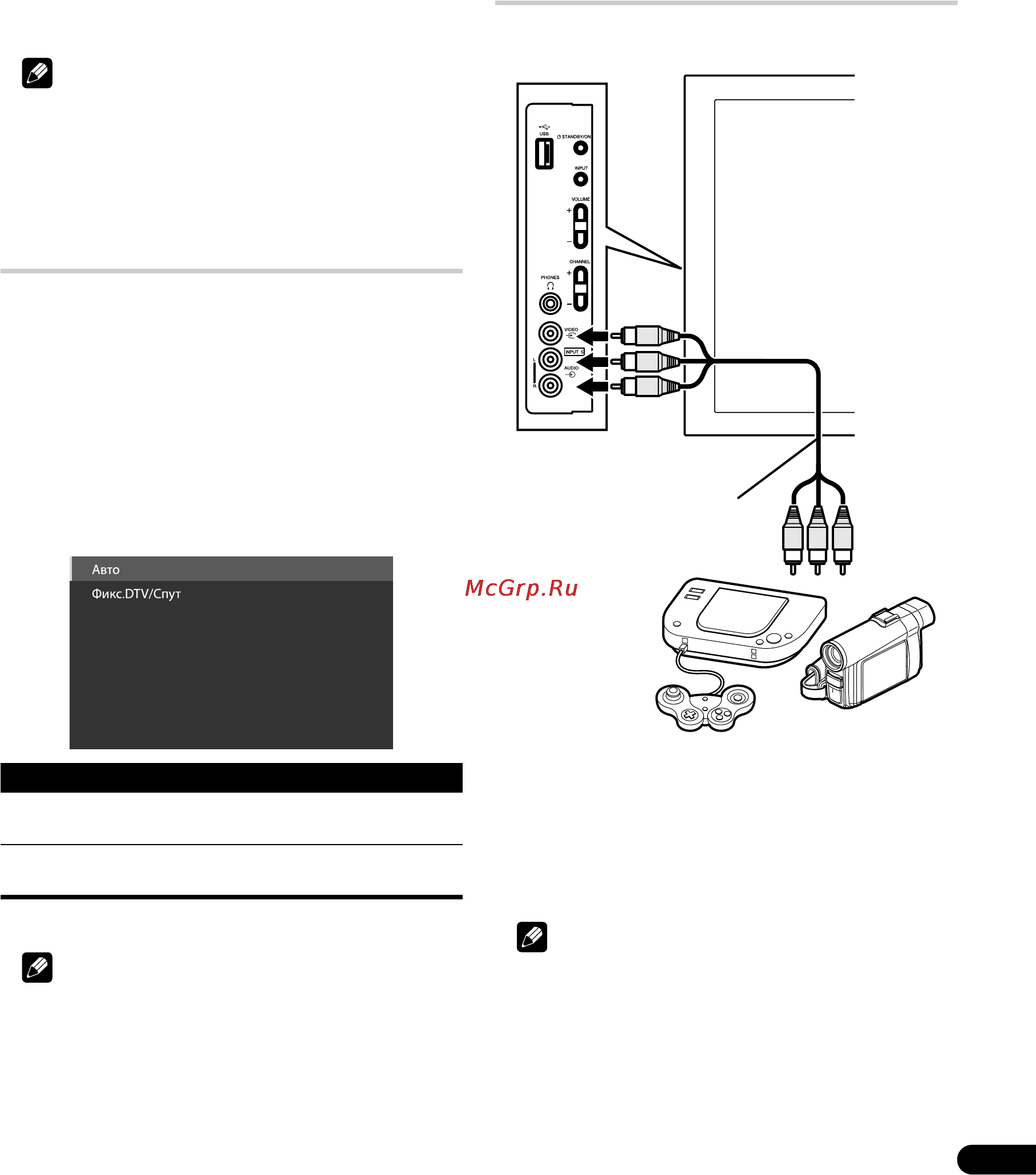

Подключение игровой приставки или
видеокамеры
Для подключения игровой приставки, видеокамеры или другого
аудиовизуального оборудования используйте разъемы INPUT 5.
Просмотр изображений с игровой приставки
или видеокамеры
Для просмотра изображения, поступающего с игровой приставки
или видеокамеры, нажмите кнопку INPUT 5 на пульте
дистанционного управления или кнопку INPUT на телевизоре с
плоским экраном и выберите “ВХОД 5”.
Примечание
• Подключайте внешнее оборудование только к тем разъемам,
которые будут фактически использоваться.
Пункт Описание
Авто (по
умолчанию)
Выводит видео и аудиосигналы, поступающие от
выбранного источника входа
Установлен
на DTV/SAT
Всегда выводит сигналы DTV/спутникового ТВ
Аудио/Видео
кабель
Игровоя консоль/камкордер
