Выполнение подключений HDMI Control
Чтобы изменить подключения телевизора с плоским экраном и
оборудования, которое поддерживает функции управления HDMI
или настройки в “Установ.упр. HDMI”, выполните следующие
действия:
1 Включите телевизор с плоским экраном и все подключенные
устройства.
2 Убедитесь в том, что установки в “Установка входа” для
“Установ.упр. HDMI” заданы правильно в соответствии с
подключенным оборудованием. Также подтвердите настройки,
относящиеся к управлению HDMI, для подключенных устройств.
3 Переключитесь на разъемы входа HDMI, к которым
подключено оборудование для того, чтобы проверить работу аудио
и видеоизображение на выходе.
4 Попробуйте выключить телевизор с плоским экраном, затем
снова включите его.
Подключение аудио/видео усилителя/DVD рекордера/
BD плеера
Подключение DVD рекордера
Примечание
• Максимальное количество устройств, которые могут быть
подключены и управляться с пульта дистанционного
управления телевизора с плоским экраном: рекордер x 2, плеер
x 2, аудио/видео система или HD AV конвертер x 1.
• При подключении аудио/видео системы или HD AV
конвертера, устанавливайте и подключайте его между
телевизором с плоским экраном и рекордером или плеером.
• Не подключайте аудио/видео систему, которая не
поддерживает функции HDMI Control между телевизором с
плоским экраном и рекордером/плеером, иначе функции
управления HDMI не будут работать должным образом.
• При подключении аудио/видео системы, которая не
поддерживает функции управления HDMI и плеера/рекордера,
который поддерживает функции управления HDMI к
телевизору с плоским экраном, подключите аудио/видео
систему к разъему DIGITAL OUT и AUDIO OUT на телевизоре
с помощью оптический цифрового кабеля и стерео
аудиокабеля, а рекордер/плеер подключите к разъему HDMI с
помощью гибкого HDMI кабеля (См. рис. на стр. 94). При
поступлении сигналов с разъемов HDMI, с разъемов DIGITAL
OUT не выводятся никакие сигналы.
• Функции управления HDMI могут не работать должным
образом, если используется кабель HDMI, не поддерживающий
HDMI спецификации.
T
W
T
W

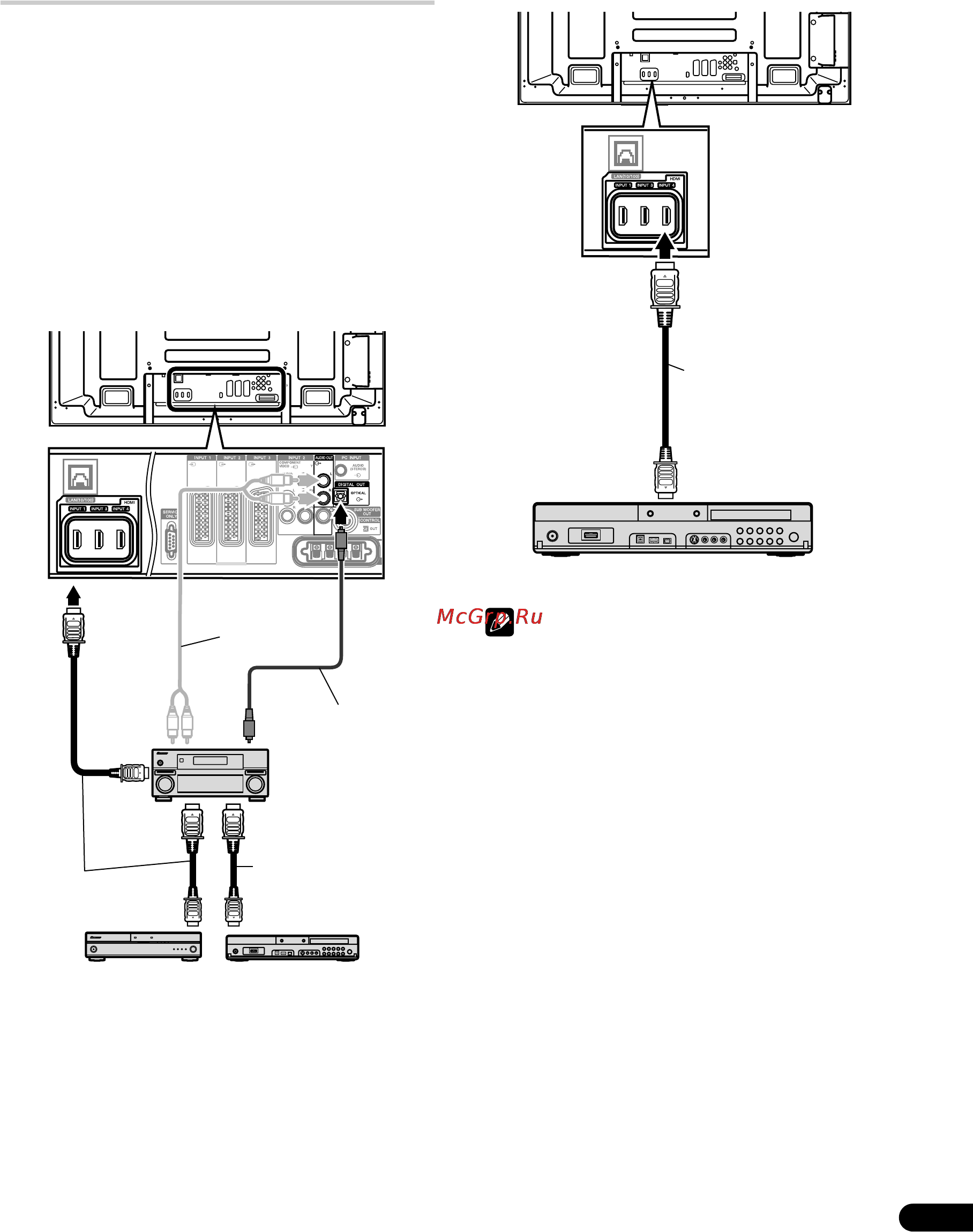

Вид сзади
Стерео
аудио
кабель
Оптический
цифровой кабель
AV усилитель
HDMI совместимый кабель
(HDMI кабель с
HDMI маркировкой)
HDMI совместимый
кабель
(HDMI кабель с
HDMI маркировкой)
BD плеер
DVD рекодер
T
W
T
W
Вид сзади
DVD рекодер
HDMI совместимый
кабель
(HDMI кабель с
HDMI маркировкой)
