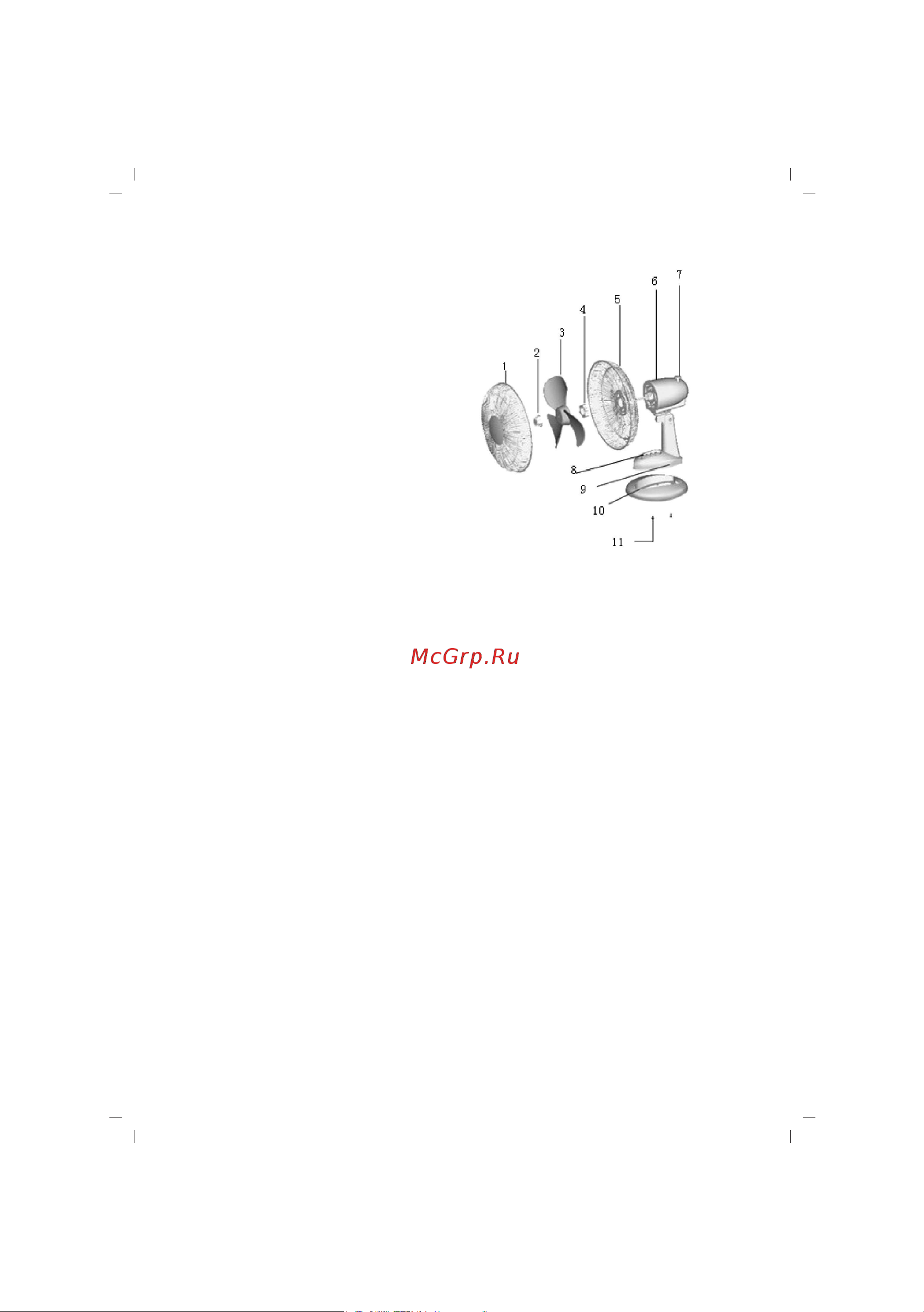

C‹HAZIN TANITIMI

1. Ön Kafes

2. Çevirici

3. Pervane

4. Kafes ba¤lama somunu

5. Arka Kafes

6. Motor Yuvas›

7. Sal›n›m dü¤mesi

8. Açma/Kapama dü¤mesi

9. Kilit Seti

10. Taban

11. Vida

TEKN‹K ÖZELL‹KLER‹

AC230V, 50Hz, 25W

D‹KKAT!!

Ürünün üzerinde bulunan iﬂaretlemelerde veya ürünle verilen di¤er bas›l›

dökümanlarda beyan edilen de¤erler, ilgili standartlara göre laboratuar ortam›nda

elde edilen de¤erlerdir.Bu de¤erler, ürünün kullan›m ve ortam ﬂartlar›na göre

de¤iﬂebilir.

C‹HAZIN KULLANIMI

• Ba¤lantı veya Montajın Nasıl Yapılaca¤ını Gösterir ﬁema ile Ba¤lantı veya Montajın

Kimin Tarafından Yapılaca¤ına (tüketici, yetkili servis) iliﬂkin bilgiler

1. Pervane eviriciyi motor milinden ay›rmak için vidalar› sökün

2. Kafes ba¤lama somununu motor yuvas›n›n önünden ay›rmak için vidalar› sökün

3. Arka kafesi tutma yeri en üstte olacak ﬂekilde motor yuvas›n›n ön taraf›na karﬂ›

konumland›r›n, motor yuvas› üzerindeki yerleﬂtirme milinin kafesteki deliklerce do¤ru

biçimde kavrand›¤›ndan emin olun.

4. Kafes ba¤lama somununu motor yuvas› üzerindeki ç›k›nt›l› vida yivine s›k›ca vidalay›n,

s›k›ca vidalad›¤›n›zdan emin olun.

5. Motor milindeki PVC k›l›f› ç›kar›n

6. Pervanenin arkas›ndaki boﬂluktan tahrik pimi geçecek ﬂekilde pervaneyi motor milini

üzerine koyun.

7. Çeviriciyi motor mili üzerine vidalay›n ve pervanenin önüne karﬂ› s›k›ca s›k›laﬂt›r›n.

8. Ön kafesi ç›k›nt›lardaki delikler vida somununu ve c›vatas›n› ayn› hizada kabul edecek

biçimde arka kafesin üzerine getirin. C›vatay› deli¤in içine tak›n›z ve somun üzerinde

vidalay›n›z. Bu aﬂamada tam s›k›laﬂt›rmay›n›z.

9. Kafes tutma klipslerini kafes üzerindeki ç›k›nt›larla do¤ruca kavrand›¤›ndan emin

olacak ﬂekilde kafesi hareket ettirin

10. Kafesin göbe¤inden geçen küçük somun ve c›vatay› tamam›yla s›k›laﬂt›r›n.
