ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ
Все основные разъемы видеокамеры изображены на рисунке 1.

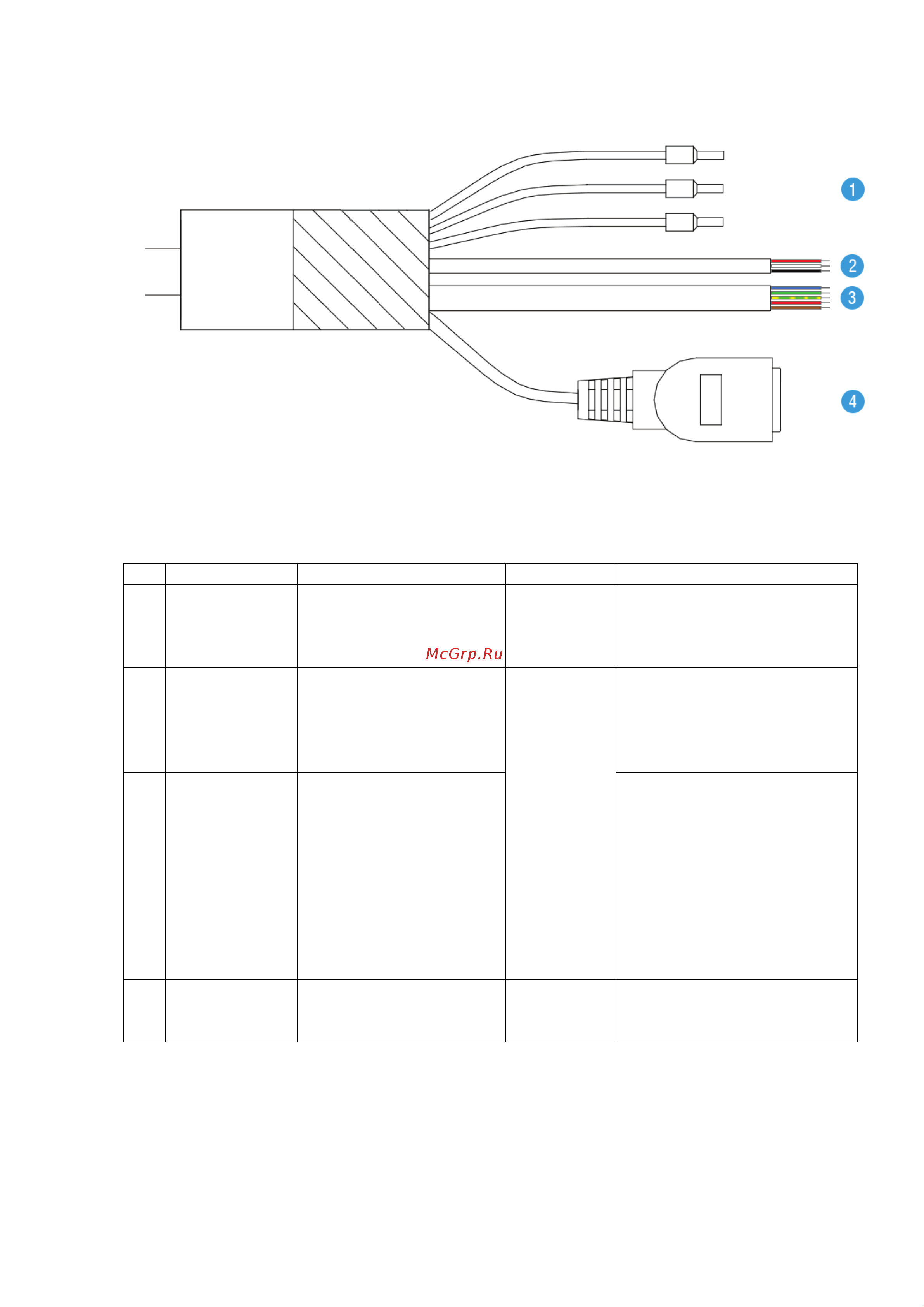

Рисунок 1 Разъемы видеокамеры
Таблица 1
№
Наименование
Назначение
Тип
Функция
1 AC 24V
Подключение источника
электропитания
Клеммная
колодка
Электропитание устройства
Черный, красный – AC 24 В
Желто-зеленый – заземление
(GND)
2 Аудио
Подключение
приемника/передатчика
аудиосигнала
Клеммная
колодка с
зажимом
Прием/передача
аудиосигнала
Чёрный: Audio_GND
Белый: Audio_IN
Красный: Audio_OUT
3
Тревожный
вход/выход
Подключение
приемника/передатчика
тревожного сигнала
Прием тревожного сигнала
Красный: Alarm_IN1
Коричневый:
Alarm_IN2
Синий:
Alarm_OUT1
Зелёный:
Alarm_COM1
Желто-зеленый:
Alarm _GND
4 LAN
Подключение Ethernet-
кабеля
Под
коннектор
8P8C (RJ45)
Передача данных, передача
электропитания по
технологии PoE
