ГРОЗОЗАЩИТА

Данная серия скоростных купольных камер адаптирована к системе защиты от грозы TVS.

Технология эффективно предотвращает повреждения от различных импульсных значений

напряжения до 6000 В, т.о. обеспечивается защита от грозы или скачка напряжения. Необходимо

соблюдение мер безопасности при монтаже камеры на открытом пространстве.

− Расстояние до высоковольтных объектов должно быть больше 50 м.

− Кабель вне помещения должен прокладываться под навесом по мере возможности.

− Для прокладки в земле кабель должен прокладываться в металлической трубке.

Прокладка без металлического уплотнения запрещена.

− Рядом с высоковольтными объектами (такие как трансформаторные подстанции)

необходима установка дополнительных грозозащитных устройств и громоотводов.

− Грозозащита и заземление внешних устройств и кабелей должны быть объединены

в общую систему грозозащиты, соответствующую принятым стандартам и нормативам.

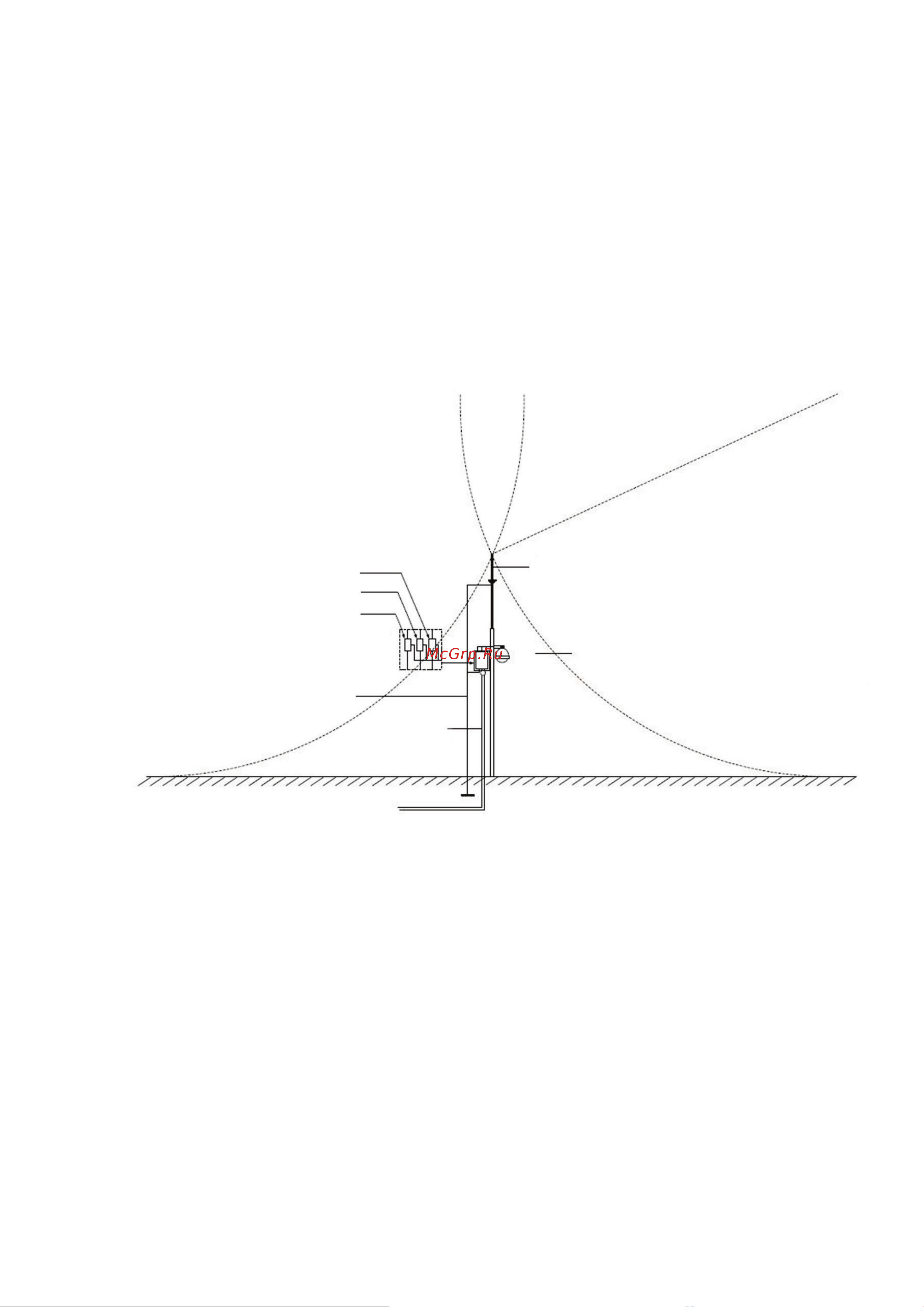

Примерная схема подключения заземления приведена на рисунке 4.

Рисунок 4

Громоотвод

Радиус: 60 м

Защитная

стальная труба

Заземляющий кабель с

сопротивлением менее 4 Ом

Громоотвод видео

Громоотвод соединительного кабеля

Громоотвод кабеля питания

Видеокамера должна быть установлена в

пределе обеих дуг, радиус которого

составляет 60 м, соединяющего верхнюю

часть громоотвода и заземления.
