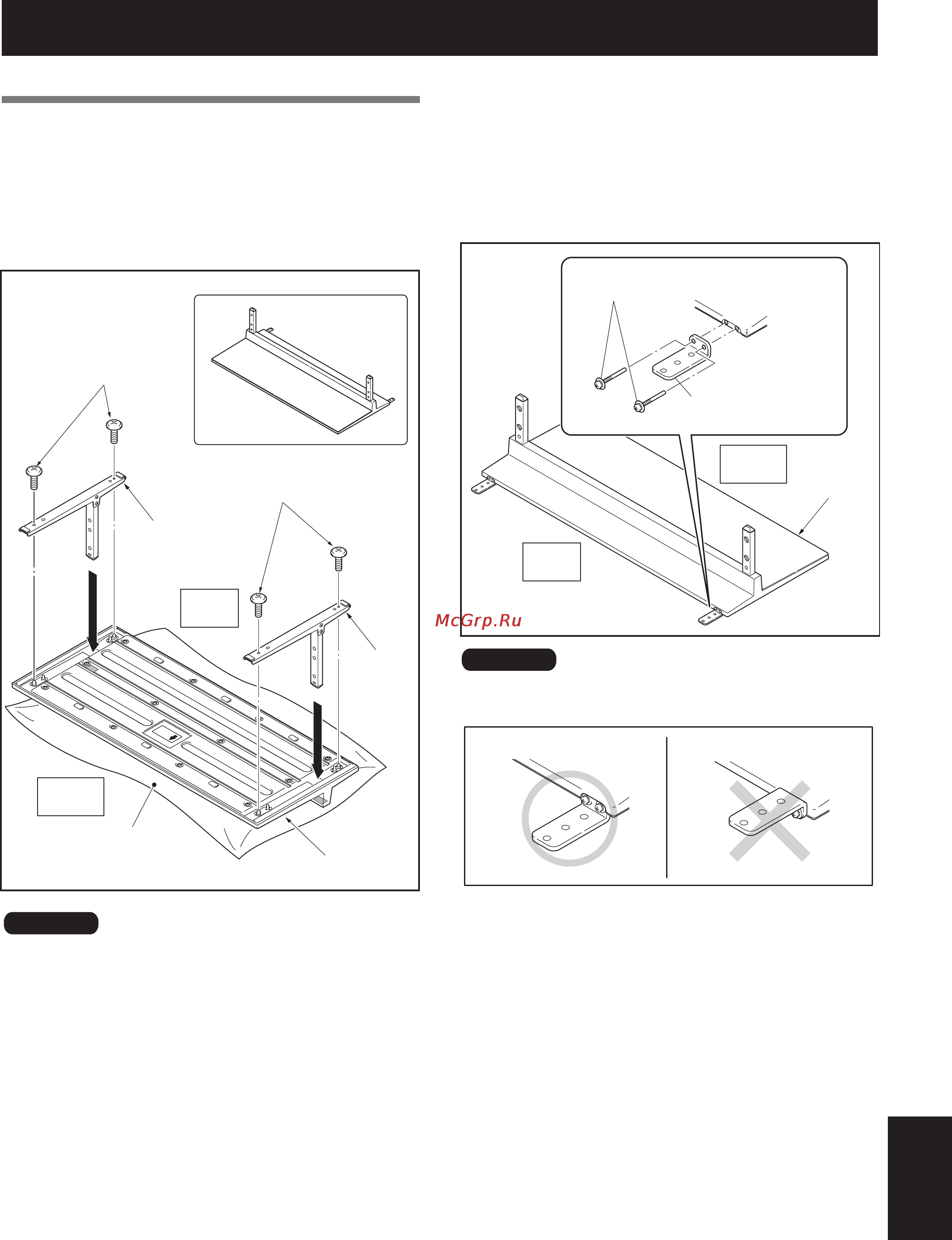

Порядок сборки
1
Переверните основание так, чтобы его
нижняя часть была обращена вверх.
2
Вставьте в основание опорные стойки.
3
Затяните винты
➀
(4 мм × 10 мм:
серебристые) для фиксации опорных стоек.
Опорная
стойка
Ткань
Винты
�
�
�
(4 мм × 10 мм: серебристые)
Основание
Задняя
сторона
Столик-подставка
в комплекте
Винты
�
�
�
(4 мм × 10 мм: серебристые)
Передняя
сторона
Опорная стойка
Внимание
Собирайте столик-подставку с помощью мягкой простыни,
подложенной под основание. Если перед сборкой не
расстелить простынь, то можно поцарапать лицевую
поверхность основания.
Сборка столика-подставки
4
После сборки столика-подставки
подсоедините металлические фитинги
для предотвращения падения с помощью
установочных винтов
➂
(M4 × 35 мм:
черные).
Задняя
сторона
Передняя
сторона
Металлический фитинг для
предотвращения падения
Основание
Установочные винты
�
�
(M4 × 35 мм: черный)
Внимание
Убедитесь, что не подсоединяете металлические фитинги
для предотвращения падения в обратном положении.
<Неправильное подсоединение>
<Правильное подсоединение>
