Эта деталь предотвращает отражение света от кабелей,
присоединенных к задней стороне дисплея и телевизора
Pioneer, на основание.
Внимание
Подсоедините ее после фиксации основания на ровной,
устойчивой поверхности.
Подкладка
Задняя
сторона
Передняя
сторона
Основание

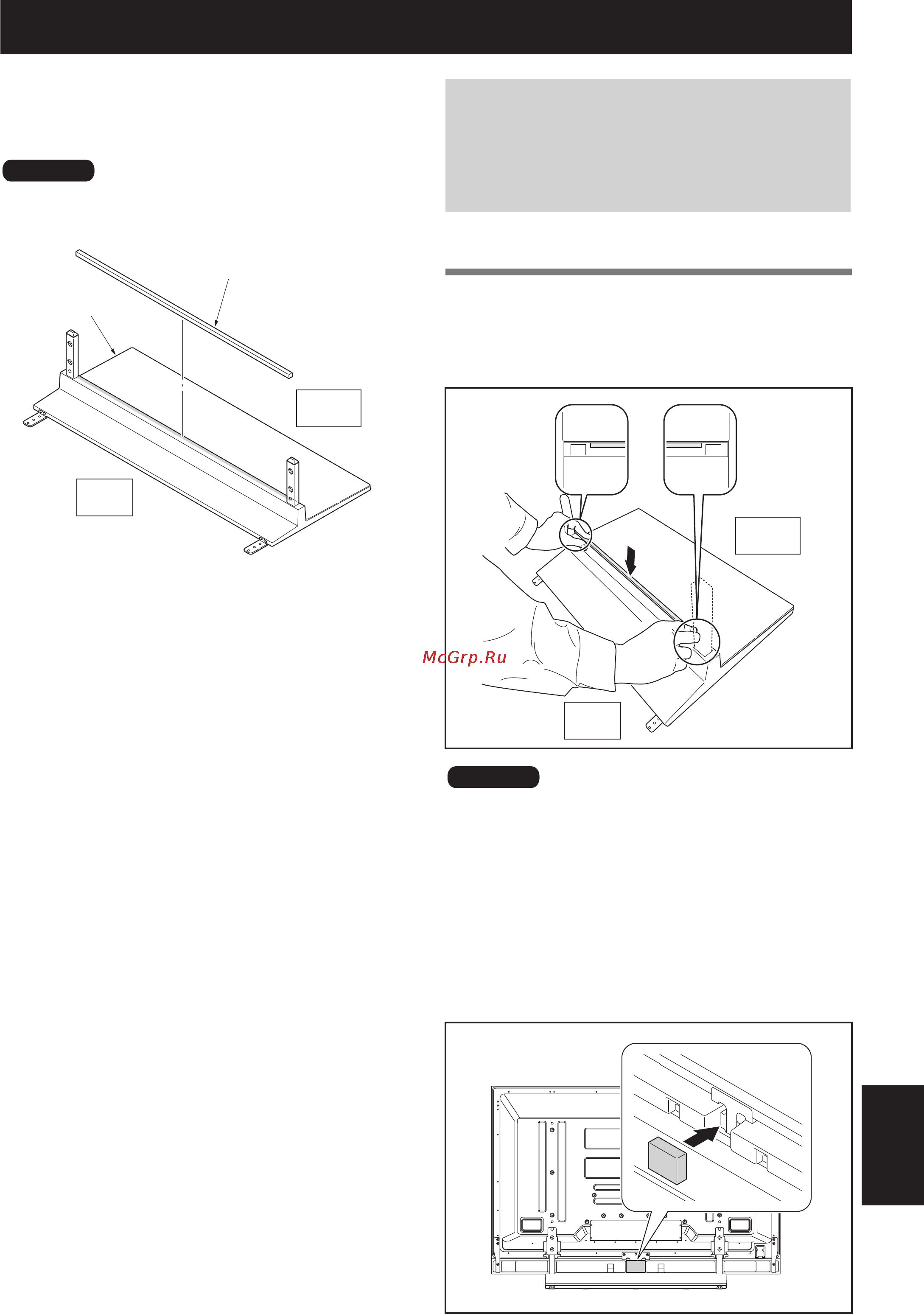

Подсоединение подкладки
В случае KRP-600P / KRP-600M
(с установленными боковыми
громкоговорителями) / PDP-LX6090 /
P
D
P-LX6090H (с установленными
нижними громкоговорителями)
Порядок подсоединения
1
Снимите одну сторону двухсторонней
клеящей ленты на подкладке и
подсоедините подкладку в положении,
показанном на схеме ниже.
Задняя
сторона
Передняя
сторона
Внимание
• Будьте внимательны, чтобы подкладка не попала на
установочные отверстия опорных стоек.
• Зафиксируйте ее на месте, чтобы не было никаких
зазоров. При наличии зазора подкладка может
отделиться.
2
После присоединения телевизора Pioneer
к столику-подставке подсоедините
светозащитную накладку в положении,
показанном на схеме ниже (только PDP-
LX6090 / PDP-LX6090H).
