Инструкция «Быстрый старт»

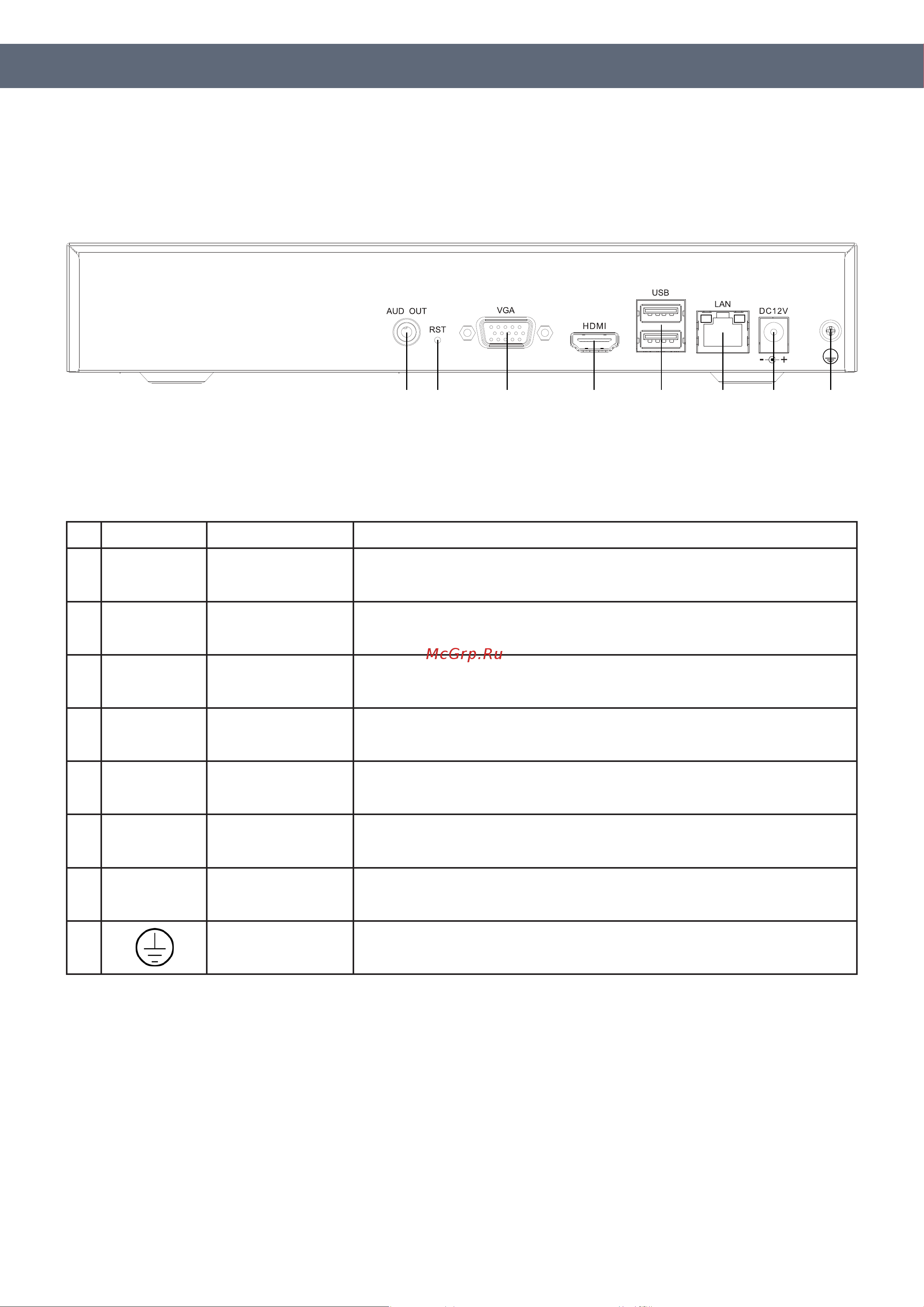

Описание разъемов задней панели видеорегистраторов RVi-1NR05120, RVi-1NR10120 и RVi-

1NR20180 приведено в таблице 2.

Внимание: компоновка и наличие дополнительных разъемов может различаться в зависи-

мости от модификации устройства.

Рисунок 2

Таблица 2

№ Символ Наименование Описание

1 AUD OUT Аудиовыход

Разъем для подключения устройства воспроизведения аудио

сигнала (RCA)

2 RST Reset Сброс устройства на заводские настройки

3 VGA Видеовыход Разъем для подключения монитора c интерфейсом VGA

4 HDMI Видеовыход Разъем для подключения монитора c интерфейсом HDMI

5 USB USB Разъем для подключения переносных накопителей и мыши

6 L AN Сетевой порт Разъем для подключения регистратора к сети

7 DC12V Электропитание Разъем для обеспечения электропитания DC 12V

8 Заземление Зажим для подключения заземляющего контакта

1 2 3 4 5 6 7 8
