Инструкция «Быстрый старт»

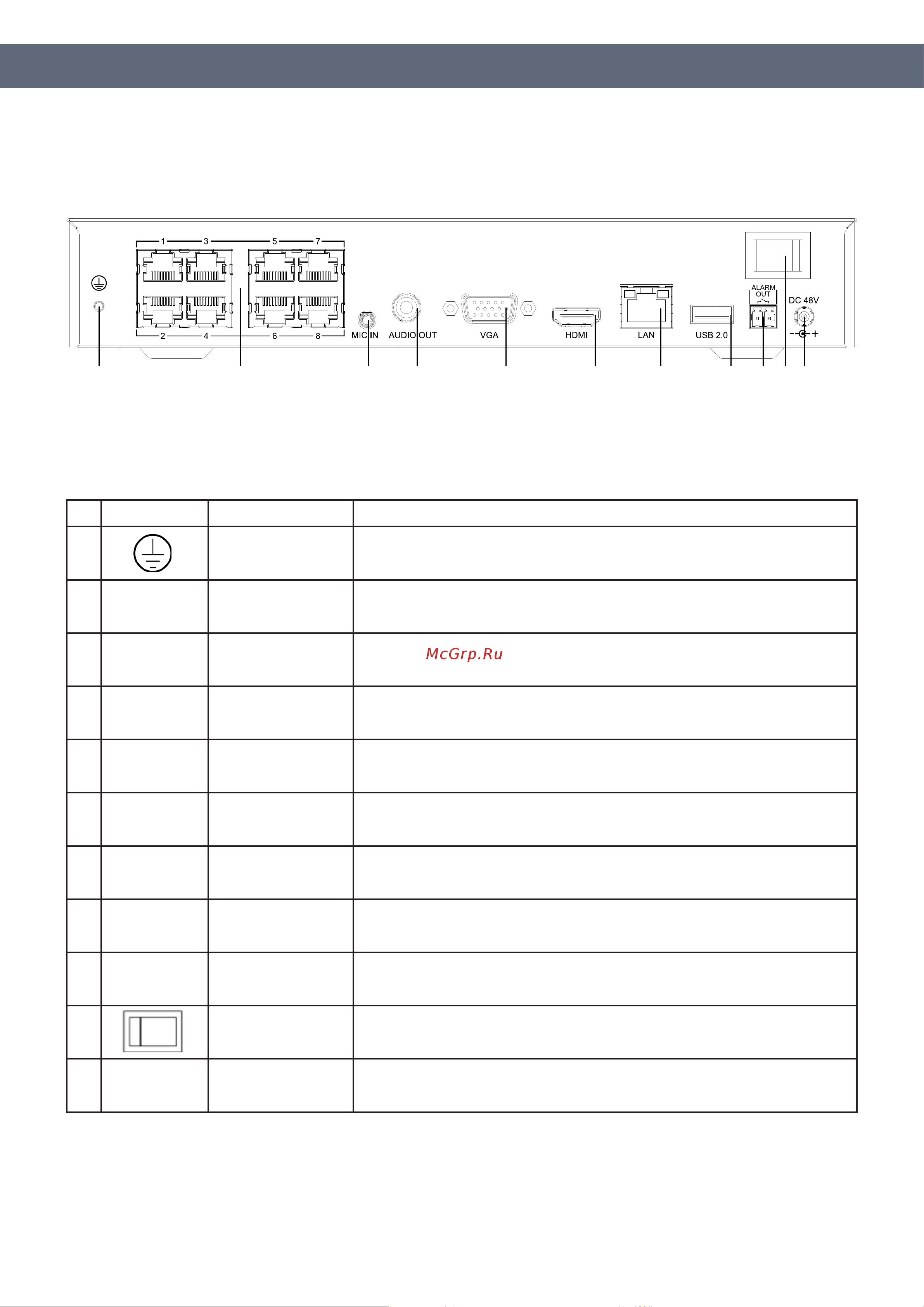

Описание разъемов задней панели видеорегистратора RVi-1NR10140-P приведено в таблице 4.

Внимание: компоновка и наличие дополнительных разъемов может различаться в зависи-

мости от модификации устройства.

Рисунок 4

Таблица 4

№ Символ Наименование Описание

1 Заземление Зажим для подключения заземляющего контакта

2 LAN/PoE

Сетевой порт/

PoE

Разъемы для подключения видеокамер с поддержкой PoE

3 MIC IN Аудиовход

Разъем для подключения устройства источника аудио сигнала

(3.5 мм Jack)

4 AUDIO OUT Аудиовыход

Разъем для подключения устройства воспроизведения аудио

сигнала (RCA)

5 VGA Видеовыход Разъем для подключения монитора c интерфейсом VGA

6 HDMI Видеовыход Разъем для подключения монитора c интерфейсом HDMI

7 L AN Сетевой порт Разъем для подключения регистратора к сети

8 USB 2.0 USB Разъем для подключения переносных накопителей и мыши

9 ALARM OUT

Тревожный

выход

Разъем выхода сигналов тревоги

Кнопка

электропитания

Включение/выключение электропитания устройства

11 DC 48V Электропитание Разъем для обеспечения электропитания DC 48V

1 2 3

4 5

6 7 8 10

119
