6
1 Электропривод мешалки
2 Блоки ТЭН-ов
3 Датчик сухого хода
4 Электромагнитный клапан заполнения пароводяной «рубашки»
5 Электромагнитный клапан заполнения варочного котла
6 Электромагнитный клапан для подключения слива излишка воды в канализацию
G3/4
7 Пробка слива воды из «рубашки»
8 Предохранительный клапан по давлению
9 Предохранительный клапан по разрежению
10 Датчик измерения температуры в «рубашке» котла
11 Подвод воды G1/2
12 Трубка подачи воды в варочный котел
13 Датчик измерения температуры «продукт»
14 Воронка
15 Ручка крана сброса давления с «рубашки» котла
16 Расходомер
17 Электроконтактный манометр

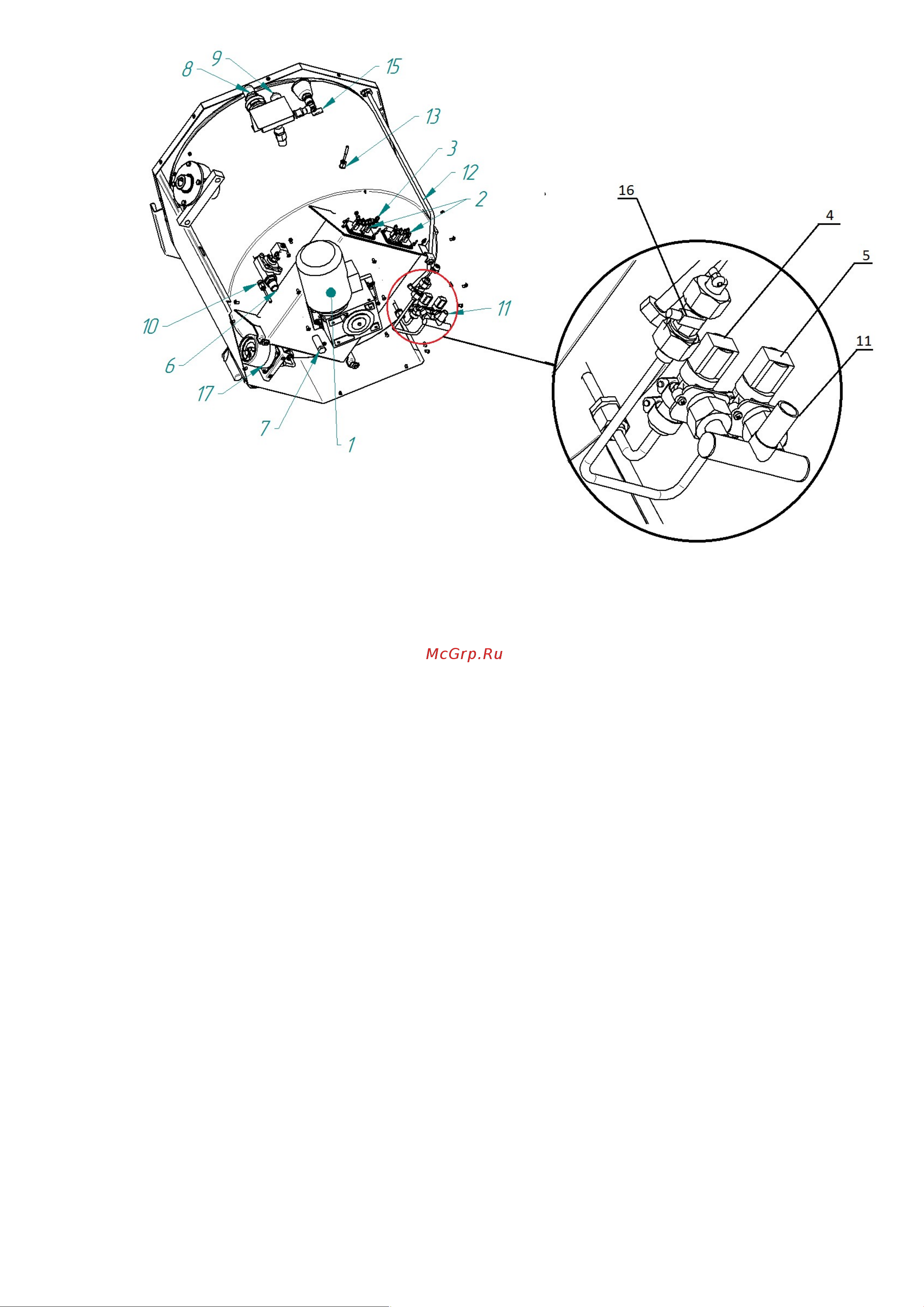

Рис. 2 Устройство варочного котла
