 Parti di ricambio consigliate / Recommended spare parts

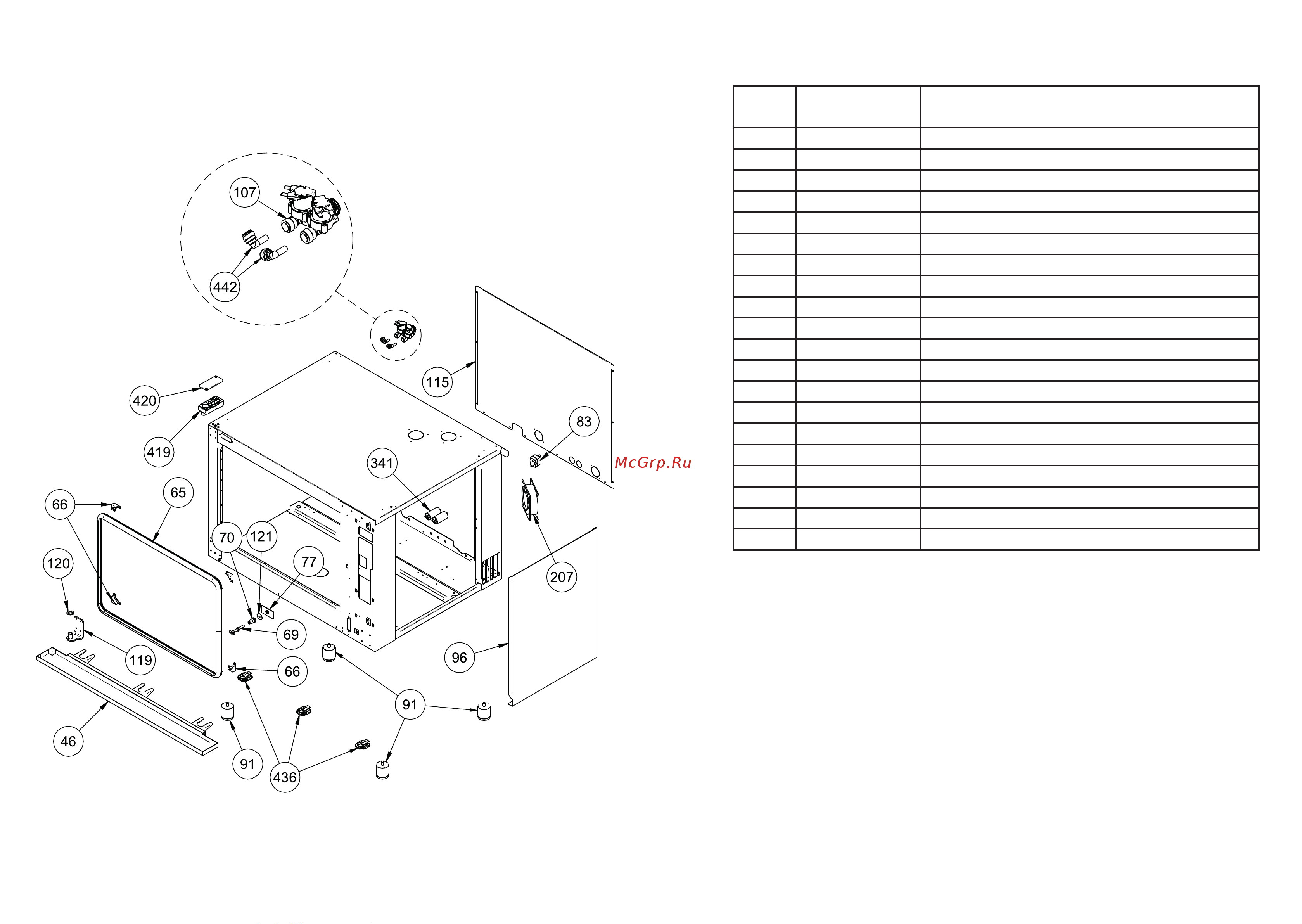

Esploso mantello esterno 4T / 4T external covers exploded view Lista ricambi / Spare parts list



IL CODICE VARIA A SECONDA DELLA VERSIONE, COMUNICARE NUMERO DI SERIE

PART NUMBER ACCORDING TO UNIT VERSION, PLEASE COMMUNICATE THE SERIAL NUMBER

Parte n°

Part n°

Codice / Code Descrizione / Description

46 85VAS00001 VASCHETTA RACCOGLI CONDENSA / Condensing tray





GUARNIZIONE PORTA / Door gasket

66 040ANG00002 SUPPORTO GUARNIZIONE / Gasket support

69 60NASAI001 NASELLO PORTA / Door lock

70 60PERAI003 PERNO NASELLO / Door lock pivot

77 85PIA00002 PIASTRINA NASELLO / Door lock plate



83 020TER00007 TERMOSTATO SICUREZZA / Safety thermostat

91 50PIEAI002 PIEDINI / Feets

96 10FIAA10SDX193 FIANCO LATERALE DESTRO / Righ side panel

107 020ELE0002 ELETTROVALVOLA / Solenoid valve

115 10SCE00017 PANNELLO POSTERIORE / Rear panel

119 85CER00008 CERNIERA INFERIORE / Bottom hinge

120 10PIAA20NAA010 ANELLO SPESSORAMENTO PORTA / Door spacer ring

121 10PIAA10SAA013 PIASTRINA NASELLO / Door lock plate



207 020MOT0009 VENTILATORE POSTERIORE / Rear fan



341



CONDENSATORE / Capacitor

419 40CER00001 CERNIERA SUPERIORE / Top hinge

420 40CER00002 COPERCHIO CERNIERA SUPERIORE / Top hinge cover

436 40DIS00011 AGGANCIO VASCHETTA / Tray support

442 40RAC00029 RACCORDO A GOMITO CON CODOLO / Elbow tting with tang
