Apach AP5T [5/6] Esploso mantello esterno 4t 5t 4t 5t external covers exploded view lista ricambi spare parts list

20 21

 Parti di ricambio consigliate / Recommended spare parts

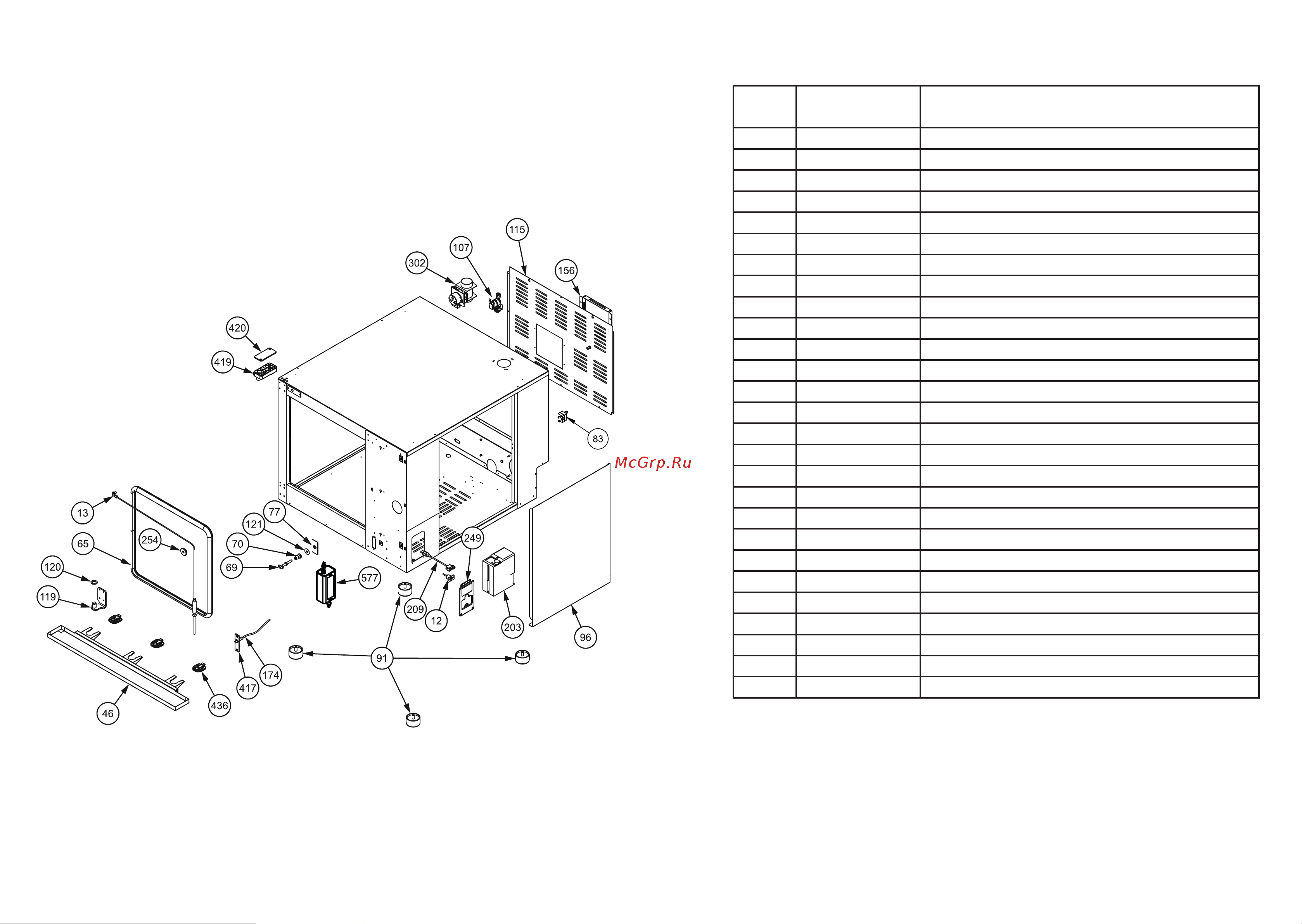

Esploso mantello esterno 4T-5T / 4T-5T external covers exploded view

Lista ricambi / Spare parts list



IL CODICE VARIA A SECONDA DELLA VERSIONE, COMUNICARE NUMERO DI SERIE

PART NUMBER ACCORDING TO UNIT VERSION, PLEASE COMMUNICATE THE SERIAL NUMBER

Parte n°

Part n°

Codice / Code Descrizione / Description

12 020CNT0001 CONNETTORE SONDA2 / Probe2 connector

13 020SON0009 SONDA AL CUORE / Core probe

46 85VAS00002 VASCHETTA RACCOGLI CONDENSA / Condensing tray





GUARNIZIONE PORTA / Door gasket

69 60NASAI001 NASELLO PORTA / Door lock

70 60PERAI003 PERNO NASELLO / Door lock pivot

77 85PIA00002 PIASTRINA NASELLO / Door lock plate



83 020TER00007 TERMOSTATO SICUREZZA / Safety thermostat

91 50PIEPL001 PIEDINI / Feets

96 10FIAA10SDX193 FIANCO LATERALE DESTRO / Righ side panel

107 020ELE0001 ELETTROVALVOLA / Solenoid valve

115 10SCE00036 PANNELLO POSTERIORE / Rear panel

119 85CER00008 CERNIERA INFERIORE / Bottom hinge

120 10PIAA20NAA010 ANELLO SPESSORAMENTO PORTA / Door spacer ring

121 10PIAA10SAA013 PIASTRINA NASELLO / Door lock plate

156 10SCNA10SAA070 COPERTURA POSTERIORE MOTORE / Motor rear cover

174 20SNS00006 SENSORE MAGNETICO PORTA / Door magnetic sensor



203 020INV0001 INVERTER / Inverter



209 180CAV009 CAVO USB / USB cable

249 040SCA00001 SCATOLA CONNESSIONI / Connection box

254 040BOC00009 BOCCOLA SONDA AL CUORE / Core probe bushing

302 60VAPVA001 VALVOLA VAPORE CAMINO / Chimney vapor valve

417 40DIS00014 PIASTRINA SENSORE MAGNETICO / Magnetic sensor plate

419 40CER00001 CERNIERA SUPERIORE / Top hinge

420 40CER00002 COPERCHIO CERNIERA SUPERIORE / Top hinge cover

436 40DIS00011 AGGANCIO VASCHETTA / Tray support

577 20ALM00004 ALIMENTATORE STABILIZZATO / Stabilized power supply
