Р у с с к и й |

Устройство должно подключаться непосредственно к сети электроснабжения, и должно

с самого начала иметь доступный выключатель (рубильник), установленный согласно

местным, государственным и международным стандартам, действующим в месте

установки устройства. Выключатель (рубильник) должен обеспечивать полное

разъединение контактов и полное отключение при перенапряжении третьей категории,

в соответствии с нормами установки.

Правильное заземление является обязательным, и провод заземления не должен быть

задействован в рубильнике.

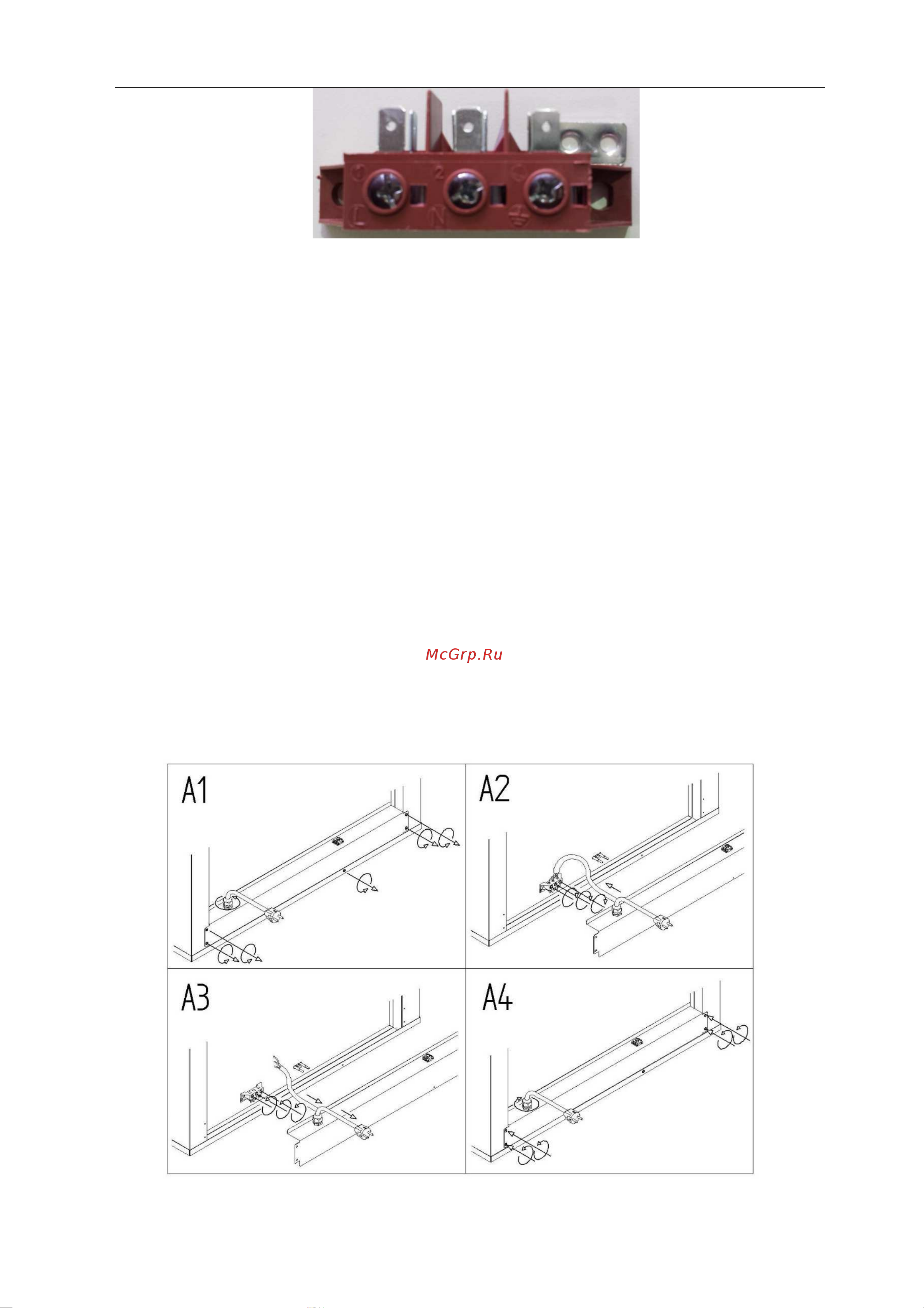

ПОДКЛЮЧЕНИЕ КАБЕЛЯ

Для присоединения электрического провода к колодке с зажимами:

• (A1) Ослабить наконечники кабельной муфты и вскрыть нижнюю часть задней

панели камеры, ослабив болты.

• (A2) Провести кабель через кабельную муфту.

• (A3) Присоединить кабель с напряжением к колодке с зажимами, согласно схеме

на шильде на задней панели устройства. Подключать, строго следуя указаниям,

вставить медный мост и электрический кабель вместе под болтами, в сторону закрутки,

так, чтобы кабель и мост крепко зафиксировались при затягивании болта. Тип кабеля,

который должен быть использован (HO7RN-F), указан на шильде для каждого

подключения, а также сечение провода напряжения в мм².

• (A4) Вернуть на место нижнюю часть задней стороны расстоечной камеры,

затянуть болты и зафиксировать кабель, затянув наконечник кабельной муфты.

----------------------------------------------------------------------------------------------------------------------------
