Apach APE8ADS [7/12] Р у с с к и й 7

Р у с с к и й |

• (A2) Ослабить винты зажима и провести через них проводники кабеля. Вытащить

старый кабель из муфты кабеля.

• (A3) Провести новый кабель через кабельную муфту. Присоединить проводники

нового кабеля согласно схеме подключения на нижней части задней панели камеры.

Подключать, строго следуя указаниям, вставить медный мост и электрический кабель

вместе под болтами, в сторону закрутки, так, чтобы кабель и мост крепко

зафиксировались при затягивании болта. Тип используемого кабеля (HO7RN-F) показан

на шильде у каждого соединения, а также сечение напряжения в мм².

• (A4) Закрыть нижнюю часть задней панели камеры, затянуть болты и

зафиксировать кабель, затянув наконечник кабельной муфты.

Все соединения должны быть туго затянуты перед подключением камеры к сети

электроснабжения.

ВНИМАНИЕ: неправильное подключение может привести к перегреву клеммной

колодки, а затем к взрыву и поражению электрическим током.

Убедиться, что между проводами под напряжением и проводом заземления нет

статического напряжения. Проверить электропроводимость концевых выключателей

внешнего кожуха и провода заземления сети электроснабжения. Рекомендуется

использовать мультитестер при проведении подобных действий.

Устройство должно быть подключено к сети электроснабжения при помощи кабеля

H07RN-F.

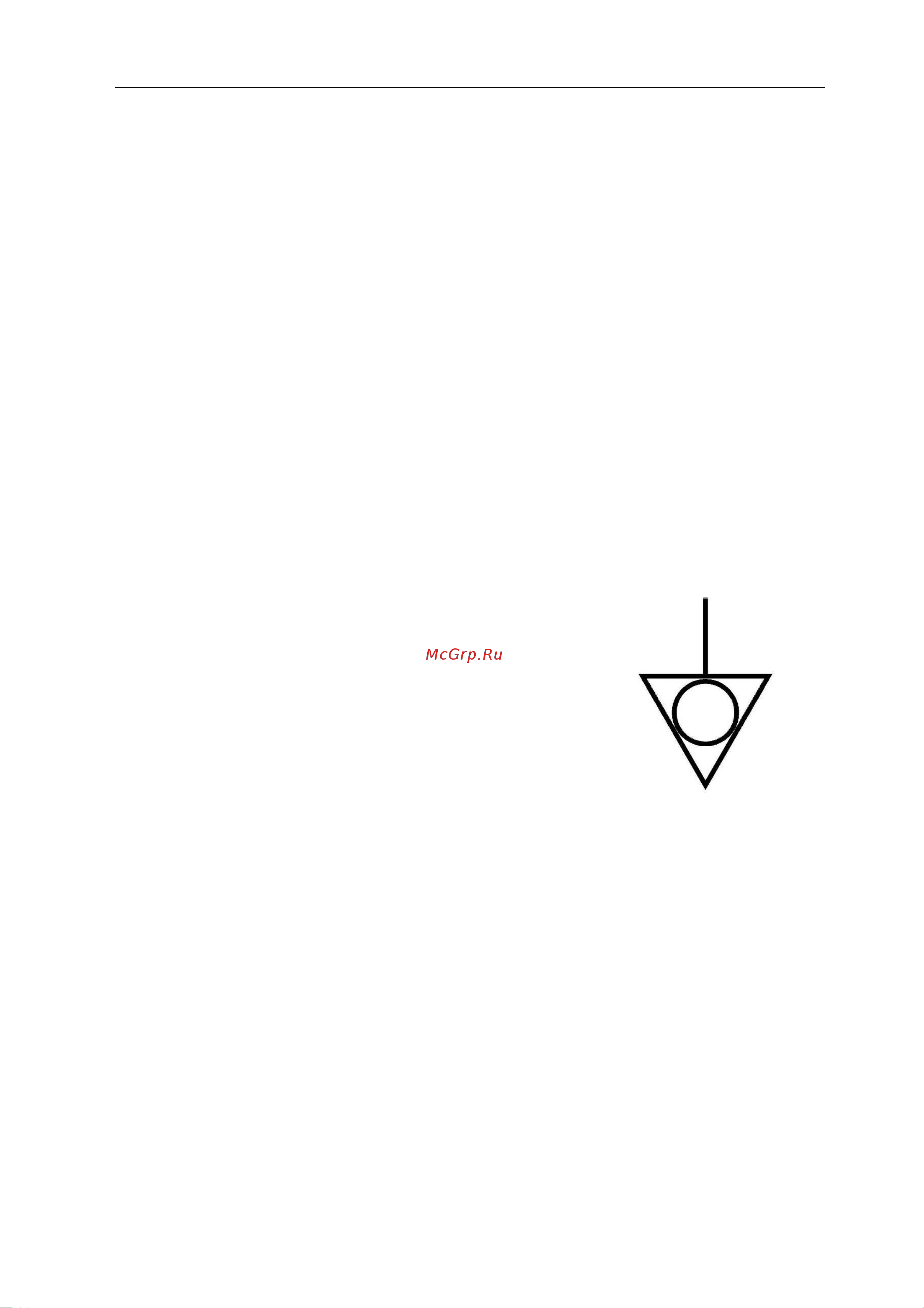

ЭКВИПОТЕНЦИАЛЬНОЕ СОЕДИНЕНИЕ

Это соединение происходит между различными

устройствами при помощи клеммы, показанной на рисунке.

Эта клемма позволяет соединять желтый/зеленый кабель

сечением между 2.5 и 10 мм².

Устройство должно включаться в эквипотенциальную

систему, эффективность которой должна быть

подтверждена, согласно нормам действующего

законодательства.
