Page 2
Rev . 03 - 1 2/ 03 / 201 9
GM 600

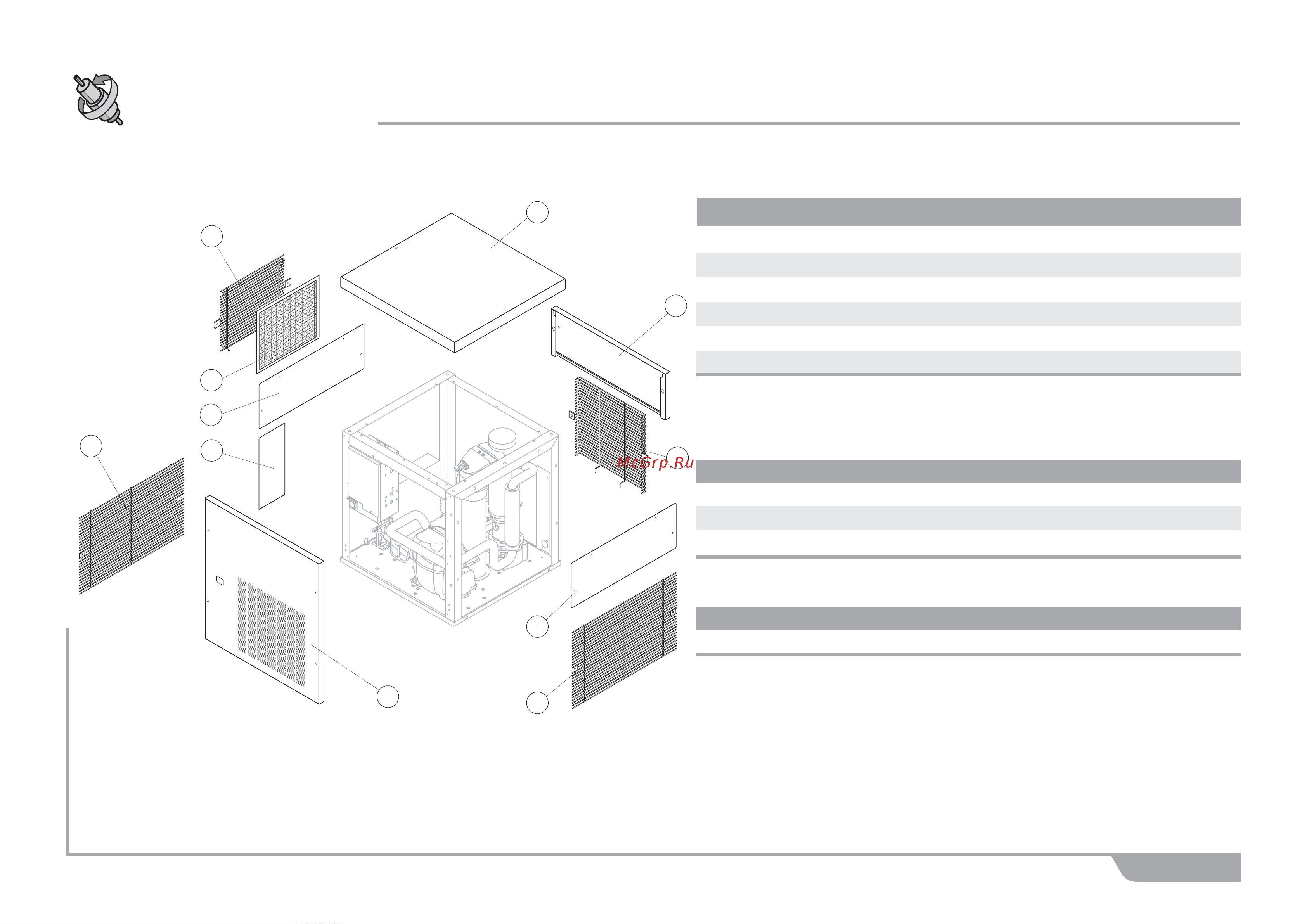

SHELL ASSY
1
1
2
2
3
3
4
4
5
5
6
6
9
9
4
4
10
10
8
8
7
7
1 Top 221518
2 Back Panel 221513
3 Back Grill D12091
4 Side Panel 221515
5 Right Side Grill D12092
6 Front Panel 221511
Ref. Spare Description Code
Ref. Spare Description Code
Parts for Air-Cooled Version Only
Common Parts
7 Lower Left Side Panel 221517
8* Filter 18246
9 Left Side Grill D12093
Ref. Spare Description Code
Parts for Water-Cooled Version Only
10 Left Side Grill D12092
