Page 4
Rev . 03 - 1 2/ 03 / 201 9
GM 600

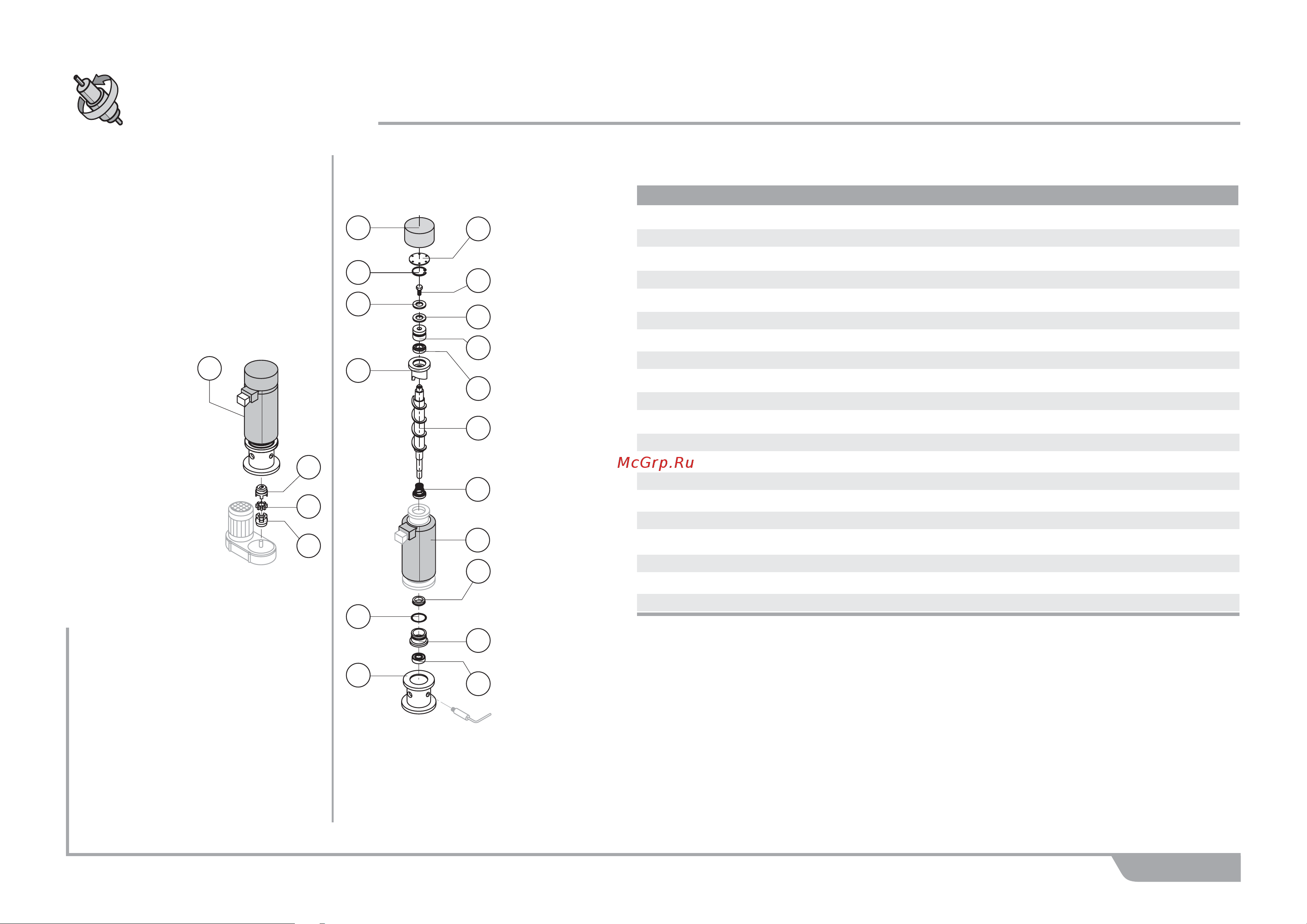

EVAPORATOR
Ref. Spare Description Code
1 Insulating Cap 18167
2 Closing Disk 22649
3 Seeger 20116
4 Stainless Steel Screw 20664
5 Shimming Disk 22829
6 Self-Lubricating Disk 20639
7 Stainless Steel Thrust Bearing 20685
8 OR Gasket 4137 20689
9 Ice Breaker 201233
10 Auger 20684
11 Ceramic Seal 20633
13 OR Gasket 3218 NBR 20655
14 Reduction Ring 20659
15 Stainless Steel Bearing 20112
16 Flange 20644
18 Semi-Joint Upper D20654
19 Vibration-Damping Elastomer 20494
20 Semi-Joint Lower D20493
22 Evaporator Assy C11114
23 Insulating Cap 18182
22
22
18
18
19
19
20
20
1
1
11
11
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
11
11
13
13
14
14
15
15
16
16
10
10
23
23
