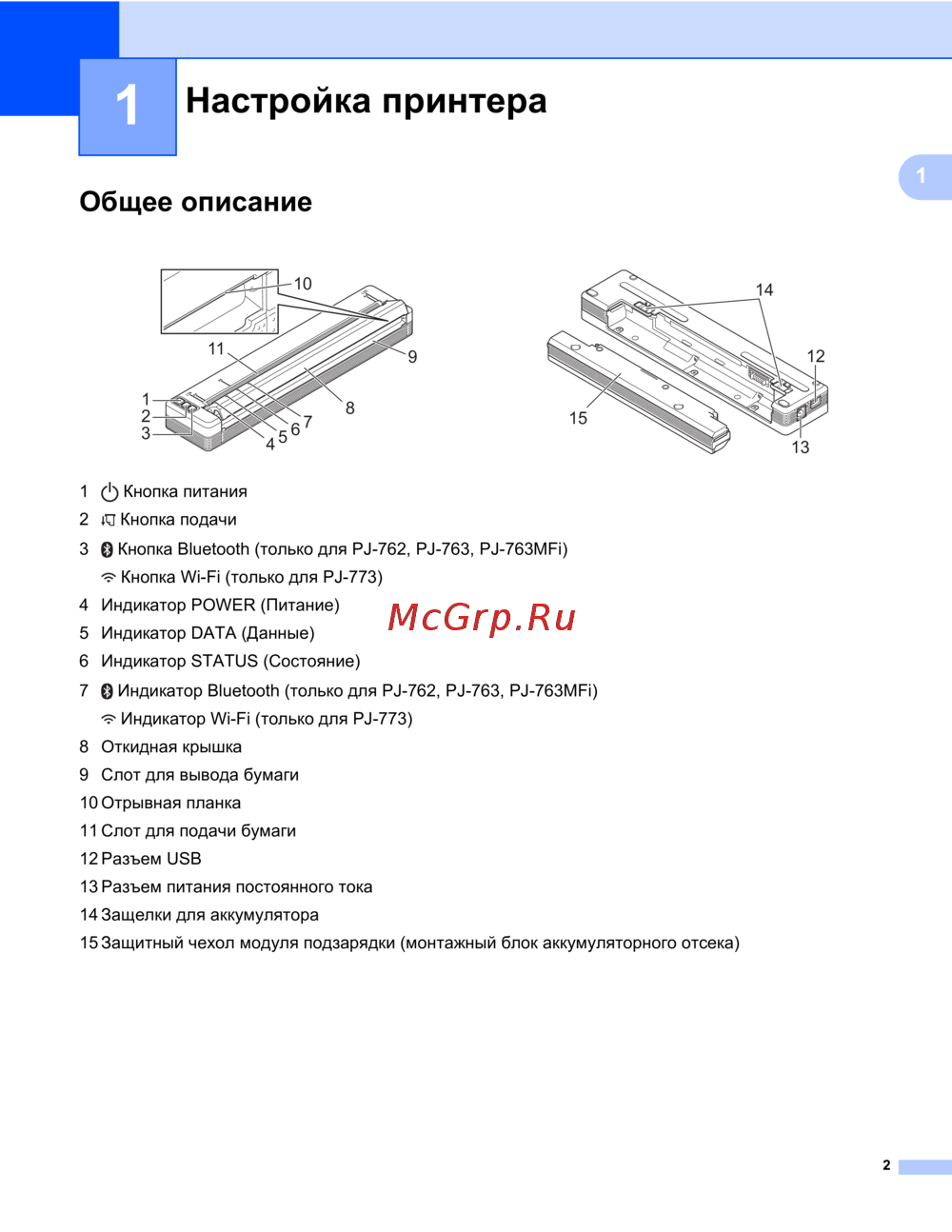

Brother PJ-723 [10/167] Настройка принтера
![Brother PJ-723 [10/167] Настройка принтера](/views2/1897107/page10/bga.png)
2
1
1
Общее описание 1
1 Кнопка питания
2 Кнопка подачи
3 Кнопка Bluetooth (только для PJ-762, PJ-763, PJ-763MFi)
Кнопка Wi-Fi (только для PJ-773)
4 Индикатор POWER (Питание)
5 Индикатор DATA (Данные)
6 Индикатор STATUS (Состояние)
7 Индикатор Bluetooth (только для PJ-762, PJ-763, PJ-763MFi)
Индикатор Wi-Fi (только для PJ-773)
8 Откидная крышка
9 Слот для вывода бумаги
10 Отрывная планка
11 Слот для подачи бумаги
12 Разъем USB
13 Разъем питания постоянного тока
14 Защелки для аккумулятора
15 Защитный чехол модуля подзарядки (монтажный
блок аккумуляторного отсека)
Настройка принтера 1
1
2
4
5
6
7
8
11
10
9
3
15
13
14
12
