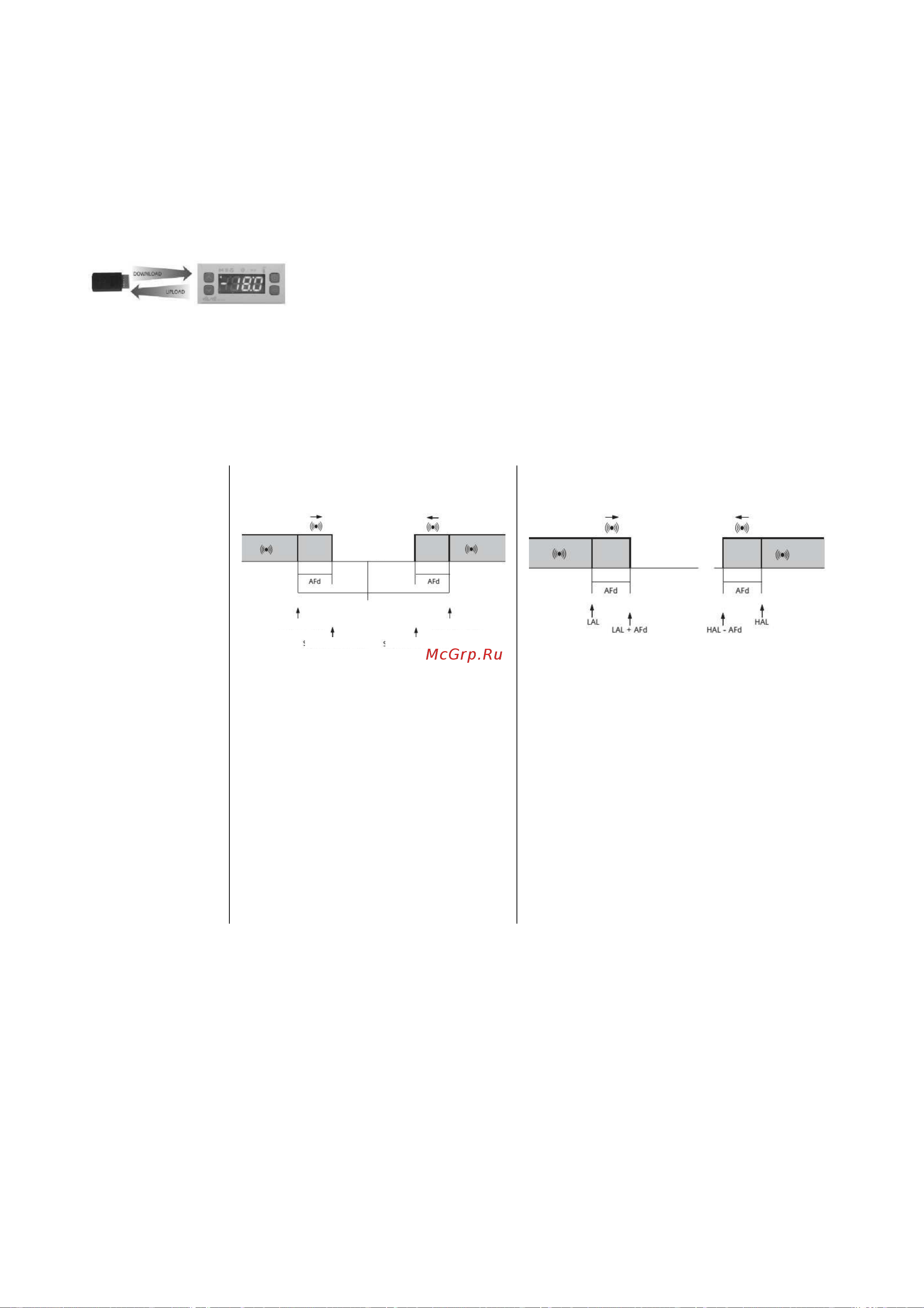

Загрузка при перезапуске:
Необходимо подключить устройство копирования к выключенному блоку управления. После
включения блока управления автоматически начнется загрузка данных с устройства копирования.
После контрольного срабатывания светоиндикаторов на табло блока управления должна появиться
надпись dLy в случае успеха операции и dLn – в случае неуспеха.
ЗАГРУЗКА: устройство копирования → блок управления
ПРИМЕЧАНИЯ:
- после загрузки параметров работа блока управления будет определяться настройками
параметров, загруженными с устройства копирования.
СИГНАЛИЗАЦИЯ МАКСИМАЛЬНОЙ И МИНИМАЛЬНОЙ ТЕМПЕРАТУРЫ
Значение температуры
относительно уставки (Att=1)
Абсолютное значение
температуры (Att=0)
Минимальная
температура
срабатывания
сигнализации
Темп. <
Уставка + LAL
(только при
LAL<0*)
Темп. <
LAL (LAL
со значком)
Максимальная
температура
срабатывания
сигнализации
Темп.
> Уставка + HAL
(только при
HAL>0**)
Темп. >
HAL (HAL
со значком)
Сброс
сигнализации
минимальной
температуры
Темп. >
Уставка
+ LAL + AFd
o
> Уставка - │LAL│+ AFd (LAL <
0*)
Темп. >
LAL + AFd
Сброс
сигнализации
максимальной
температуры
Темп.
< Уставка + HAL
-
AFd
(HAL > 0**)
Темп. <
HAL
-
AFd
* если LAL имеет отрицательное
значение, уставка + LAL < уставки
** если HAL имеет отрицательное
значение, уставка + HAL > уставки
* если LAL имеет отрицательное значение, уставка + LAL < уставки
** если HAL имеет отрицательное значение, уставка + HAL > уставки
МОНТАЖ ПРОВОДКИ
Внимание! Ни в коем случае не допускает выполнять какие-либо действия с электрическими
соединениями при включенном изделии.
Уставка
-
LAL
Уставка
-
H
AL
Уставка
Уставка
-
LAL
+
Уставка
-
H
AL
+
Выкл
