DIR-300 Беспроводной маршрутизатор с поддержкой
802.11n (до 150 Мбит/с)
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя и правая боковая панели

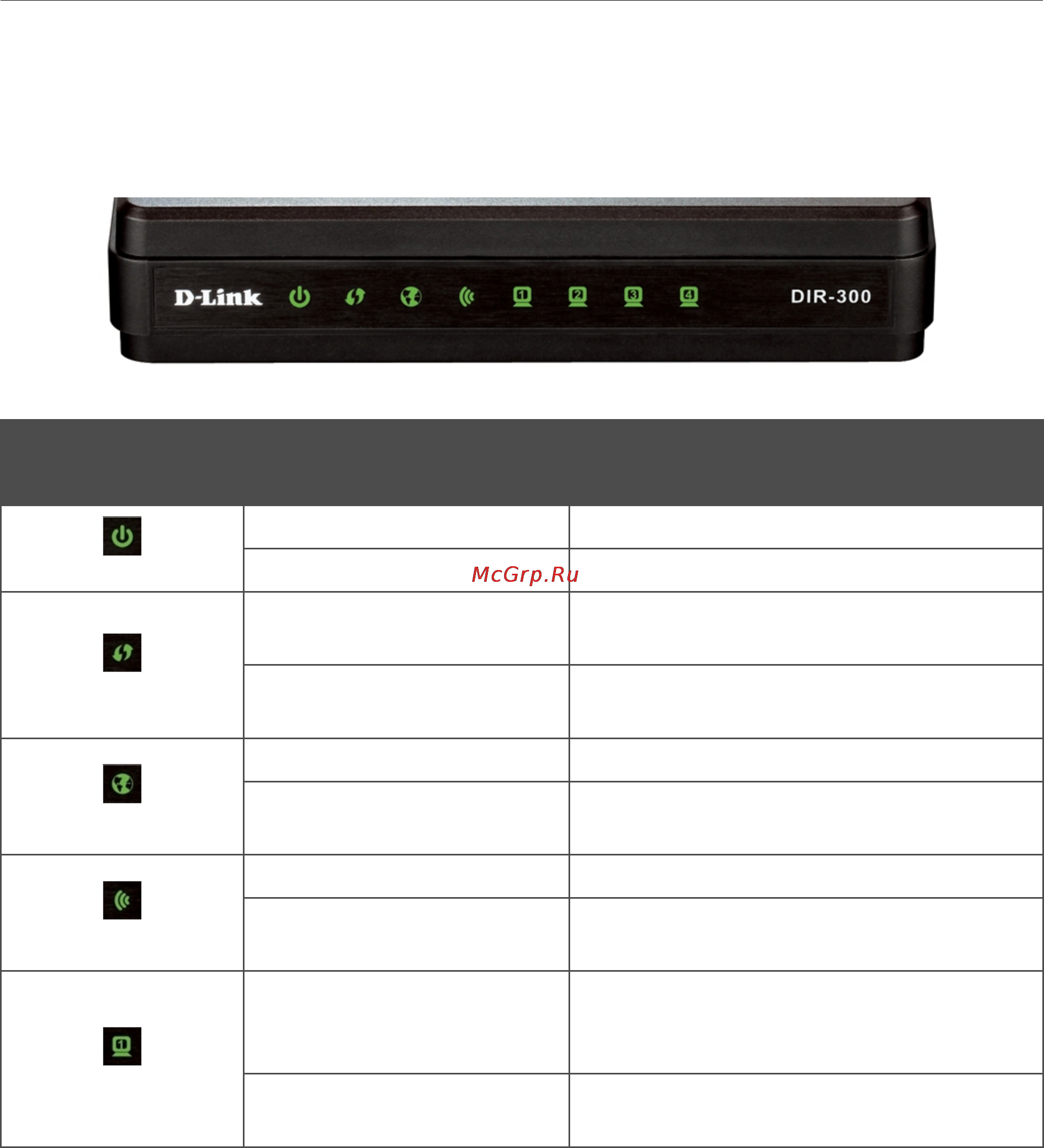

Рисунок 1. Вид передней панели DIR-300.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
WPS
Горит постоянно (зеленый)
Установлено соединение (горит в
течение нескольких минут).
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Интернет
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть включена.
Мигает (зеленый)
WLAN-интерфейс активен (трафик в
одном из направлений).
Локальная сеть 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
На правой боковой панели маршрутизатора расположена кнопка WPS, предназначенная для
быстрого добавления устройств в беспроводную локальную сеть маршрутизатора.
Также на правой боковой панели расположена кнопка RESET. Кнопка предназначена для
сброса настроек к заводским установкам. Для восстановления заводских установок нажмите
кнопку при включенном устройстве, удерживайте 7 секунд и отпустите.
Страница 10 из 166
