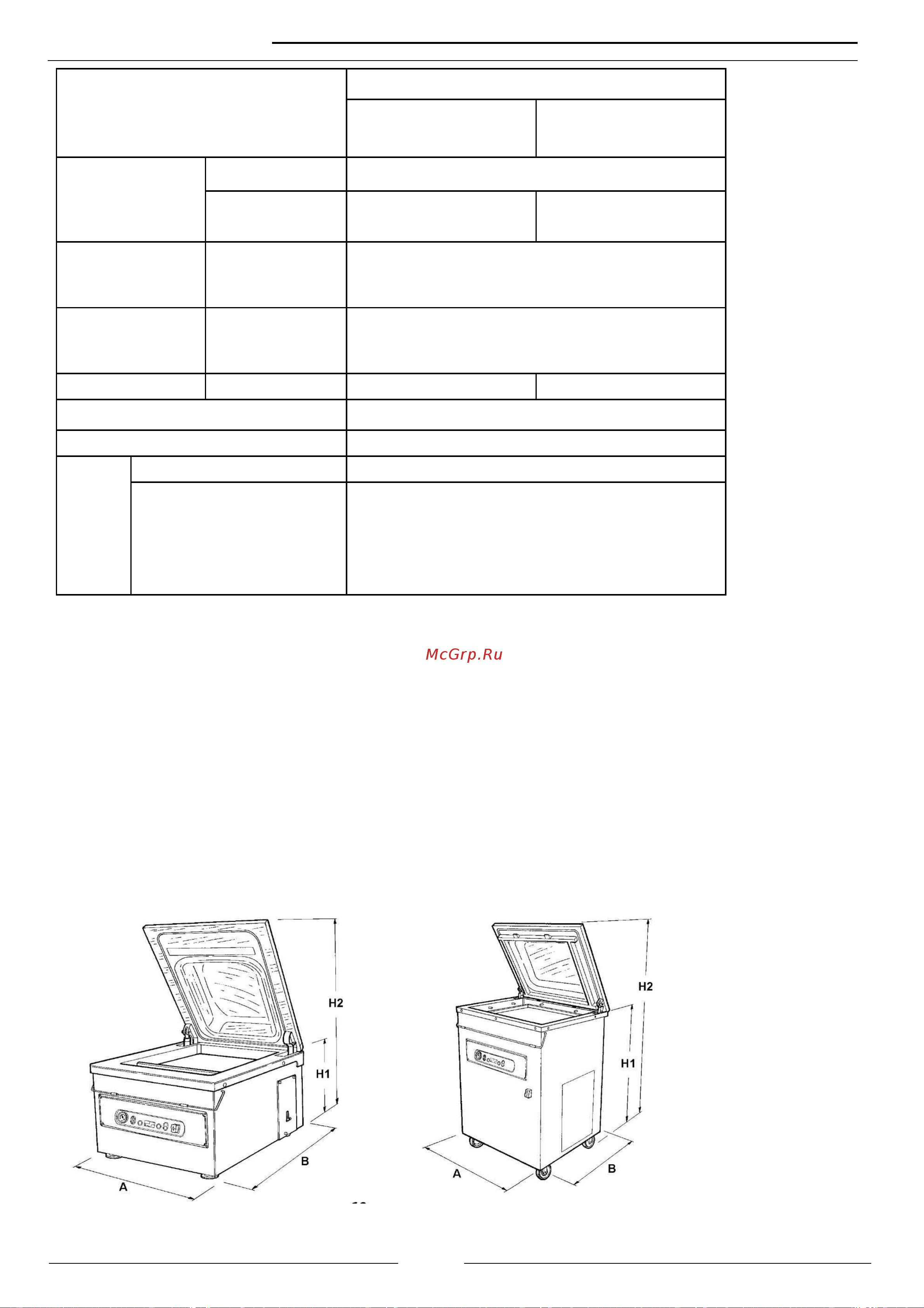

ОДНОКАМЕРНЫЙ АППАРАТ
ДЛЯ ВАКУУМНОЙ УПАКОВКИ
10
Ред. 00 – Код.: 1500517 Руководство по эксплуатации и обслуживанию / Ред. 01 - 2015
Техническая информация
AVM425,
AVM425F
AVM660F
ТИП МАСЛА
НАСОСА
Тип SV60
Емкость
1,2 1,5
(л)
РАБОЧИЕ
УСЛОВИЯ
ОКРУЖАЮЩЕЙ
СРЕДЫ
Темп.
12-40
°C
РАБОЧИЕ
УСЛОВИЯ
ОКРУЖАЮЩЕЙ
СРЕДЫ
Влажность 10-80%
УРОВЕНЬ ШУМА
дБ(A) 70 70
ПЕРИОДИЧНОСТЬ ЗАМЕНЫ МАСЛА
200 отработанных часов
УПРАВЛЕНИЕ
10 программ
ОПЦИИ
Подача газа возможно
Запайка с отрезанием
возможно
SOFTAIR
Две запаивающие планки
Верхняя запаивающая планка
Вакуумный датчик
ПРИМЕЧАНИЕ:
(a)
H2 = открытая крышка
(b)
H1 = вакуумная камера
(c)
H2 = крышка
(d)
P= плоская B= усиленная; T= прозрачная; A= синяя
(e)
1 B = 1 планка
2 B STD = 2 планки
2 BL= 2 длинные планки
2 BC= 2 короткие планки
4B= прямоугольные планки
(f)
Варьируется в зависимости от количества и длины планок
PF1 = насос - PF2 = трансформатор запайки- PF3 + PF4 = плата питания
