ОДНОКАМЕРНЫЙ АППАРАТ
ДЛЯ ВАКУУМНОЙ УПАКОВКИ
16
Ред. 00 – Код.: 1500517 Руководство по эксплуатации и обслуживанию / Ред. 01 - 2015

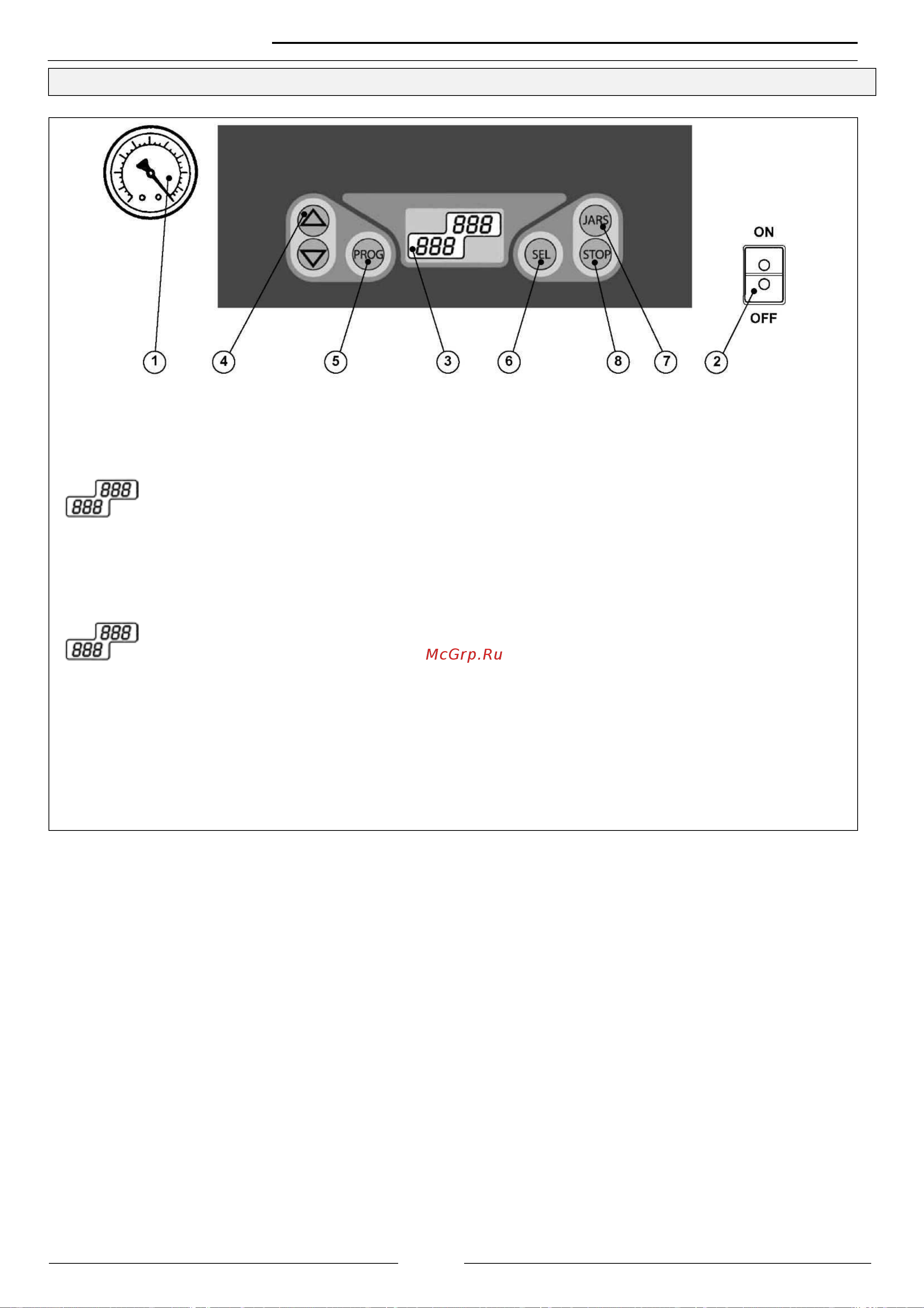

5.4 Панель управления
ВАКУУММЕТР ( 0 - 1 бар): показывает давление разреженных газов в камере вакуумирования
ON/OFF - главный выключатель с красным светодиодным индикатором:
включение и выключение машины и прерывание цикла.
ТРЕХСИМВОЛЬНЫЙ ДВОЙНОЙ ДИСПЛЕЙ
- три верхние цифры: показывают введенную программу или задействованную функцию: Pr1 =
выбранная программа VAC = вакуум
SAL = запайка/герметизация
GAS = впуск газа
SOF = медленный возврат воздуха
JAR = функция работы с внешними контейнерами или гофрированными вакуумными пакетами.
- три нижние цифры: показывают значение для активированной функции и код доступных опций: G = газ /
S = SOFTAIR (медленное девакуумирование; также показывает количество отработанных циклов и
предупреждение о необходимости замены масла.
стрелки: выбор программы от "0" до "9"; увеличение/уменьшение значения каждой функции в программе.
PROG: кнопка программирования: позволяет программировать различные функции
SEL: кнопка выбора функций: выбор функции для программирования
JARS: кнопка для активации вакуума внутри внешних контейнеров и (или) гофрированных пакетах:
включает/отключает внешнюю систему удаления у контейнеров и (или) гофрированных пакетов
STOP: кнопка остановки: остановка рабочего цикла
Упаковка жидких продуктов
a) Модели с программой, исполняемой по таймеру (стандарт).
Параметр VAC имеет время исполнения в секундах. Настройка времени параметра VAC должна соответствовать
фактическим рабочим требованиям. Изначально выставляется время около 25-30 секунд, и для второго цикла, при
необходимости, его можно изменить. Для получения абсолютного вакуума, начиная с показаний вакуумного манометре
-1,0 бар, насос будет продолжать работу еще в течение 10 секунд. В машинах с настройкой времени для параметра
VAC не предусмотрена функция VAC+.
b) Модели с программированием процентных показаний датчика вакуума (опционально).
Машина снабжена датчиком, который измеряет состояние вакуума (или разреженности) внутри камеры: "количество"
вакуума выражается в процентах. Максимально достижимым значением является 99%. Функция VAC+ выражается в
секундах и полезна для получения максимально возможного вакуума.
Для настройки функции VAC+ нажать кнопку SEL после программирования функции VAC. ФУНКЦИЮ VAC+ МОЖНО
АКТИВИРОВАТЬ ТОЛЬКО В ТОМ СЛУЧАЕ, ЕСЛИ ДЛЯ ПАРАМЕТРА VAC ВЫСТАВЛЕНО ЗНАЧЕНИЕ 99%.
