ITALIANO
62

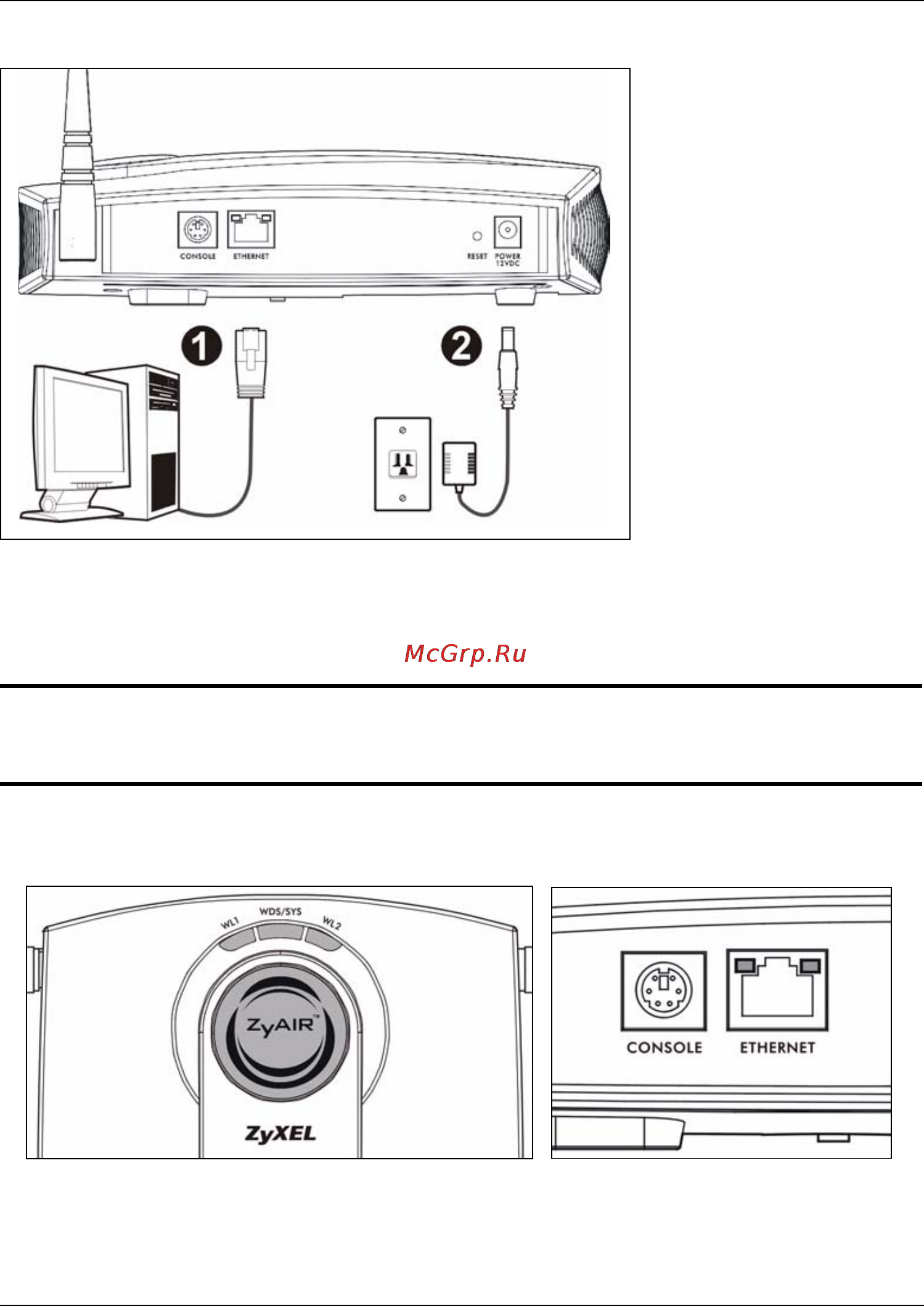

1 Collegamento dell'hardware
1 Per mezzo di un cavo Ethernet, collegare la porta ETHERNET ad un computer per la
configurazione iniziale.
2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando
esclusivamente l'alimentatore fornito in dotazione.
" Collegare la porta ETHERNET di NWA-3500 a un jack Ethernet con
accesso alla rete dopo aver completato la configurazione iniziale.
1.1 LED
Il LED WDS/SYS lampeggia di colore rosso mentre NWA-3500 si sta accendendo. Quando
NWA-3500 è pronto, il LED ZyAIR si accende e lampeggia quando c'è traffico.
