Zyxel NWA-3500 [78/130] Подключение оборудования
![Zyxel NWA-3500 [78/130] Подключение оборудования](/views2/1008982/page78/bg4e.png)
РУССКИЙ
78

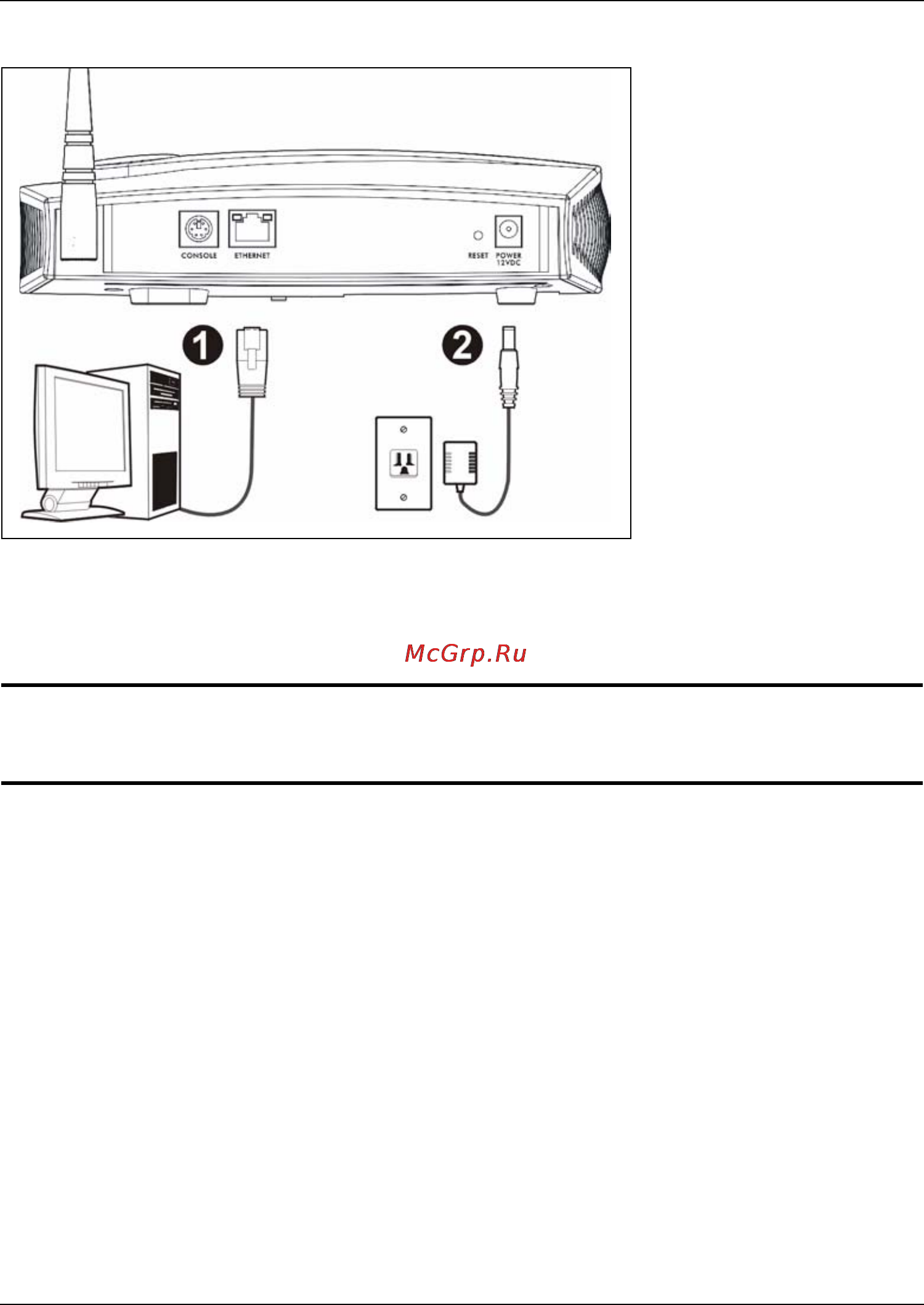

1 Подключение оборудования
1 При помощи кабеля Ethernet подключите порт ETHERNET к вашему компьютеру
чтобы получить возможность конфигурировать устройство.
2 Подключите питание к разъему POWER 12VDC, используя для этого входящий в
комплект поставки сетевой адаптер.
" После выполнения начальной настройки подключите порт ETHERNET
вашего NWA-3500 к разъему Ethernet, который имеет доступ к сети.
