1. Назначение.

Усилитель передачи видеосигнала стандарта AHD / CVI / TVI / CVBS по

коаксиальному кабелю GF-АМРС (в дальнейшем – Видеоусилитель, Изделие)

предназначен для усиления аналогового видеосигнала при передаче его по протяженным

несимметричным линиям от подключенной к Изделию ТВ камеры соответствующего

стандарта, из перечисленных в названии. Использование Видеоусилителя позволяет

устранить искажения сигнала, вызванные затуханием протяженной коаксиальной

кабельной линии, с последующим нормированием его на входе приемника

(видеорегистратора, монитора).

Эксплуатационные возможности Видеоусилителя представлены в Таблице 1.

Таблица 1

ротяженность линии передачи видеосигнала при использовании GF-АМРС, м

Видеоформат ТВ камеры

Типоразмер

коаксиального кабеля

AHD:720P/1080P CVI:720P/1080P TVI:720P/1080P

SYV 75-3 500 400 500

SYV 75-5-1 / RG59 800 700 800

SYV 75-7-1 1200 1000 1200

Изделие предназначено для работы в составе охранных телевизионных систем по ГОСТ

Р 51558-2014.

Режим работы Видеоусилителя, зависящий от стандарта сигнала подключенной к

нему ТВ камеры, устанавливается соответствующим тумблером, расположенном на

передней панели Изделия.

Подключение соединительных кабелей осуществляется через входной и выходной

разъемы типа BNC.

В процессе эксплуатации, Изделие по устойчивости к воздействию климатических

факторов соответствует виду климатического исполнения УХЛ 1.1 по ГОСТ 15150-69,

для работы при температуре окружающего воздуха от минус 40ºС до плюс 50ºС. При

длительном хранении в условиях складских помещений значение условия хранения

изделия – ОЖ 2 в диапазоне температур от минус 50ºС до плюс 60ºС.

Степень защиты корпуса от доступа к опасным частям, проникновения внешних

твердых предметов, пыли и воды – IP60 по ГОСТ 14254-2015.

2. Основные технические характеристики Изделия.

Наименование параметра Значение

Телевизионный стандарт AHD: 720Р/1080P

TVI: 720Р/1080P

CVI: 720Р/1080P

CVBS

Передача Видео сигнала 800 м

Количество каналов видео 1

Количество Входов/Выходов Вход: BNC "мама" x 1

Выход: BNC "мама" x 1

Напряжение питания 12В DC

Ток потребления 1 А

Диапазон рабочих температ

р, -40 ºС...+60 ºС

Относительная влажность до 95 %

Корп

с Алюминий

Габариты 86 х 63 х 23 мм

Масса 106 гр.

3. Установка, подключение и работа Изделия.

3.1. Перед подключением Видеоусилителя необходимо определить место установки

изделия, и закрепить его так, чтобы был обеспечен доступ к подводимым кабелям, и

элементам настройки.

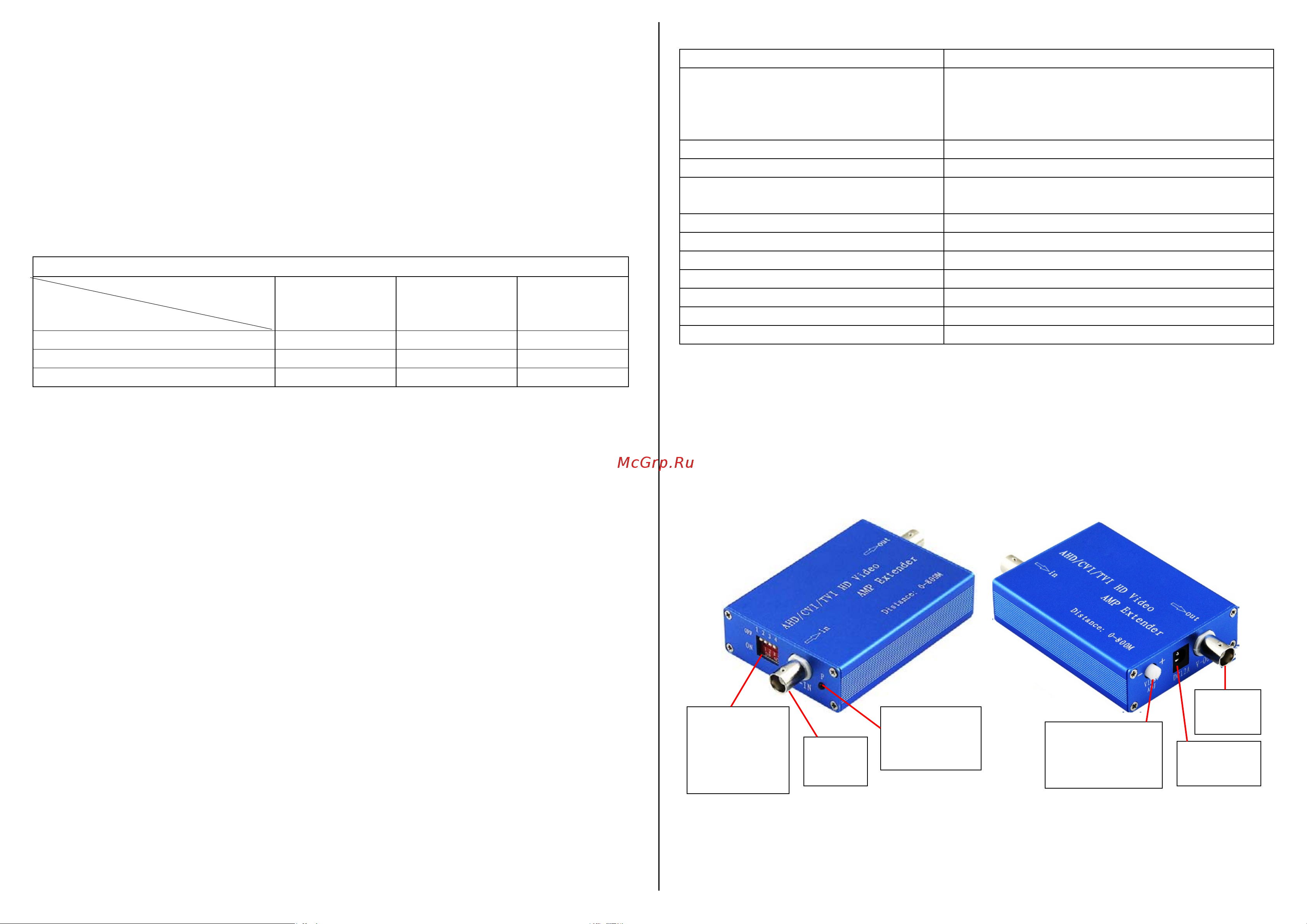

Схема расположения элементов настройки и точек коммутации Видеоусилителя

приведены на Рисунке 1.

Рис. 1

Схема расположения элементов настройки и точек коммутации Видеоусилителя

Питание

12B

Выход

видео

Вход

видео

Индикатор

Питания

DC 12B

Тумблеры

выбора

стандарта

ТВ сигнала

Регулировка

Видео

изображения
