Giraffe GF-AMPC [3/3] Настройка

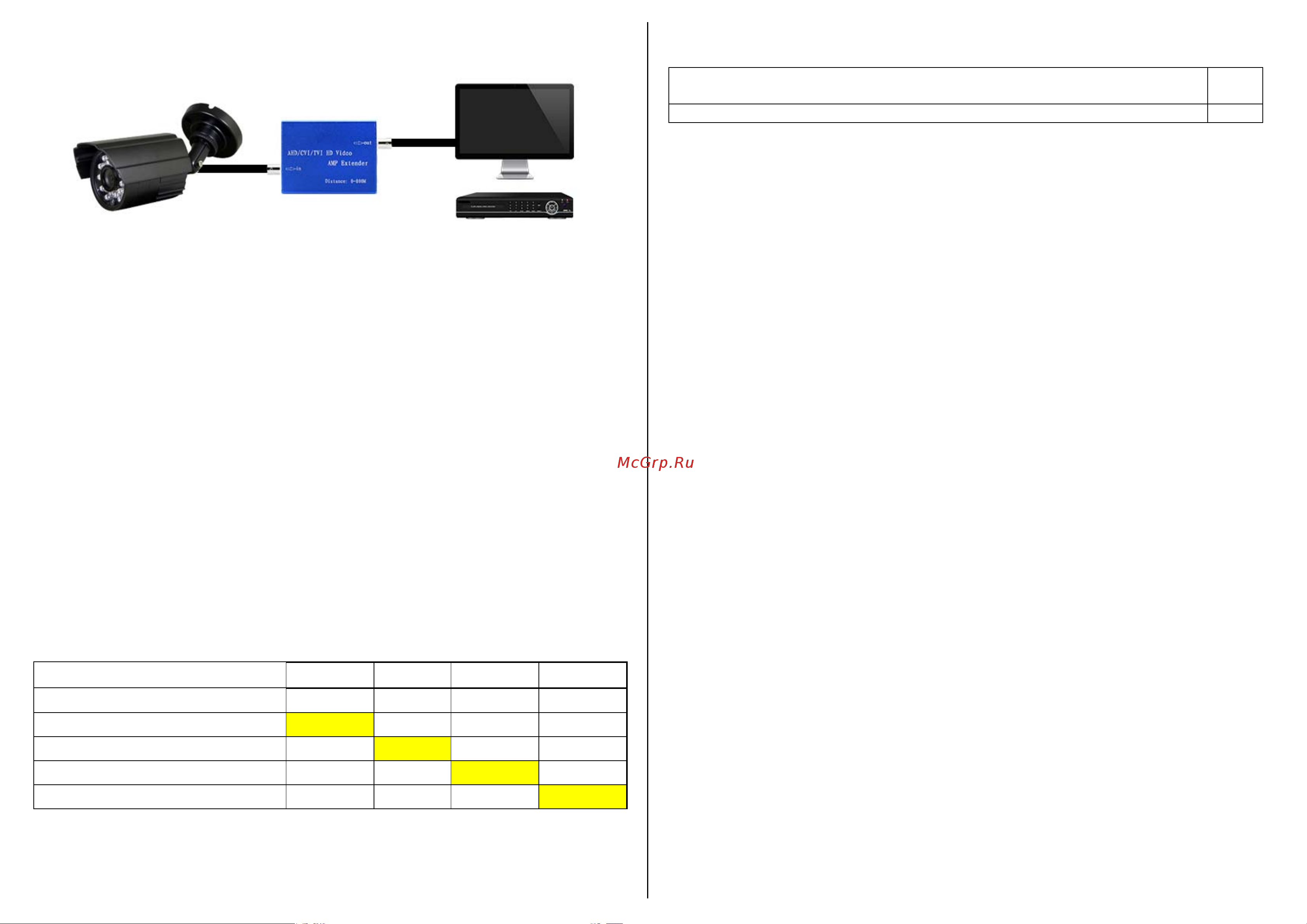

3.2. Схема подключения Видеоусилителя приведена на Рисунке 2.

Рис. 2

Схема подключения Видеоусилителя.

Внимание! Монтаж и подключение устройства производить

только при отключенном питании.

3.3. Установить тумблеры выбора стандарта ТВ сигнала на передней панели Изделия в

соответствии со стандартом сигнала подключенной к изделию ТВ камеры.

Соответствие положений переключателей телевизионному формату приведено в

Таблице 2.

3.4. Подключить коаксиальные кабели к разъемам BNC в соответствии с их

назначением, как показано на Рисунках 1 и 2.

3.5. Климатическое исполнение кабелей для подключения к периферийным

устройствам должно соответствовать условиям эксплуатации оборудования.

4. Настройка.

4.1. Установите тумблеры выбора стандарта ТВ сигнала на передней панели

Изделия в соответствии со стандартом сигнала подключенной к изделию ТВ

камеры.

Таблица 2

Телевизионный стандарт DIP 1 DIP 2 DIP 3 DIP 4

CVBS

OFF OFF OFF OFF

AHD

ON OFF OFF OFF

CVI

OFF

ON OFF OFF

CVI 960P

OFF OFF

ON OFF

TVI

OFF OFF OFF

4.2. Для подстройки видео изображения используйте соответствующий регулятор,

смотрите Рисунок 1.

5. Комплект поставки.

1. Усилитель передачи видеосигнала стандарта AHD / CVI / TVI / CVBS по

коаксиальном

кабелю GF-АМРС

1 шт.

2. Упаковка 1 шт.

Протяженность линии

определяется по Табл.1

Видео

си

итель
