В ИВЭПР имеется возможность регулировки выходного напряжения в пределах от 11,5 до 14В в

том случае, когда нет необходимости в резервировании. Для возможности регулирования на плате

прибора установлен подстроечный резистор R17.

Источник питания имеет на лицевой стороне световые индикаторы:

- «220В» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит

при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или

коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на

выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается

к исходному значению, снова подключается аккумулятор;

- «Вых +12В, АКБ» «HL2» - индикатор зелёного цвета, индицирует наличие выходного

напряжения и целостность цепи АКБ. Горит ровным светом при наличии выходного напряжения

+12В во время питания источника от сети переменного тока или от АКБ. Светодиод гаснет при

перегрузке по току или коротком замыкании в цепи нагрузки, а в случае пропадания сети

переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого

замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не

превышает нескольких Вт.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,3А. Прибор имеет защиту от

глубокого разряда АКБ, при снижении его заряда до 10-10,5В.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

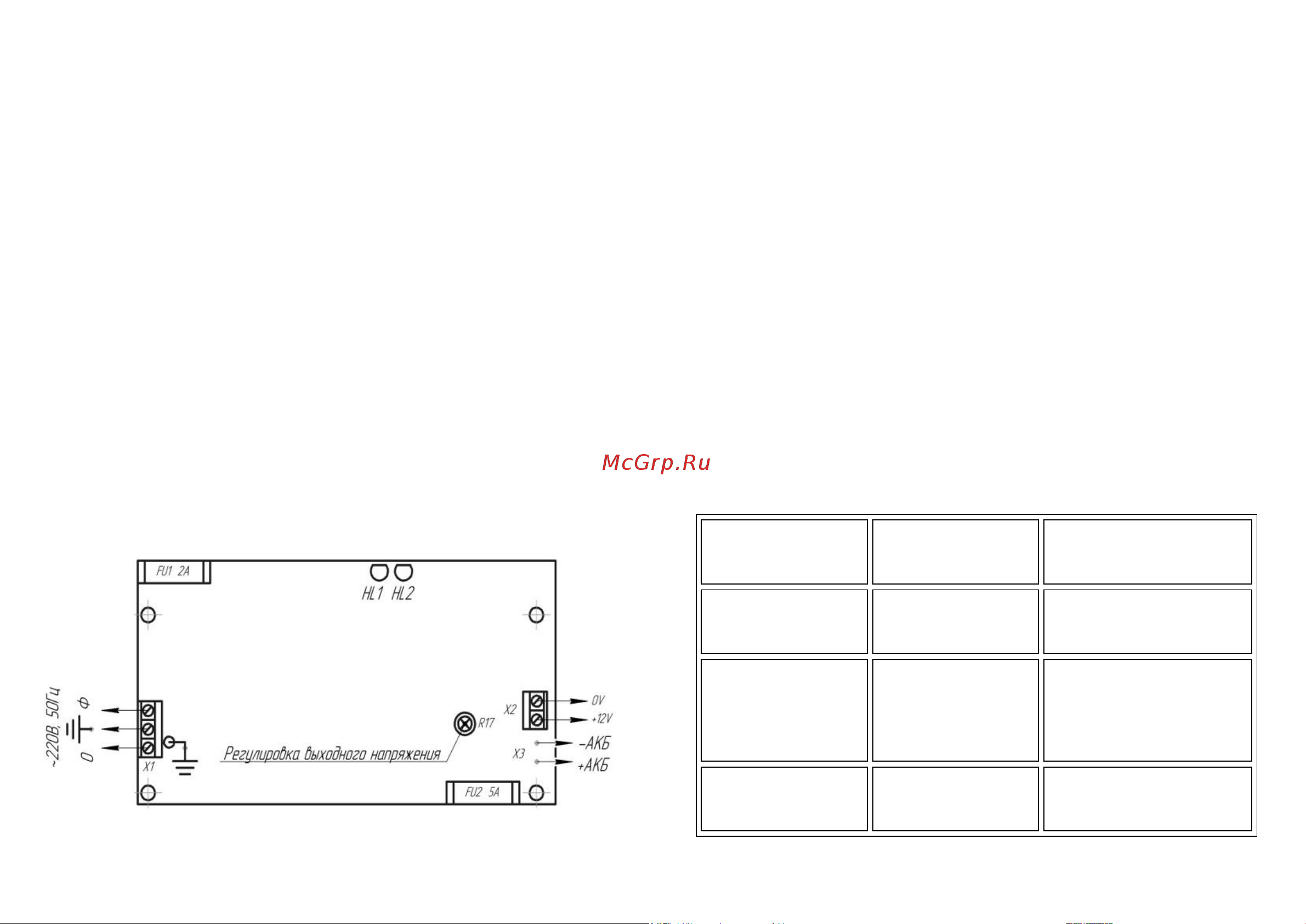

электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В» и

«АКБ, +12В», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

-подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ, +12В»

будет продолжать светиться, что свидетельствует о переходе прибора на резервное питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Оба индикатора должны гореть

ровным, непрерывным светом.

Закройте дверцу прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое сетевое

напряжение.

Заменить предохранитель

Проверить напряжение. Оно не

должно быть выше 290В и ниже

100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (PVR7D471K)

Отправить ИВЭПР на предприятие

– изготовитель для ремонта.

3. При подключении

источника к сети, выходное

напряжение пульсирует от

0 до 5÷14В с частотой около

1Гц. Синхронно мигает

красный светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка по

току или недопустимо

низкое сетевое напряжение.

Измерить сетевое напряжение

питания, оно не должно быть ниже

150В.

Убедиться в работоспособности

ИВЭПР при подключении его к

эквиваленту нагрузки на

номинальный ток (резистор ~ 3 Ом

достаточной мощности).

4. При подключении

аккумулятора не светится

зеленый светодиод «АКБ

+12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность включения

аккумулятора.

Проверить напряжение на

аккумуляторе и, если оно ниже 10В,

заменить аккумулятор.
