3. Комплектность
Комплектующие
GF-ML070
Корпус
1
Уголок
1
Крышка
1
Пластина (по заявке потребителя)
1
Комплект крепления крышки
Винт фиксатора М6
1
Шайба резиновая
1
Шайба 6
1
Шайба 8
2
Фиксатор
1
Штифт резьбовой
1
Комплект крепления замка с уголком I вариант
Болт с внутренним шестигранником М5х40
2
Шайба–гровер 5
5
Специальная гайка М5
2
Болт М5х25
3
Шайба 5
3
Комплект крепления замка с пластиной II
вариант
Болт с внутренним шестигранником М5х40
2
Шайба–гровер 5
2
4 Указание мер безопасности
Электромагнитные замки серии «GF-ML070» соответствуют утвержденным
образцам, техническим условиям ТУ 34 28-001-41677105-2012 и всем
требованиям, обеспечивающим безопасность жизни, здоровья потребителя и
охрану окружающей среды.
3. Комплектность
Комплектующие
GF-ML070
Корпус
1
Уголок
1
Крышка
1
Пластина (по заявке потребителя)
1
Комплект крепления крышки
Винт фиксатора М6
1
Шайба резиновая
1
Шайба 6
1
Шайба 8
2
Фиксатор
1
Штифт резьбовой
1
Комплект крепления замка с уголком I вариант
Болт с внутренним шестигранником М5х40
2
Шайба–гровер 5
5
Специальная гайка М5
2
Болт М5х25
3
Шайба 5
3
Комплект крепления замка с пластиной II
вариант
Болт с внутренним шестигранником М5х40
2
Шайба–гровер 5
2
4 Указание мер безопасности
Электромагнитные замки серии «GF-ML070» соответствуют утвержденным
образцам, техническим условиям ТУ 34 28-001-41677105-2012 и всем
требованиям, обеспечивающим безопасность жизни, здоровья потребителя и
охрану окружающей среды.
5. Принцип действия
При закрытии двери крышка замка подходит рабочей плоскостью к
магнитопроводу корпуса и притягивается к нему. При снятии управляющего
напряжения замок размагничивается, и дверь можно открыть при приложении
механического усилия.
6. Указание по монтажу замка
При закрытой двери разместить места крепления корпуса 3 и крышки 7 согласно
рисунка 1.
При установке крышки необходимо обеспечить зазор между крышкой 7 и дверью в
пределах 4-5 мм относительно винта 3 фиксатора 8 согласно рисунка 2.

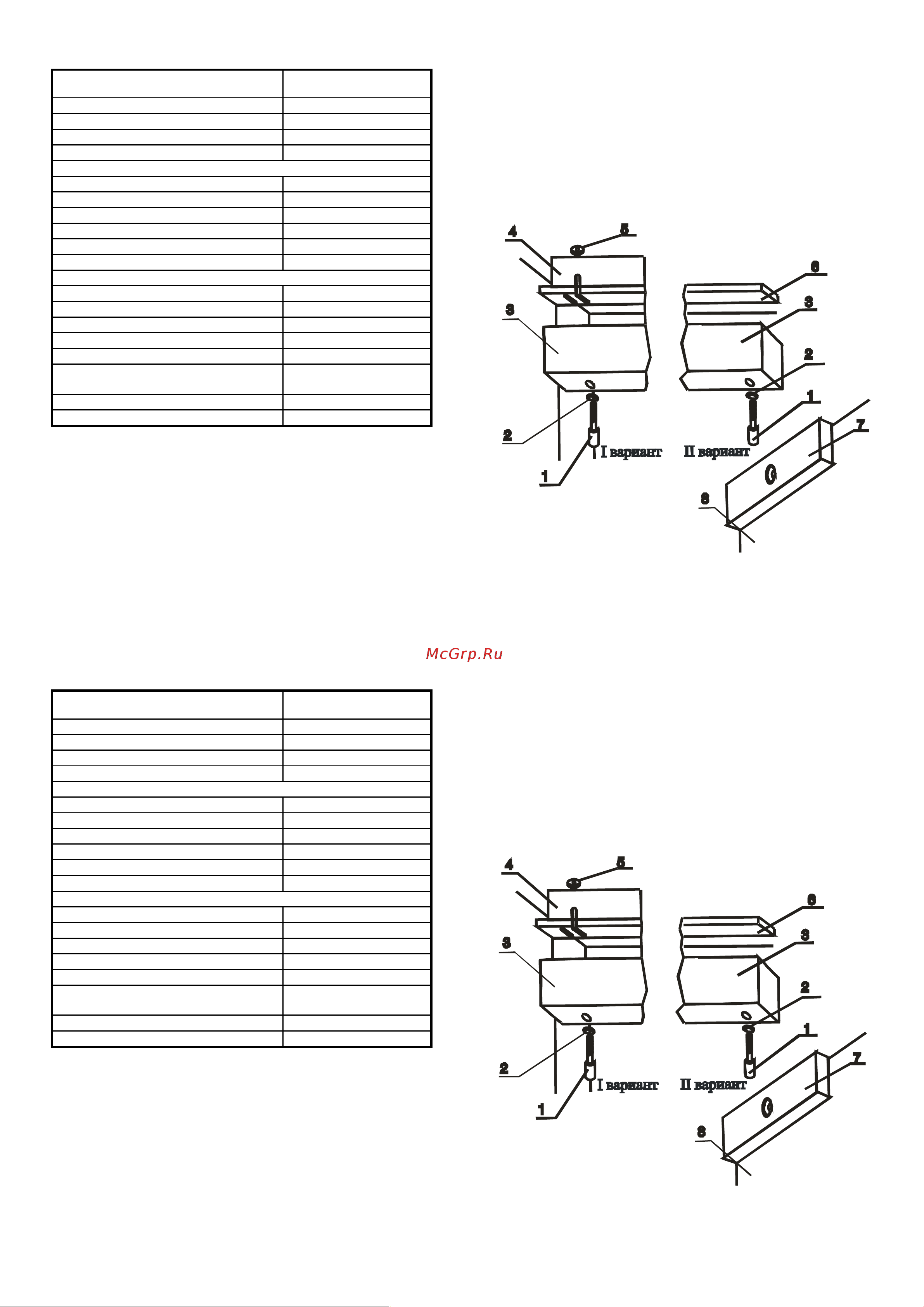

1- Болт с внутренним шестигранником М5х40, 2- Шайба–гровер 5, 3- Корпус,
4 - Уголок, 5- Специальная гайка, 6- Пластина, 7- Крышка, 8- Дверь
Рисунок 1 - Крепление замка
5. Принцип действия
При закрытии двери крышка замка подходит рабочей плоскостью к
магнитопроводу корпуса и притягивается к нему. При снятии управляющего
напряжения замок размагничивается, и дверь можно открыть при приложении
механического усилия.
6. Указание по монтажу замка
При закрытой двери разместить места крепления корпуса 3 и крышки 7 согласно
рисунка 1.
При установке крышки необходимо обеспечить зазор между крышкой 7 и дверью в
пределах 4-5 мм относительно винта 3 фиксатора 8 согласно рисунку
2.
1- Болт с внутренним шестигранником М5х40, 2- Шайба–гровер 5, 3- Корпус,
4 - Уголок, 5- Специальная гайка, 6- Пластина, 7- Крышка, 8- Дверь
Рисунок 1 - Крепление замка
