3. Комплектность
Наименование замка
Комплектующие
GF-ML150
GF-ML300
GF-ML300P
Корпус
1
1
Уголок
1
1
Крышка
1
1
Пластина (по заявке потребителя)
1
1
Комплект крепления крышки
Винт фиксатора М6
1
1
Шайба резиновая
1
1
Шайба 6
1
1
Шайба 8
1
2
Фиксатор
1
1
Втулка
1
1
Штифт резьбовой
1
1
Комплект крепления замка с уголком I вариант
Болт с внутренним шестигранником М5х40
2
-
Болт с внутренним шестигранником М6х25
-
2
Шайба–гровер 5
2
-
Шайба–гровер 6
-
2
Специальная гайка М5
2
-
Специальная гайка М6
-
2
Болт М6х25
3
3
Шайба 6
3
3
Шайба 6 уменьшенная
-
2
Шайба–гровер 6
3
3
Комплект крепления замка с пластиной II вариант
Болт с внутренним шестигранником М5х40
2
-
Болт с внутренним шестигранником М6х25
-
2
Шайба–гровер 5
2
-
Шайба–гровер 6
-
2
4. Указание мер безопасности
Электромагнитные замки серии «GF-ML» соответствуют утвержденным
образцам, техническим условиям ЭКЗ-ИК-1.00.000 ТУ и всем требованиям,
обеспечивающим безопасность жизни, здоровья потребителя и охрану окружающей
среды.
3. Комплектность
Наименование замка
Комплектующие
GF-ML150
GF-ML300
GF-ML300P
Корпус
1
1
Уголок
1
1
Крышка
1
1
Пластина (по заявке потребителя)
1
1
Комплект крепления крышки
Винт фиксатора М6
1
1
Шайба резиновая
1
1
Шайба 6
1
1
Шайба 8
1
2
Фиксатор
1
1
Втулка
1
1
Штифт резьбовой
1
1
Комплект крепления замка с уголком I вариант
Болт с внутренним шестигранником М5х40
2
-
Болт с внутренним шестигранником М6х25
-
2
Шайба–гровер 5
2
-
Шайба–гровер 6
-
2
Специальная гайка М5
2
-
Специальная гайка М6
-
2
Болт М6х25
3
3
Шайба 6
3
3
Шайба 6 уменьшенная
-
2
Шайба–гровер 6
3
3
Комплект крепления замка с пластиной II вариант
Болт с внутренним шестигранником М5х40
2
-
Болт с внутренним шестигранником М6х25
-
2
Шайба–гровер 5
2
-
Шайба–гровер 6
-
2
4. Указание мер безопасности
Электромагнитные замки серии «GF-ML» соответствуют утвержденным
образцам, техническим условиям ЭКЗ-ИК-1.00.000 ТУ и всем требованиям,
обеспечивающим безопасность жизни, здоровья потребителя и охрану окружающей
среды.
5. Принцип действия
При закрытии двери крышка замка подходит рабочей плоскостью к магнитопроводу
корпуса и притягивается к нему. При снятии управляющего напряжения замок
размагничивается и дверь можно открыть при приложении механического усилия.
6. Указание по монтажу замка
При закрытой двери разместить места крепления корпуса 3 и крышки 7 согласно
рисунка 1.
При установке крышки необходимо обеспечить зазор между крышкой 7 и дверью в
пределах 4-5 мм относительно винта 3 фиксатора 8 согласно рисунка 2.

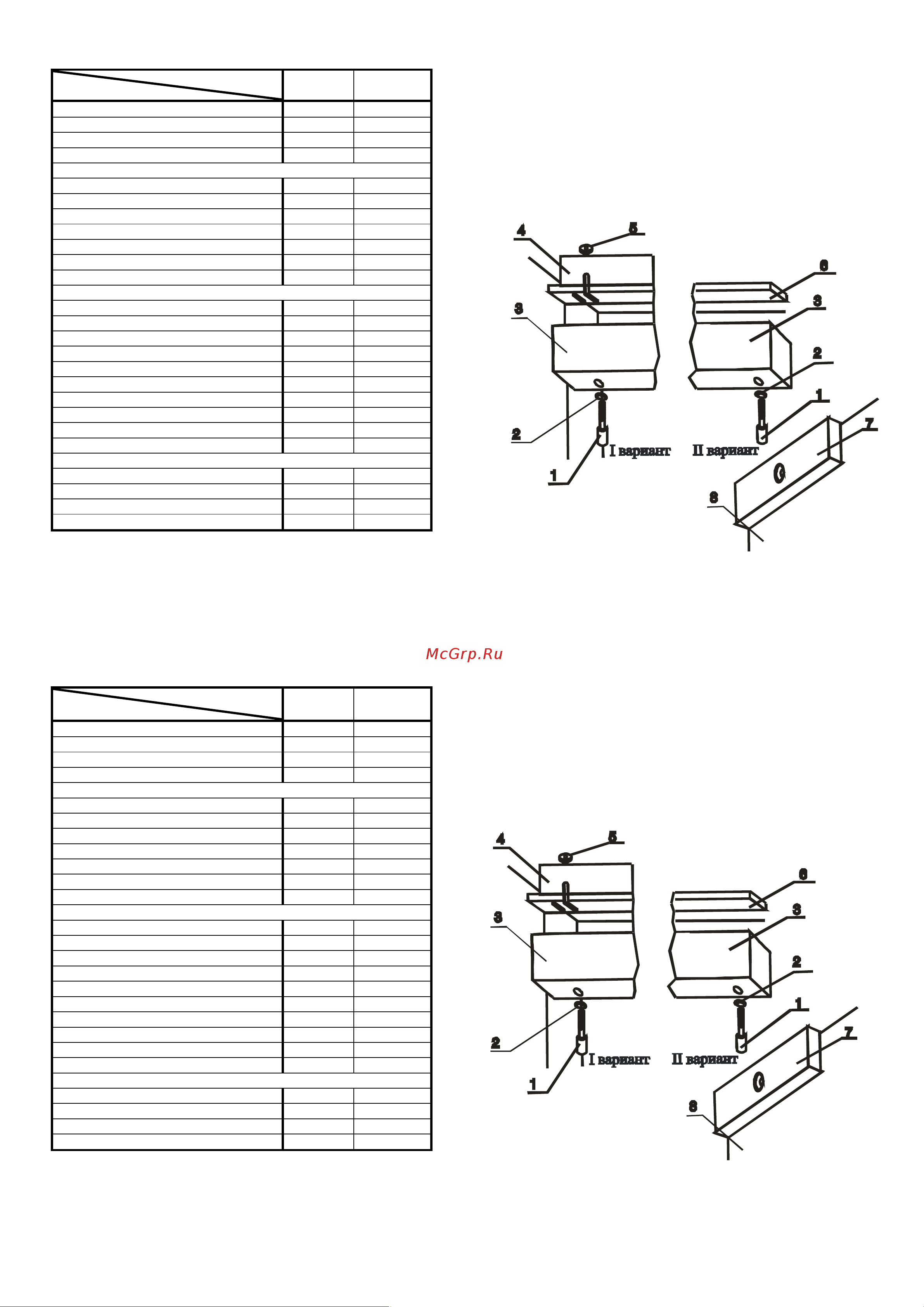

1- Болт с внутренним шестигранником М5х40, 2- Шайба–гровер 5, 3- Корпус,
4 - Уголок, 5- Специальная гайка, 6- Пластина, 7- Крышка, 8- Дверь
Рисунок 1 - Крепление замка
5. Принцип действия
При закрытии двери крышка замка подходит рабочей плоскостью к магнитопроводу
корпуса и притягивается к нему. При снятии управляющего напряжения замок
размагничивается и дверь можно открыть при приложении механического усилия.
6. Указание по монтажу замка
При закрытой двери разместить места крепления корпуса 3 и крышки 7 согласно
рисунка 1.
При установке крышки необходимо обеспечить зазор между крышкой 7 и дверью в
пределах 4-5 мм относительно винта 3 фиксатора 8 согласно рисунка 2.
1- Болт с внутренним шестигранником М5х40, 2- Шайба–гровер 5, 3- Корпус,
4 - Уголок, 5- Специальная гайка, 6- Пластина, 7- Крышка, 8- Дверь
Рисунок 1 - Крепление замка
