Giraffe GF-ML400-50 [2/2] Указание по монтажу замка

Giraffe GF-ML400-50 [2/2] Указание по монтажу замка

3. Комплектность

поз.

Комплектующие

«GF-ML400-50»

«GF-ML400-40»

1

Корпус 00

1

1

3

Уголок 50х50

1

3

Уголок 40х40

1

4

Крышка (якорь)

1

1

5

Винт фиксатора с втулкой

1

1

6

Шайба резиновая

1

1

7

Шайба Ø 8

4

4

8

Шайба Ø 10

1

1

9

Фиксатор

1

1

11

Штифт резьбовой

1

1

12

Винт М6х45

2

2

13

Шайба- гровер Ø 6

2

2

14

Спецгайка

2

2

17

Болт М8х25

3

3

18

Шайба-гровер Ø 8

3

3

4. Указание мер безопасности

Электромагнитные замки серии «GF-ML» соответствуют утвержденным

образцам, техническим условиям ЭКЗ-ИК-1.00.000 ТУ и всем требованиям,

обеспечивающим безопасность жизни, здоровья потребителя и охрану

окружающей среды.

3. Комплектность

поз.

Комплектующие

«GF-ML400-50»

«GF-ML400-40»

1

Корпус 00

1

1

3

Уголок 50х50

1

3

Уголок 40х40

1

4

Крышка (якорь)

1

1

5

Винт фиксатора с втулкой

1

1

6

Шайба резиновая

1

1

7

Шайба Ø 8

4

4

8

Шайба Ø 10

1

1

9

Фиксатор

1

1

11

Штифт резьбовой

1

1

12

Винт М6х45

2

2

13

Шайба- гровер Ø 6

2

2

14

Спецгайка

2

2

17

Болт М8х25

3

3

18

Шайба-гровер Ø 8

3

3

4. Указание мер безопасности

Электромагнитные замки серии «GF-ML» соответствуют утвержденным

образцам, техническим условиям ЭКЗ-ИК-1.00.000 ТУ и всем требованиям,

обеспечивающим безопасность жизни, здоровья потребителя и охрану

окружающей среды.

5. Принцип действия

При закрытии двери крышка замка подходит рабочей плоскостью к

магнитопроводу корпуса и притягивается к нему. При снятии управляющего

напряжения замок размагничивается и дверь можно открыть при приложении

механического усилия.

6. Указание по монтажу замка

При закрытой двери разместить места крепления корпуса и крышки.

При установке крышки необходимо обеспечить зазор между крышкой и дверью в

пределах 4-5 мм относительно винта фиксатора.

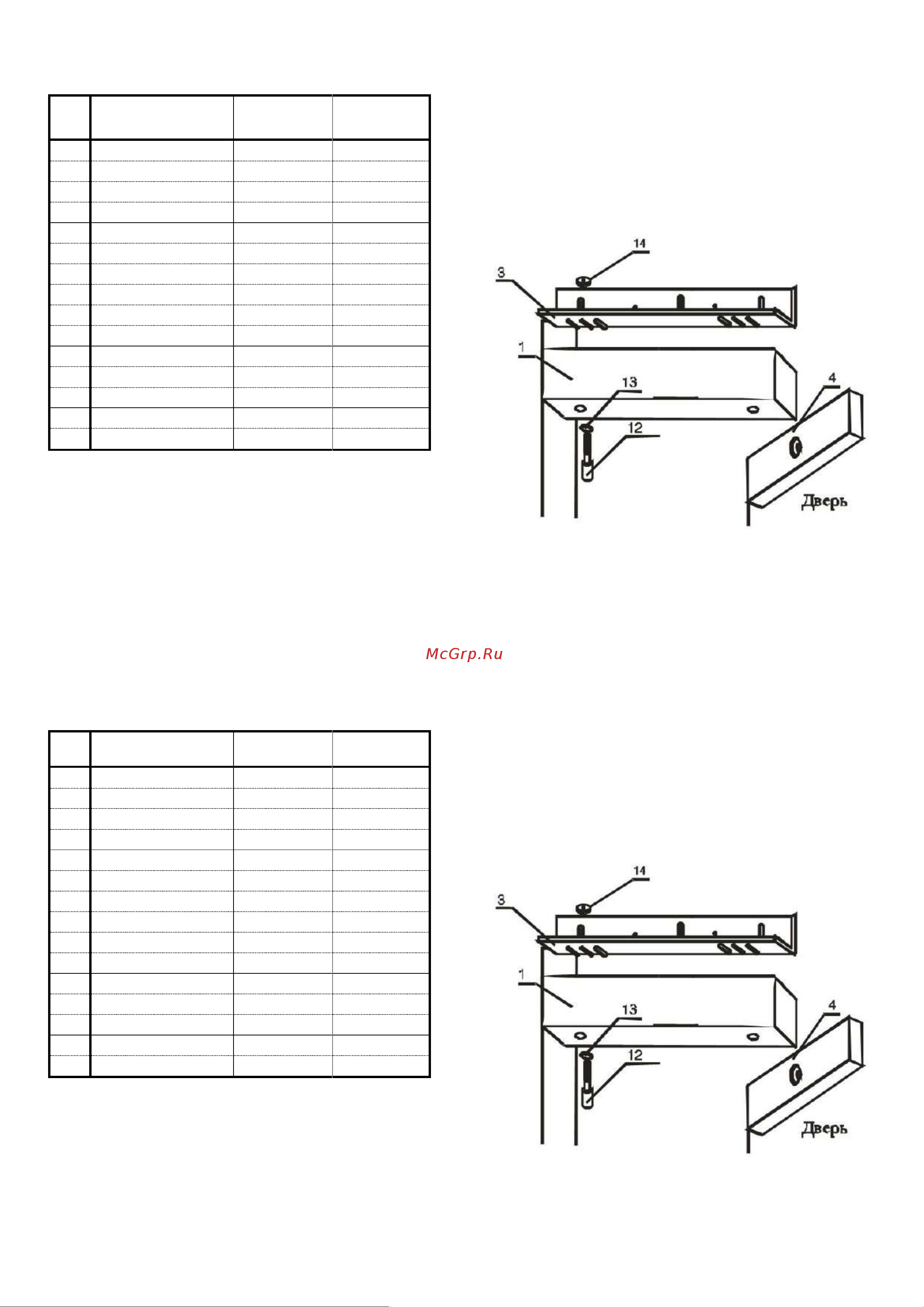

Рис.1 - Вариант крепления замка

5. Принцип действия

При закрытии двери крышка замка подходит рабочей плоскостью к

магнитопроводу корпуса и притягивается к нему. При снятии управляющего

напряжения замок размагничивается и дверь можно открыть при приложении

механического усилия.

6. Указание по монтажу замка

При закрытой двери разместить места крепления корпуса и крышки.

При установке крышки необходимо обеспечить зазор между крышкой и дверью в

пределах 4-5 мм относительно винта фиксатора.

Рис.1 - Вариант крепления замка
